DigipyroTO5封装热释电红外传感器结构

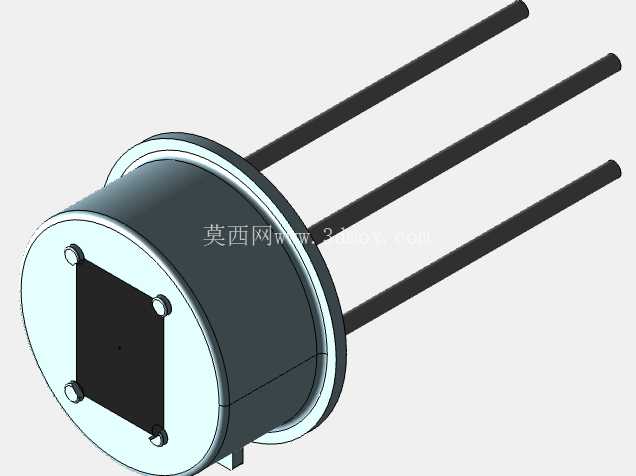

　　这款TO5封装的Digipyro热释电传感器，是被动红外探测场景里的核心感应元件，日常在人体感应开关、安防入侵探测、非接触温度筛查、智能照明触发模块里都能见到它的身影，核心作用是捕捉外界红外辐射的能量变化，将热信号转化为可被后端电路识别的电信号，完成触发判断。从结构设计来看，它采用标准TO5金属圆管壳封装，这种封装形式本身是工业级电子元件的成熟封装方案，金属外壳一方面可以屏蔽外界电磁杂波对内部感应晶片的干扰，避免误触发，另一方面金属材质的导热、密封性能优异，能为内部的热释电敏感元提供稳定的工作环境，隔绝外界潮气、粉尘的侵蚀，适配多数工业与民用场景的环境耐受要求。管壳正面预留了方形的感应窗口，窗口位置正对内部的热释电敏感晶片，

　　红外辐射可以直接透过窗口作用到敏感元上，窗口四周通过四个固定点位完成封接，保证管壳整体的结构强度与密封性能。三根平行直插式引脚从管壳尾部垂直引出，引脚间距符合TO5封装的通用标准，在PCB板上布局时可以直接匹配标准TO5封装的焊盘孔位，不需要额外定制开孔，安装时引脚穿过PCB焊盘后波峰焊或者手工焊接都能完成固定，引脚长度预留了足够的焊接余量，既可以直接插装焊接，也可以根据板卡布局需求弯折调整，不会因为引脚过短导致焊接困难。设计建模时，首先要确认管壳的外径、总高度、引脚直径与伸出长度这些核心安装边界尺寸，保证模型导入PCB装配文件时不会和周边的电容、电阻等元件产生结构干涉；其次要还原感应窗口的位置与尺寸，

　　因为这个窗口的朝向直接决定了传感器的探测视场角，在做整机结构设计时，需要对应这个窗口位置在设备外壳上预留红外透传窗口，不能被不透光的结构件遮挡，否则会直接导致感应失效。另外建模时要注意金属管壳的台阶结构，管壳靠近引脚一侧的直径略小于前端感应面一侧的直径，这个台阶是封装工艺里的封接位置，在做板卡固定结构时，这个台阶可以作为轴向定位的基准面，比如在传感器外侧加装菲涅尔透镜时，可以依托这个台阶面做透镜的定位支撑，保证透镜和感应面的距离符合光学设计要求，让探测距离和视场角达到设计指标。内部的热释电敏感元固定在管壳内部的基座上，和引脚之间通过金丝键合实现电气连接，建模时虽然不需要还原内部微米级的键合丝，

　　但要保证三个引脚的定义位置和实际元件一致，避免硬件工程师做PCB布局时出现引脚接反的问题。这类直插TO5封装的传感器相比贴片封装的同类型元件，结构强度更高，抗振动性能更好，在一些户外安防设备、工业现场的人体感应工位上应用更广泛，因为直插引脚的焊接抗疲劳强度优于贴片焊盘，在温度变化幅度大、存在轻微振动的场景下，不容易出现脱焊失效的问题。
