GY-511三轴加速度磁强计传感模块结构设计

　　这款GY-511传感模块的三维结构还原，完全贴合实际量产硬件的装配逻辑，从板载元件布局到安装孔位的公差预留，都遵循消费级电子传感模块的通用设计规范。在实际工程应用中，这类集成三轴加速度与磁强计的模块，常被嵌入小型无人机飞控系统、智能穿戴设备的姿态识别单元、工业AGV小车的航向校准模块，甚至是桌面级3D打印机的调平辅助检测端，能够同时输出载体的线加速度参数与周围磁场矢量数据，为运动状态解算、航向角修正提供原始传感数据支撑。

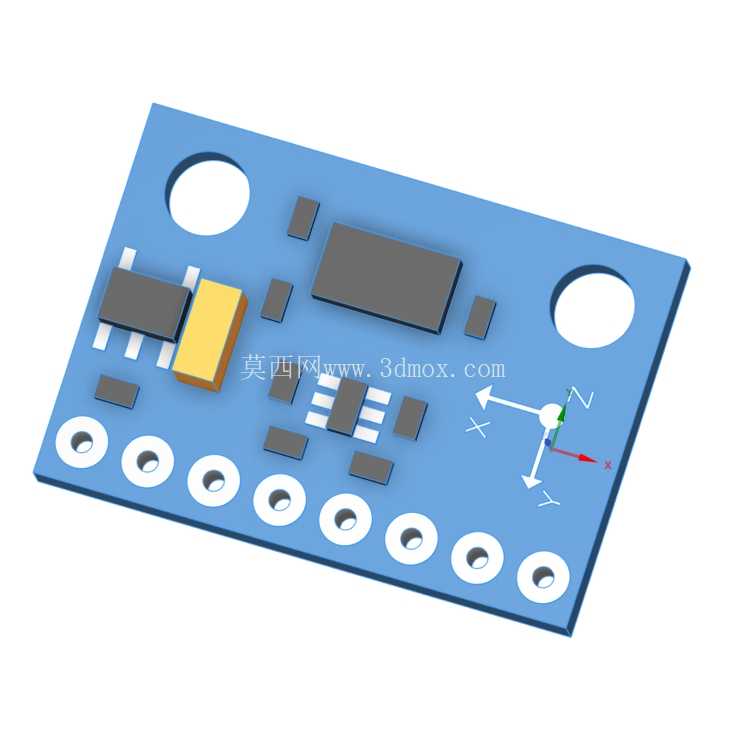

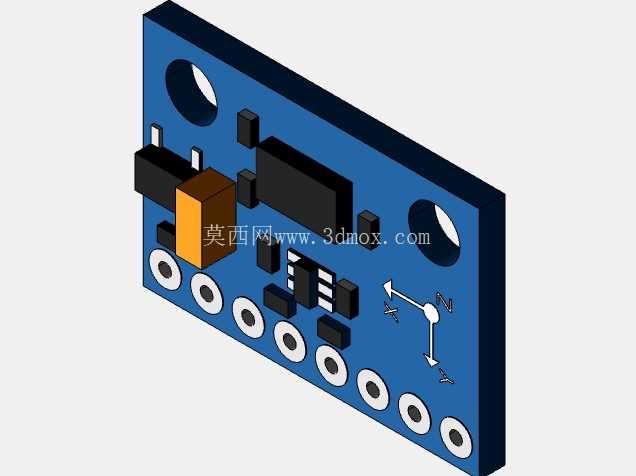

　　从结构设计思路来看，模块采用标准FR-4玻纤板作为基底，整体板型做了圆角处理，避免尖锐边角在装配时划伤操作人员或相邻线束，板身两侧对称布置的两个大直径安装孔，适配M2规格的铜柱或螺丝固定，安装孔中心距严格匹配常用传感扩展板的通用孔位规范，可直接兼容市面上多数开源硬件的堆叠安装需求，不需要额外设计转接支架。板载元件的布局充分考虑了信号干扰规避逻辑，磁传感芯片与主控制芯片之间预留了足够的爬电距离，钽电容等储能元件布置在电源输入引脚侧，减少电源纹波对传感信号采集的影响，所有贴片元件的焊盘尺寸都按照回流焊工艺要求做了外扩处理，三维建模时还原了焊盘的阻焊层与钢网层厚度差，能够直接用于生产工艺的装配干涉校验。

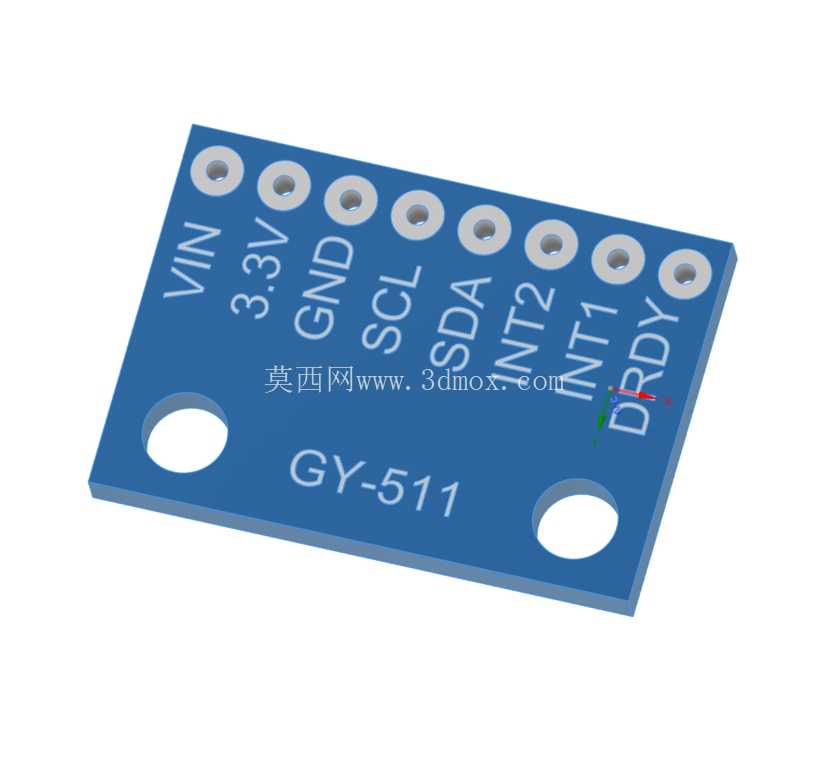

　　板边单侧布置的8个排针引脚，引脚间距采用标准2.54mm排针规格，既可以直接焊接直插排针连接杜邦线做原型验证，也可以根据产品需求焊接卧贴连接器缩小整体安装高度，引脚顺序按照电源、地、通信接口、中断信号的常规排布逻辑设计，降低接线时的错接概率。模块整体厚度控制在3.2mm以内，除去板载最高的钽电容元件，其余元件高度均不超过1.8mm，能够嵌入到内部空间局促的小型电子设备内部，安装时不需要预留过多的垂直方向空间。在做整机结构适配时，需要注意模块上方不能布置强磁元件或大电流走线路径，避免干扰磁强计的检测精度，建模时已经将磁传感芯片的敏感轴方向做了坐标标注，方便结构工程师在整机装配时对齐传感轴向，减少后续算法校准的工作量。

　　从实际选型适配角度，这款模块的三维模型可直接用于设备整机的装配干涉检查，提前排查安装时板卡与周边结构件、线束的碰撞问题，也能用于教学场景下的传感模块结构拆解演示，帮助电子设计从业者理解多传感融合模块的元件布局逻辑，在做定制化传感模块改型时，可直接基于该模型调整板型尺寸、元件位置，缩短前期结构设计的周期。
