C型手动螺旋夹紧工装结构设计

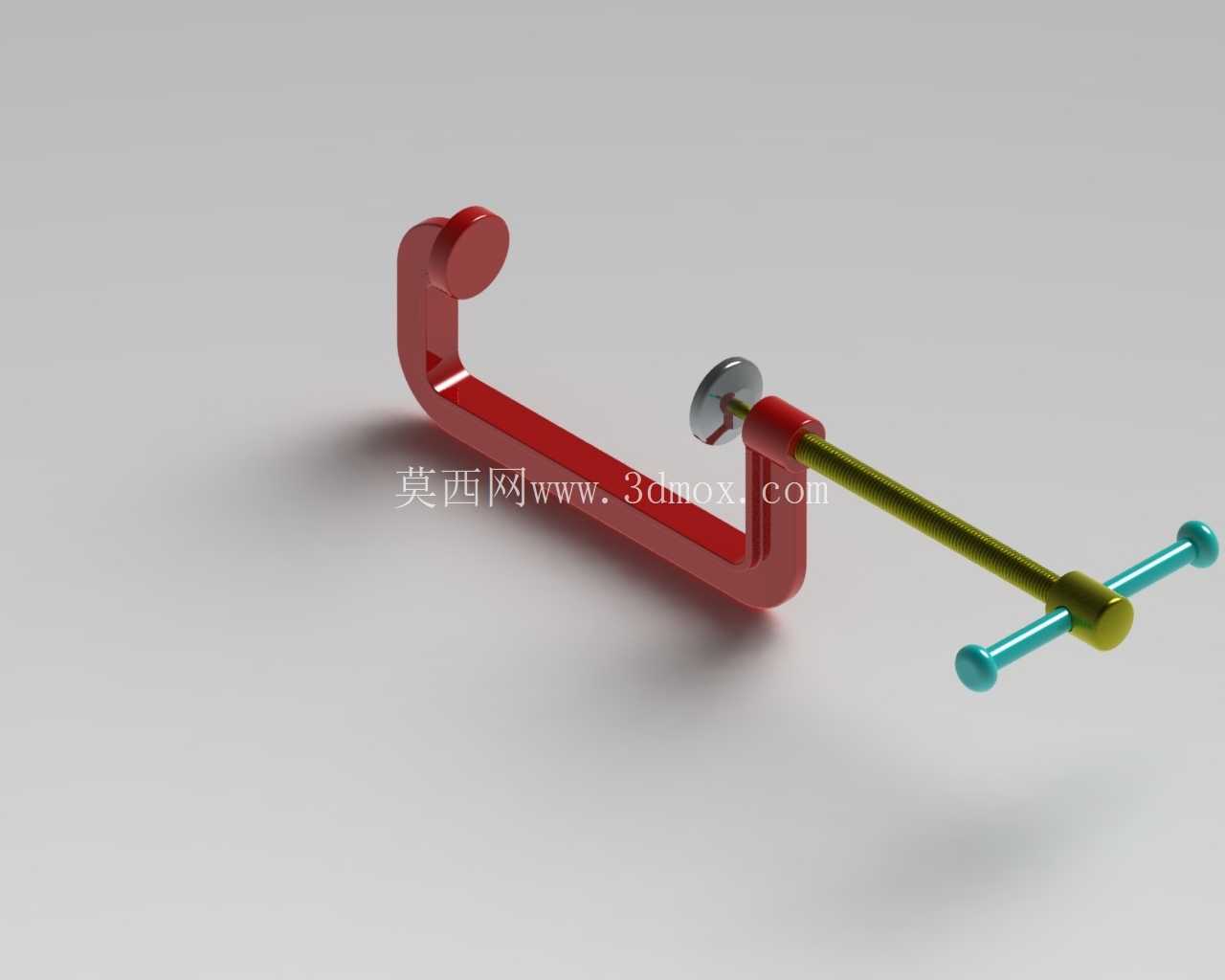

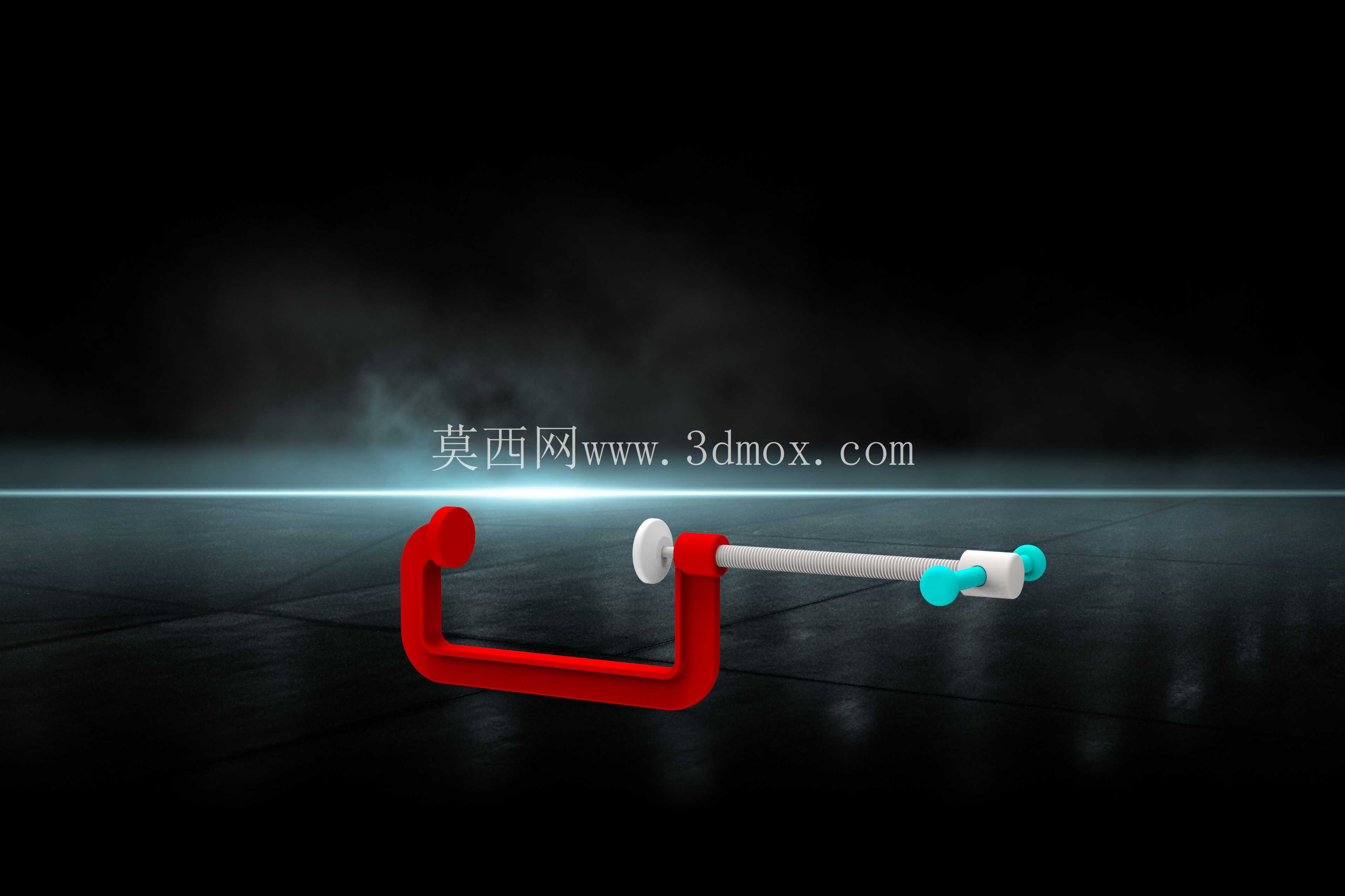

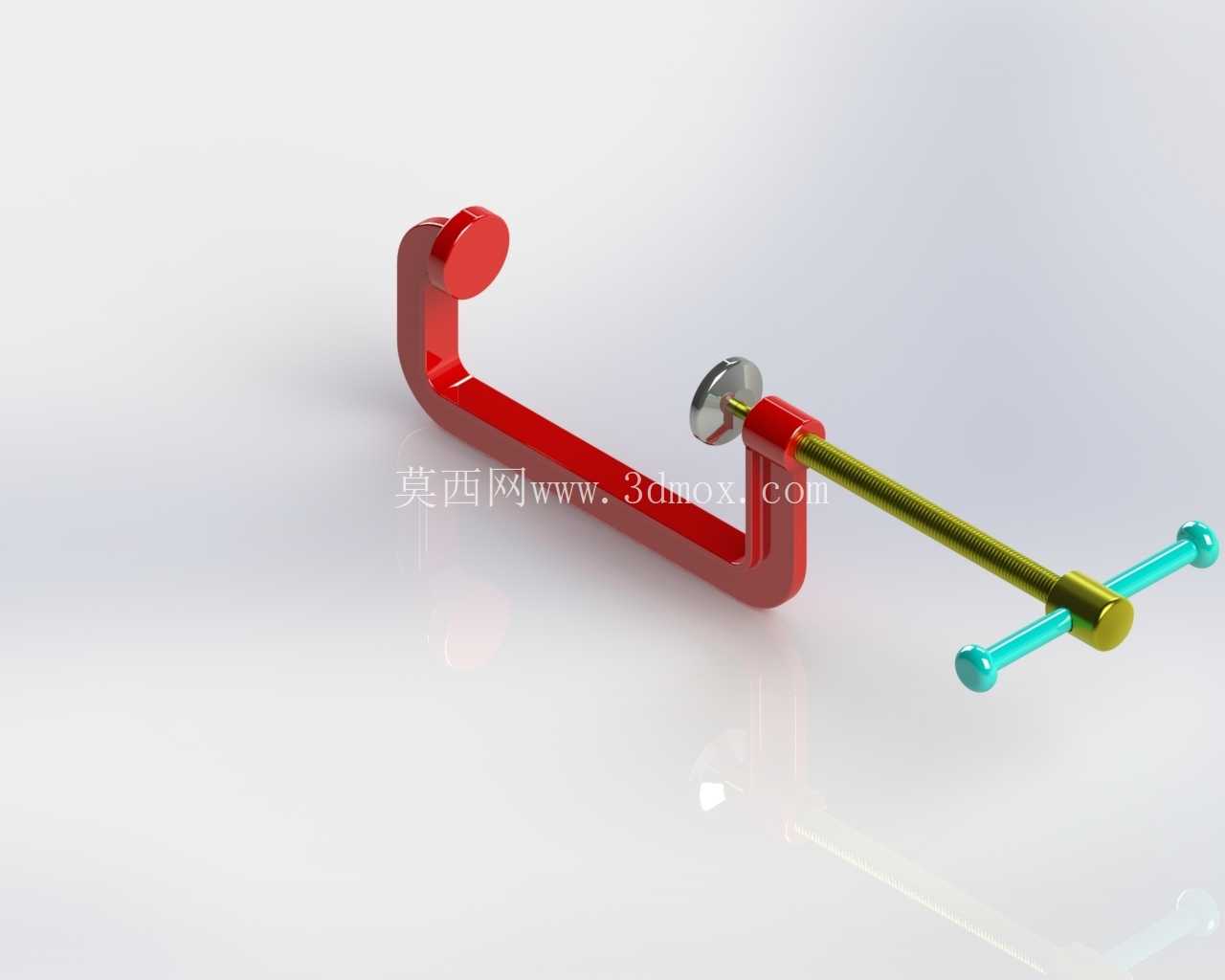

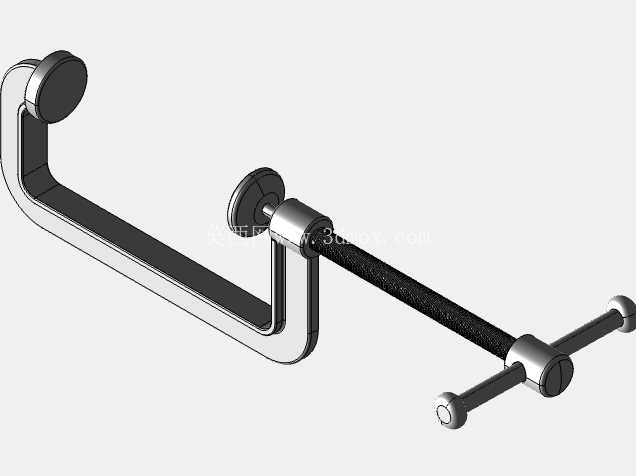

　　这款C型夹紧装置的结构设计围绕手动操作场景展开，整体采用C形开口框架作为主体承载结构，框架截面做了等强度过渡处理，在开口端的受力集中区域做了圆弧加厚设计，避免夹紧作业时框架出现应力开裂或塑性变形。从实际应用场景来看，这类夹紧工具在小型钢结构焊接工位、木工现场拼接作业、五金件临时定位工序中都有极高的使用频率，相比气动、液压夹紧装置，它不需要外接动力源，单人即可快速完成装夹操作，适合零散作业、野外施工、小批量加工等无固定动力配套的场景。

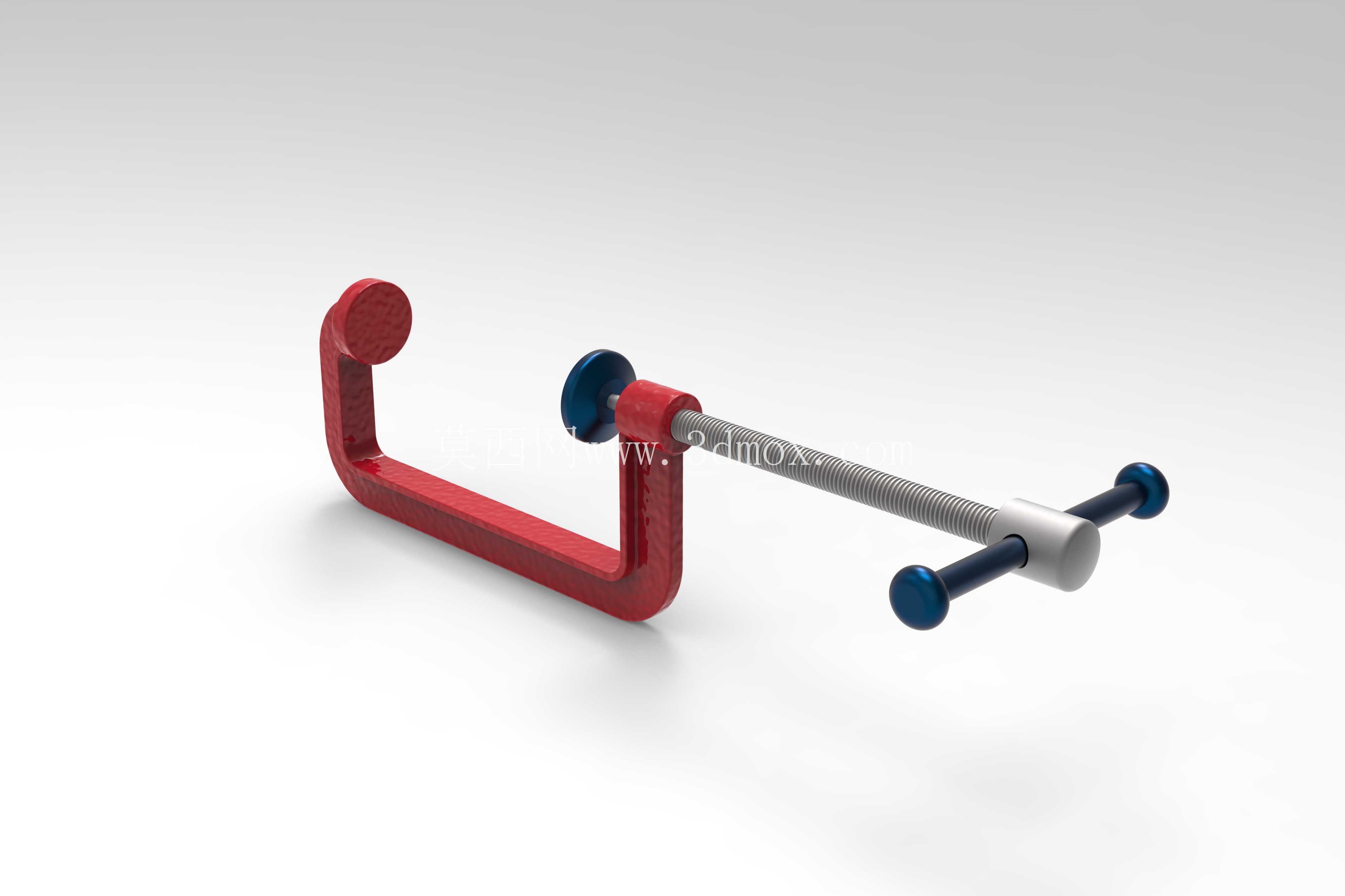

　　产品的核心功能是通过螺旋传动副提供稳定的夹紧力，螺杆端部搭配了可自由转动的压头，压头与工件接触的端面做了防滑纹理处理，夹紧过程中压头不会随螺杆转动刮伤工件表面，同时能保证夹紧力垂直作用于工件接触面，避免装夹偏移。操作端采用了横向穿置的加力杆结构，相比传统蝶形旋钮，穿杆式设计可以通过延长力臂的方式，在同等手部施力下获得更大的夹紧输出力，适配不同厚度工件的夹紧需求。

　　设计过程中重点考量了开口深度与喉深的尺寸边界，C形框架的开口高度覆盖了常规小型工件的装夹厚度范围，喉深尺寸能够满足从工件边缘向内延伸一定距离的夹紧需求，避免因喉深不足导致无法装夹宽幅工件的边缘区域。框架尾部的固定承压面做了平面度处理，与活动压头的端面保持平行，装夹时工件两个受力面均匀受压，不会出现局部压痕或装夹翘起的问题。螺杆与框架的配合部位采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复夹紧、松脱作业下不会出现螺纹滑牙失效的问题，同时梯形螺纹的自锁性能可靠，夹紧后不会因作业过程中的振动出现松脱，保障装夹稳定性。

　　在实际选型使用时，需要注意该类夹紧装置的额定夹紧力上限，禁止通过加接套管过度延长加力杆，避免框架受力超过屈服强度出现断裂或开口变形。针对不同材质的工件，可以在压头与固定承压面加装软垫，避免硬质金属压头压伤木质、铝质等软质工件表面。整体结构没有复杂的传动部件，日常维护仅需定期在螺纹副部位涂抹润滑脂，即可保证螺杆转动顺畅，延长工具的实际使用寿命。
