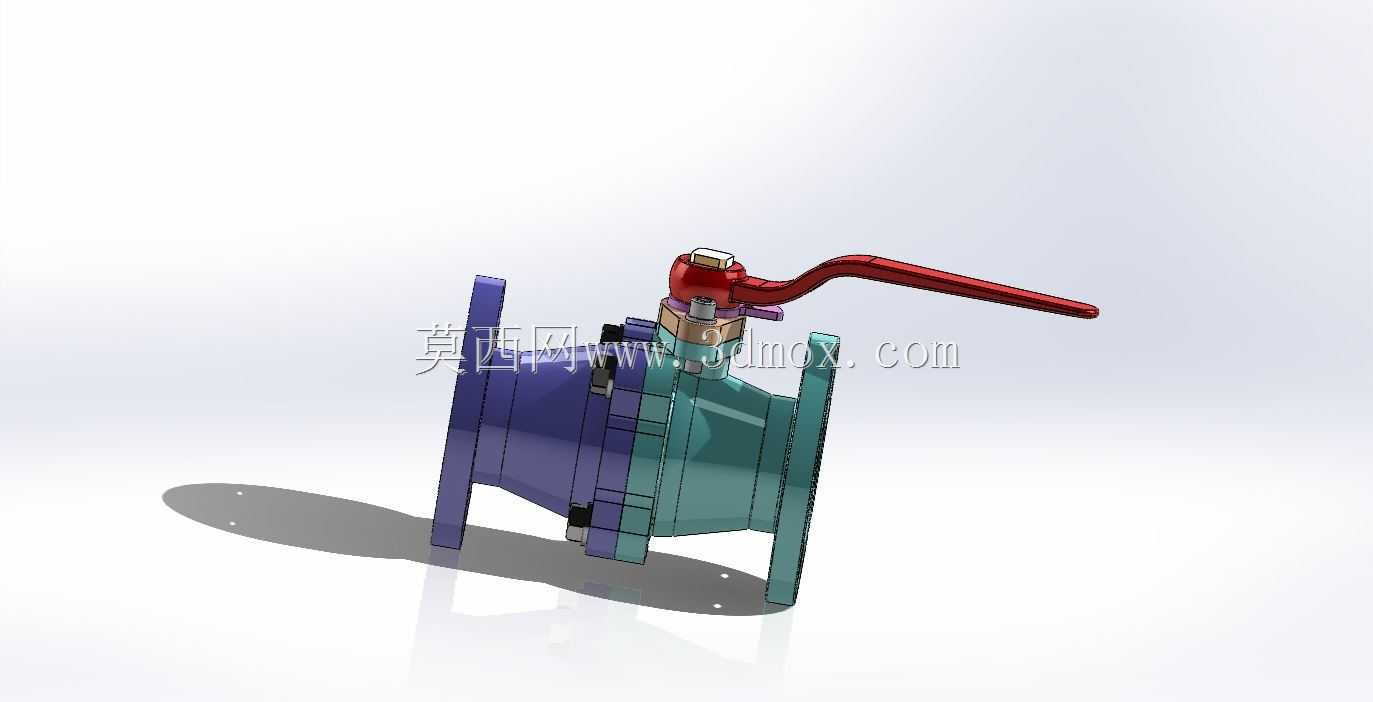

锅炉给水双法兰连接水控制阀结构

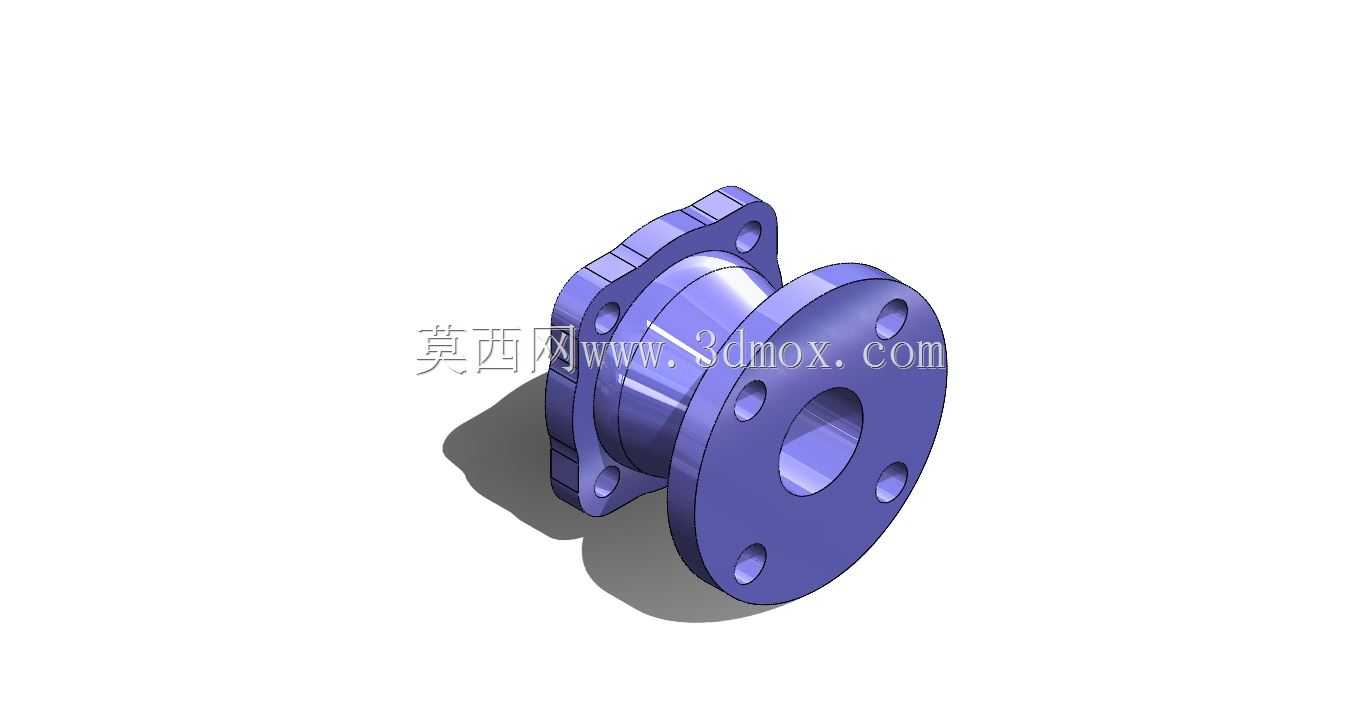

　　在工业锅炉的汽水循环系统中，这类水控制阀是维系汽包水位稳定的核心执行部件，常被现场运维人员称作给水控制阀或汽包水位控制阀，直接对接锅炉给水管路与汽包进水接口，承担着匹配锅炉蒸发量、动态调整给水流量、避免水位过高引发蒸汽带水或水位过低造成干烧事故的关键作用，在中小型工业蒸汽锅炉、余热锅炉的给水回路中应用极为普遍。从结构设计逻辑来看，该阀采用双侧法兰对接的安装形式，两端法兰均为圆形凸缘结构，沿圆周均匀分布螺栓过孔，安装时可直接与同通径的管路法兰、汽包进水法兰通过螺栓紧固，配合密封垫片即可完成密封连接，无需额外加工焊接坡口，能大幅缩短现场安装与后期检修的拆装周期，适配锅炉舱内紧凑的管路排布空间。

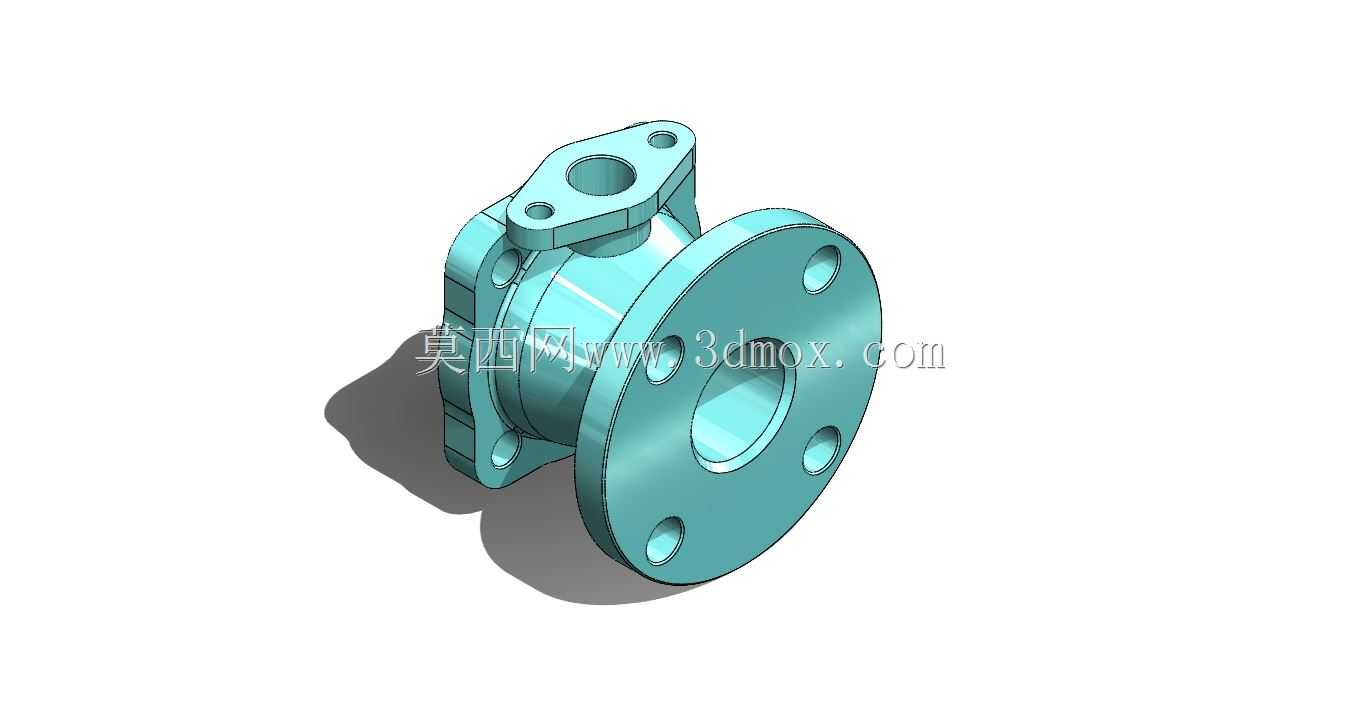

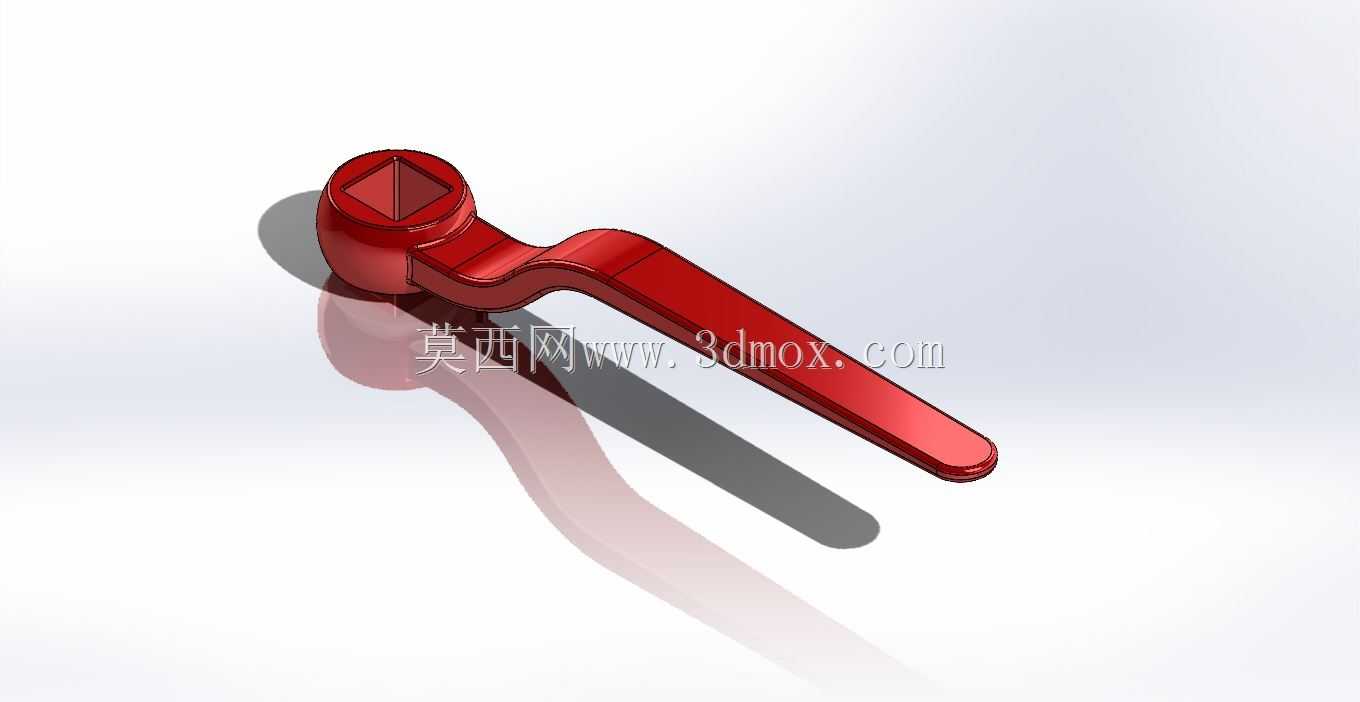

　　阀体主体采用变径通腔结构，介质流通路径做了圆弧过渡处理，可有效降低高压给水在阀腔内的紊流冲击，减少长期运行过程中水流对阀体内壁的冲蚀磨损，延长阀体的实际使用寿命。法兰端的密封面采用凸面密封结构，可适配石棉橡胶垫、金属缠绕垫等多种锅炉管路常用密封件，在1.6MPa-2.5MPa的常规锅炉给水压力工况下，能保证足够的密封比压，避免高压水渗漏问题。从安装边界维度考量，该阀的轴向安装尺寸经过压缩优化，双侧法兰的外缘直径与同通径的国标管路法兰尺寸完全匹配，螺栓孔的孔位分布、孔径参数均符合管路法兰的通用安装标准，选型替换时无需对原有管路进行切割、改道作业，可直接替换同通径的老旧给水控制阀，降低设备运维的改造成本。阀体两端法兰的同轴度公差控制在0.05mm以内，安装后可避免因对接错位产生的附加安装应力，防止长期带压运行过程中阀体出现应力开裂问题。在功能实现层面，该阀的内部流道设计充分考虑了锅炉给水的调节特性，阀腔内部预留了阀芯安装位，可适配单座柱塞式阀芯、套筒式阀芯等多种调节型阀芯结构，既可以配合电动执行器实现给水流量的自动闭环调节，对接锅炉的水位自动控制系统，根据汽包实时水位动态调整阀门开度；也可以切换为手动操作模式，在自控系统检修或故障状态下，通过手动操作机构完成给水流量的人工调控，保障锅炉运行的基础安全。

　　设计过程中针对锅炉给水的介质特性做了专项适配，阀体内壁的流通面做了光滑过渡处理，没有易滞留杂质的死角，可适配经过软化处理的锅炉给水介质，减少水中杂质在阀腔内的沉积，避免阀芯卡涩问题。同时阀体的壁厚设计充分考虑了锅炉给水的温度、压力波动工况，在常规150℃左右的给水温度下，阀体材料可保持足够的结构强度，不会因长期热胀冷缩出现结构变形。在实际现场应用中，这类水控制阀通常安装在锅炉给水操作台的出口段，紧邻汽包的进水接口位置，可减少管路长度带来的调节滞后问题，让水位调节的响应速度更快，能更好地适配锅炉负荷快速波动时的给水调整需求。

　　比如在工业生产车间用汽量突然增大时，锅炉蒸发量快速上升，汽包水位会快速下降，该阀可快速响应调节信号开大开度，补充给水；当用汽量降低时，又能及时关小开度，避免给水过量造成水位超限。相较于普通的管路截止阀，该阀的结构设计更侧重调节性能的线性度，阀瓣的型线经过优化，在不同开度下的流量特性更接近等百分比特性，在小开度调节时不会出现流量突变，大开度时也能保证足够的流通能力，可覆盖锅炉从低负荷到满负荷运行的全范围给水调节需求。另外，阀体外部的结构设计充分考虑了现场保温施工的需求，法兰外缘与阀体主体的过渡段做了圆弧处理，没有尖锐棱角，方便后期包裹保温层，减少锅炉给水在管路输送过程中的热量损失，提升锅炉系统的整体热效率。
