微型环形激光眩目光学结构件

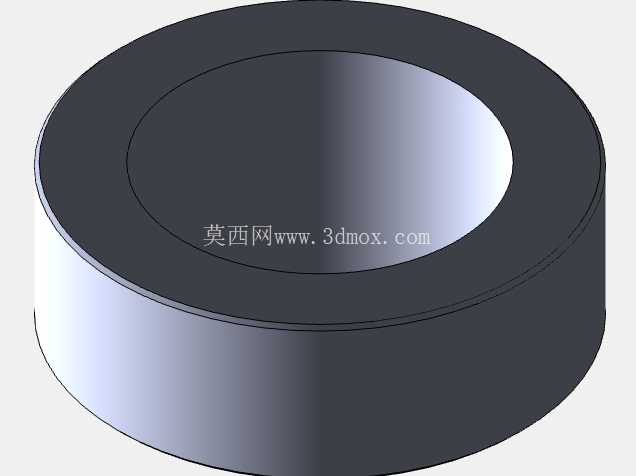

　　这款环形结构件是交流稳压配套激光眩目单元的核心光学承载部件，在工业现场的安防警示、设备作业边界提示场景中承担着激光束的准直定位与组件防护作用。日常产线运维中，高压稳压设备周边的危险区域警示常依赖这类小型激光发射结构，它能输出低功率眩目光束，在不造成永久性损伤的前提下，提醒误入作业区的人员及时避让，相比传统的声光警示，光束指向性更强，在嘈杂的车间环境里警示辨识度更高。从结构设计来看，整体采用同轴空心圆柱构型，外圆做了哑光发黑处理，避免杂散光反射影响激光出射效果，内孔预留了激光二极管与准直透镜的安装位，侧壁厚度经过反复校核，既保证足够的结构强度保护内部光学元件，又尽可能压缩整体径向尺寸，适配稳压设备内部紧凑的安装空间。

　　设计阶段优先考虑了安装兼容性，底部端面做了0.1mm的定位止口，可直接卡入稳压模块的预设安装槽，不需要额外设计转接支架，减少装配环节的公差累积。尺寸上标注的1.2mm直径为内孔通光口径，这个尺寸是匹配常用的微型激光管出光光斑设定的，既不会遮挡有效出光区域，又能遮挡侧边漏出的杂散光，保证出射光束的边界清晰。实际选型时要注意，该结构件的安装面平面度控制在0.02mm以内，避免安装倾斜导致激光束偏离预设指向，外圆的粗糙度要求达到Ra1.6，减少长期使用过程中积灰附着，影响散热效果。这类结构件在设计时没有设置多余的安装螺孔，依靠侧面的点胶槽完成固定，适合小空间内的快速装配，同时空心结构也能为内部的激光驱动引线提供走线空间，

　　避免引线挤压弯折造成接触不良。在稳压设备的配套应用中，该部件安装在交流输出端的旁侧，与稳压电路的状态输出模块联动，当设备处于带电作业状态时自动启动激光警示，断电后自动关闭，不需要额外的控制线路，整体集成度很高。建模过程中对内外圆的同轴度做了严格约束，保证透镜安装后光轴与结构件中心重合，减少后续光路调校的工作量，边缘处做了0.2mm的倒角处理，避免装配时割伤操作人员或者刮损配套的导线绝缘层。
