双层PCB板载保险丝终端模块结构

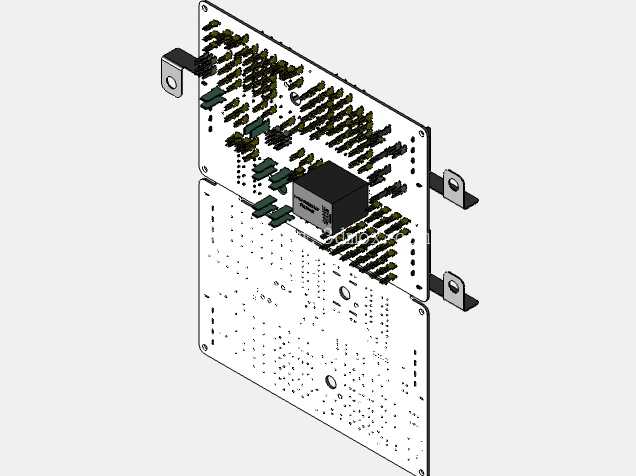

　　这款双层叠装结构的板载终端模块，核心集成PCB保险丝回路，主要应用于交流稳压供电系统的末端配电支路，承担回路过载、短路保护以及多线路信号、电力转接的功能，常见于工业稳压柜内部的分线单元、通信基站供电末端、低压配电盘的支路扩展场景，替代传统外置保险丝座加转接端子的分散式安装方案，压缩柜内布线占用空间。从结构设计来看，模块采用上下两层PCB板平行叠装的布局，两层板之间通过板载排针实现电气连接，省去了外部飞线的工序，板上排布的多组焊盘对应不同线径的接入导线，可同时承载多路小功率交流回路的通断控制，板载的黑色密封继电器元件直接焊接于上层PCB表面，配合板载走线实现回路的通断切换，无需额外加装继电器底座。安装结构上，

　　模块侧边伸出三个金属折弯固定耳，每个固定耳上预制圆形安装孔，安装时可直接通过螺丝固定在柜体内的安装梁或者绝缘安装板上，固定耳与PCB板之间通过铆钉压接固定，能承受布线时的拉扯应力，避免安装过程中PCB板受力开裂。设计过程中重点考量了板间散热间隙，两层PCB之间预留了足够的空气流通空间，避免大电流工况下元件热量堆积，同时PCB板边缘做了圆角处理，防止安装时割伤操作人员的手部，也避免尖端放电带来的绝缘隐患。板载保险丝采用标准插装式规格，更换时无需拆解整个模块，直接从上层板的预留操作位即可拔出更换故障保险，运维操作便捷。接线端的焊盘做了加大沉铜处理，能适配1.5到2.5平方毫米的多股铜导线焊接，焊盘周边预留了走线安全间距，

　　满足低压交流系统的爬电距离要求，固定耳的金属材质做了镀锌钝化处理，长期在柜内温湿度变化的环境下不易生锈，保证安装结构的长期可靠性。模块整体的外形轮廓方正，叠装后的厚度控制在常规低压元件的安装尺寸范围内，可直接适配标准DIN导轨安装的配套附件，也支持螺丝直接固定的安装方式，适配不同柜体的内部安装条件，板上元件排布避开了固定孔的应力传导区域，避免长期震动工况下元件引脚脱焊。
