带开关一体式AC电源输入插座结构设计

　　这款集成式AC电源输入组件，是各类桌面式工业控制设备、小型检测仪器、民用电子电器整机供电回路的常用接入部件，日常做设备结构布局时经常会用到这类集成件，相比单独布置插座、开关、保险丝座的分体方案，能大幅压缩面板占用空间，减少内部接线节点，降低装配环节的接线出错概率。

　　从实际使用场景来看，这类组件常布置在设备后侧或侧部的钣金、塑料外壳面板上，作为整机市电输入的唯一接口，自带的红色船型开关直接控制整机主回路通断，操作人员无需额外外接开关即可完成设备上电断电操作，红色拨柄的视觉辨识度高，在设备密集的车间环境里，能快速识别设备供电状态，避免误操作。

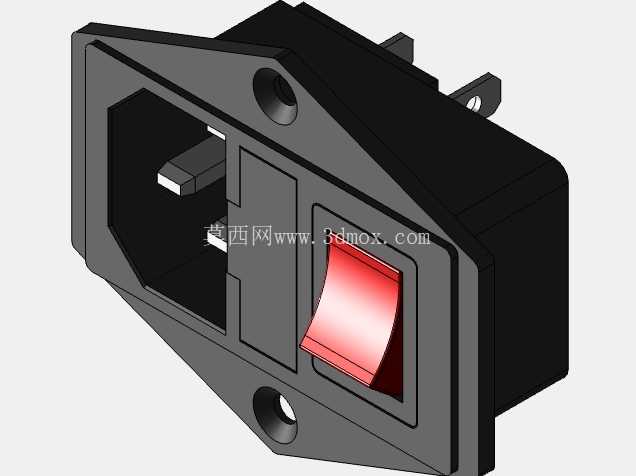

　　设计层面上，这款组件采用带安装耳的梯形壳体结构，两个安装孔分布在壳体对角位置，安装时通过两颗M3规格的螺丝即可将组件牢牢固定在面板开孔处，安装耳与壳体一体成型，材质为阻燃黑色工程塑料，满足电气安规里的绝缘阻燃要求，插拔电源线时不会出现壳体松动移位的问题。插座部分采用国标三孔品字接口结构，适配常规的品字尾AC电源线，内部导电触片为铜质镀镍材质，既能保证良好的导电性能，也能避免长期使用出现氧化接触不良的问题。自带的船型开关为两档通断结构，拨动手感清晰，档位定位明确，开关拨柄突出面板表面合适高度，既方便手指按压操作，也不会因为突出过多在设备搬运过程中被误碰触发。

　　做结构设计选型时需要注意，这类组件的面板开孔尺寸需要和壳体的嵌入部分精准匹配，壳体嵌入深度要和设备外壳的壁厚适配，避免出现壳体顶到内部元器件或者安装后松动间隙过大的问题；背部的插片接线端要预留足够的走线空间，接线端子处要做绝缘防护，避免和内部金属结构件接触造成短路。另外组件的安装边界要和周边的其他接口、散热孔、固定螺丝保持足够的安全距离，既满足安规的电气间隙要求，也方便后期插拔电源线、操作开关时不会和周边部件产生干涉。

　　从实际装配角度来说，这类集成组件的背部插片为标准规格，适配常规的6.3mm插簧端子，接线时无需焊接，直接压接插簧后插入即可，能有效提升生产线的装配效率，后期维护更换时也能快速插拔接线，无需拆解过多内部结构。壳体表面的分模线处理平整，没有多余的飞边毛刺，安装后和设备面板贴合紧密，能达到基础的防尘防护效果，适合在常规室内工业环境、办公环境下的设备使用。
