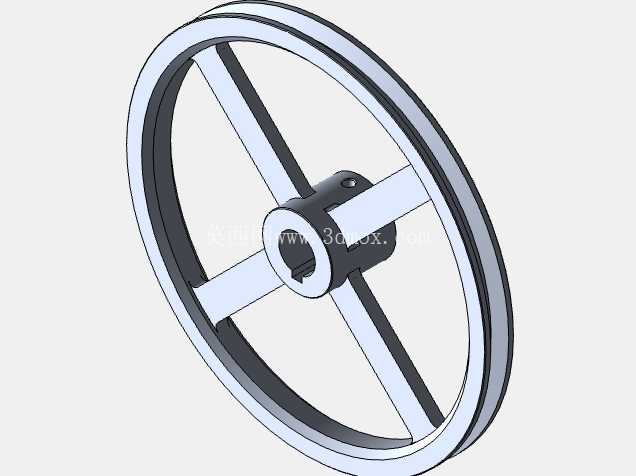

250mm外径25.4mm内径四辐式传动滑轮

　　这款滑轮采用四辐条轮辐结构设计，轮缘为双凸缘槽型结构，可适配对应截面的传动带，避免传动过程中带体滑脱，保障动力传递的稳定性。中心轮毂位置设置有键槽与紧定螺钉安装位，安装时可通过平键传递扭矩，配合紧定螺钉实现轴向定位，防止运行过程中滑轮与传动轴发生相对窜动，适配直径25.4mm的标准传动轴，安装边界清晰，可直接匹配现有常规轴系的安装尺寸，无需额外对轴进行改制加工。轮体外径为250mm，整体结构采用6061合金材质加工，在保证结构强度的前提下有效降低了自身重量，减少转动过程中的转动惯量，降低传动系统的启动负载与运行能耗。

　　在实际工业场景中，这类滑轮常应用于中小功率的动力传递链路，比如小型输送线的动力端传动、工业设备的辅助传动机构、稳压设备内部的调节机构传动等场景，既可以作为平带传动的主动轮或从动轮使用，也可作为导向轮改变传动带的走向，适配不同布局的传动路径设计。设计过程中，轮辐采用等截面直辐条布局，四根辐条沿轮毂中心呈90度均匀分布，受力均匀，可有效承载传动过程中的径向载荷与扭矩，避免轮体在长期交变载荷下出现应力集中导致的结构变形，同时这种对称结构也便于加工过程中的动平衡校正，减少高速运转时的振动与噪音。轮缘的槽面经过精度控制，与传动带的接触面积均匀，可减少带体的局部磨损，延长传动带的使用寿命。轮毂部分的厚度经过载荷校核，可承受额定扭矩下的挤压应力，键槽的位置与尺寸符合通用传动标准，装配时无需额外修配即可完成安装，降低现场装配的工作量。轮体的各部分过渡位置均设置有合理的圆角，避免加工与使用过程中出现应力开裂的问题，整体结构兼顾了轻量化与结构刚性，适合在常规工况下长期稳定运行，可直接用于设备改造、新品设计的选型参考，也可作为同类传动件设计的结构参照，帮助设计人员快速完成传动轮系的结构匹配与尺寸校核。
