工具板配套研磨盘固定存放支架结构

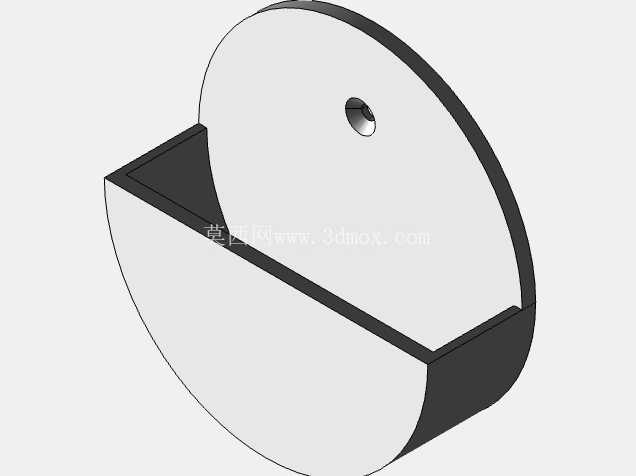

　　在机加工、精密研磨的工位布局中，工具板是整理工位耗材、辅助工装的核心载体，研磨盘作为平面研磨工序里的核心易耗工装，其存放与固定一直是工位5S管理的细节痛点——随意堆放在工位台面上的研磨盘容易因磕碰造成工作面划伤，沾染切屑、切削液后还会污染工位环境，取用的时候翻找也会占用有效作业时间，这款研磨盘支架就是针对这类工位需求设计的配套固定结构。从结构设计逻辑来看，支架采用半包围承托的结构形式，主体承托槽做了适配研磨盘圆柱轮廓的半圆弧形设计，承托深度控制在研磨盘半径的二分之一左右，既能够保证研磨盘放入后不会从槽体滑脱，又能留出足够的握持空间方便作业人员快速取放，不会出现卡滞难取的问题。支架上部的圆形立板并非单纯的装饰结构，

　　立板上预留的单孔安装位可以配合快拆螺丝或者卡扣结构，直接固定在标准孔距的工位工具板上，立板与下部承托槽采用一体化的刚性连接，整体没有多余的拼接缝隙，不会积存研磨产生的磨屑、切削液残留，日常工位清洁的时候只需要用抹布擦拭即可，没有清洁死角。从安装边界来看，支架整体的外轮廓不会超出常规工具板的挂载突出限制，安装后不会占用工位台面的有效操作空间，承托槽的内圆弧尺寸适配常规直径的手持研磨盘，放入研磨盘后，研磨盘的工作面不会与支架槽体的硬表面直接大面积接触，仅靠研磨盘的侧边圆柱面受力承托，能够有效避免研磨工作面被支架刮花，影响后续研磨加工的平面度精度。不同于常规的开放式置物挂钩，这款支架的半包围结构能够在工位周边有人员走动、

　　工具板产生轻微晃动的时候，依然保证研磨盘不会从支架上滑落，适配研磨作业工位、模具修配工位、精密量具维护工位等多种需要频繁取用研磨盘的作业场景，结构没有多余的冗余设计，整体受力路径直接，挂载后承重稳定，不会因为长期挂载研磨盘出现结构变形，能够满足车间工位长期高频使用的需求。
