电脑主机侧置散热钣金机箱壳体结构

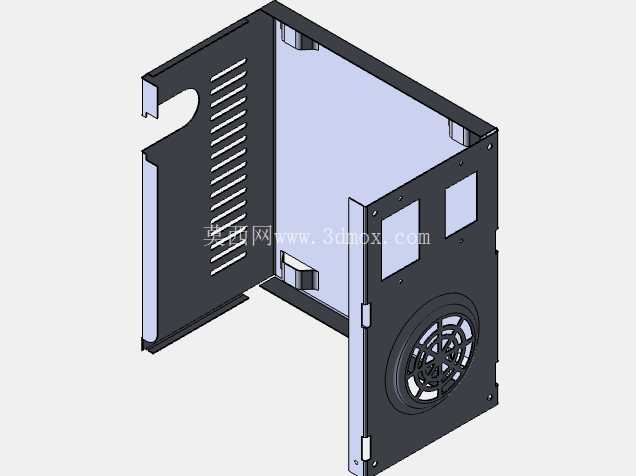

　　这款钣金壳体主要面向台式计算机主机的结构防护与内部器件承载场景，日常应用中需要覆盖主板、电源、存储硬件的安装固定，同时兼顾散热气流组织与外部电磁屏蔽需求。从结构设计来看，整体采用分体式钣金折弯拼接思路，主体侧板通过多道折弯形成承载腔体，侧边预留的卡扣位与折边结构可实现无额外外露紧固件的快速装配，减少装配工序的同时提升壳体外观整体性。侧板上的长条状通风栅格采用等距排布设计，栅格的冲压间隙经过考量，既保证足够的通风通流面积，又能避免大尺寸异物进入腔体内部，栅格的翻边方向顺着内部风道走向，可减少气流通过时的风阻与紊流。后部的风扇安装位采用下沉式冲压成型结构，安装面与钣金主体平面形成精准的安装基准，

　　预留的螺丝孔位匹配标准120mm散热风扇的安装孔距，安装后风扇与壳体表面齐平，不会额外占用机箱外部的安装空间，同时风扇位周围的方形开孔对应主板后置IO接口的扩展位置，开孔边缘做了内卷边处理，既提升钣金边缘的结构强度，也能避免安装调试时割伤操作人员。壳体侧边的异形缺口对应前置IO接口与走线位置，缺口的折弯边做了圆弧过渡处理，避免线材穿过时被钣金锐边割破绝缘层。从安装边界来看，整体腔体的内部净空尺寸可兼容ATX规格主板的安装深度，侧板的折弯高度预留了硬件安装的操作空间，各拼接边的公差控制在钣金常规装配公差范围内，可保证拼接后缝隙均匀，不会出现错位翘曲的问题。设计过程中充分考虑钣金加工的工艺特性，所有折弯位置都预留了足够的折弯避空位，

　　避免折弯时出现材料拉伸开裂的问题，所有开孔都采用冲压一次成型工艺，减少后续二次加工的工序，提升批量生产的加工效率。壳体表面采用常规静电喷塑处理，既提升钣金的防锈耐腐蚀能力，也能形成均匀的哑光外观质感，同时喷塑层具备一定的绝缘性能，可避免内部器件与壳体接触造成短路风险。在实际装机应用中，这款壳体的结构可引导散热气流从侧边栅格进入腔体，经过主板、CPU等发热器件后从后部风扇位排出，形成顺畅的散热风道，有效降低内部硬件的工作温度，钣金材质本身的刚性也可对内部精密器件形成可靠防护，抵御日常使用中的磕碰与外力冲击，同时金属壳体可形成连续的电磁屏蔽层，减少内部电磁信号向外辐射，也能降低外部电磁干扰对内部硬件工作稳定性的影响。
