CSWP认证备考用异形弯折结构练习件

　　这类异形弯折结构练习件，主要面向机械设计从业者的技能水平考核场景，是三维建模能力验证环节中极具代表性的实操考核载体，能够有效检验建模者对多段连续弯折特征、空间角度衔接、端面异形轮廓的处理能力。从实际应用场景来看，这类连续变向的弯折槽型结构，在工业输送线的物料导向滑槽、电气布线的走线防护槽、小型工件的滑落导料结构中都有广泛的应用逻辑参考，建模过程中需要把控的空间角度过渡、壁厚均匀性、端面封闭特征，恰恰是这类工业导料、走线结构设计中的核心要点。

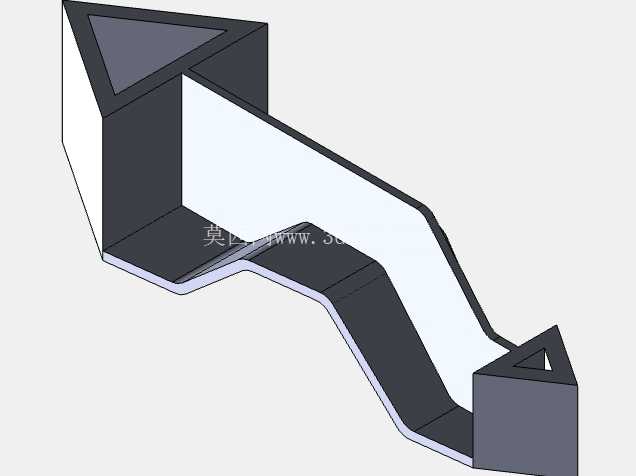

　　设计这类练习件时，核心思路是通过非规则的连续弯折路径，打破常规正交结构的建模惯性，要求建模者从空间轮廓搭建入手，先确定两端三角形端面的空间相对位置，再梳理中间弯折段的路径走向，每一段弯折的转角半径、槽体侧壁的高度一致性、内外侧壁的壁厚差控制，都是建模过程中需要重点关注的细节。两端的三角形端面并非完全对称布置，其中一端的三角端面带有三角镂空特征，这一细节设计能够考察建模者对特征切除、空间轮廓对齐的操作精度，避免出现特征错位、壁厚不均的问题。

　　从结构尺寸与安装边界来看，该构件整体为长条状弯折形态，两端的三角端面作为结构的定位基准面，在实际工业应用场景中，这类端面通常会预留安装孔位用于和机架、相邻构件做螺栓连接，练习过程中需要重点考量弯折段的空间投影范围，确保安装后不会和周边设备部件产生运动干涉，槽体内部的净空尺寸需要匹配输送物料或者布线的直径要求，弯折处的圆角过渡需要避免出现直角死角，防止物料卡滞或者线缆磨损。建模过程中需要遵循从整体轮廓到局部细节的建模逻辑，先搭建空间路径骨架，再通过扫掠、拉伸切除等特征完成主体结构，最后处理端面的镂空细节，整个过程能够有效训练建模者的空间想象能力与特征顺序规划能力，和实际工业项目中从骨架到细节的结构设计流程完全契合，能够帮助从业者快速适应真实项目中的复杂结构建模要求，避免在实际工作中出现特征顺序混乱、参数关联失效的问题。这类练习件的结构设计没有冗余特征，每一处弯折角度、端面轮廓的设置都对应着具体的建模技能考察点，反复练习这类构件的建模，能够有效提升复杂空间结构的建模效率与准确率。
