管道式振动隔离缓冲构件三维结构设计

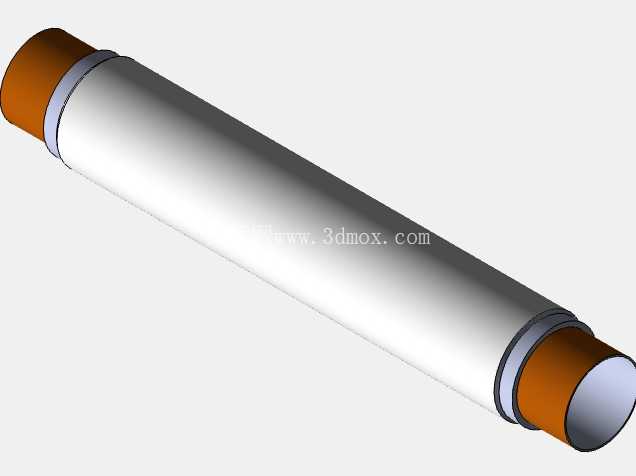

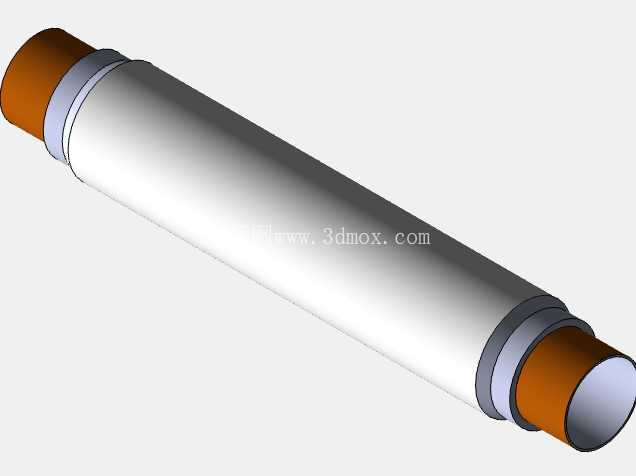

　　在流体输送管路系统的实际工程布局中，振动传递是长期影响管路寿命、配套设备运行稳定性的核心问题之一，这类管道式振动隔离构件，主要用于串接在两段硬质管路之间，阻断泵体、阀组等动力端产生的机械振动沿管路壁面向下游传递，同时也能缓冲管路内流体脉动带来的轴向冲击，避免管路连接节点因长期交变载荷出现焊缝开裂、密封失效等故障。从结构设计逻辑来看，该构件采用同轴圆柱式整体构型，主体为等径圆柱主体段，两端设置与标准管路外径匹配的连接端，橙色部分为柔性阻尼嵌段，与中间金属刚性段通过台阶式过盈配合加环向限位结构装配，既保证轴向的连接强度，又能通过柔性段的微变形吸收径向、轴向的振动能量，相比传统的法兰式隔振接头，

　　这种直插串接的结构不需要额外增加法兰安装空间，适合在布局紧凑的设备内部管路、狭小安装舱段内使用。设计过程中需要重点考量几个边界条件：首先是两端连接段的同轴度公差，必须控制在机械配合的合理范围内，避免串接后出现管路错位带来的附加安装应力；其次是柔性段的压缩量设计，既要保证隔振所需的形变行程，又要避免过度压缩导致流道通径变化影响流体输送效率；中间刚性段的壁厚需要匹配对应管路的公称压力等级，保证在额定工作压力下不会出现径向变形，同时外表面做光滑圆柱面处理，不需要额外设置安装耳座，可直接通过管卡固定在安装支架上，适配不同走向的管路布局需求。从安装边界来看，该构件整体为等外径圆柱结构，安装时只需要预留与构件总长匹配的轴向串接空间，

　　径向尺寸与连接管路外径保持一致，不会额外增加管路的径向占用空间，对于改造类项目，不需要重新调整原有管路的固定支架位置，可直接替换原有同长度的硬管段完成隔振改造。在实际应用场景中，这类构件常见于液压系统管路、洁净流体输送管路、制冷机组管路等对振动控制有要求的场合，能够有效降低振动沿管路传递带来的结构共振噪音，同时减少振动对管路上安装的精密传感器、仪表的影响，保证检测数据的准确性。建模过程中对配合面的台阶尺寸、柔性段的嵌装深度都做了精确还原，能够直接用于管路系统的装配干涉检查、隔振布局仿真验证，也可作为同类隔振构件改型设计的基础模型，调整两端连接尺寸、主体长度即可适配不同通径、不同隔振等级的管路需求。
