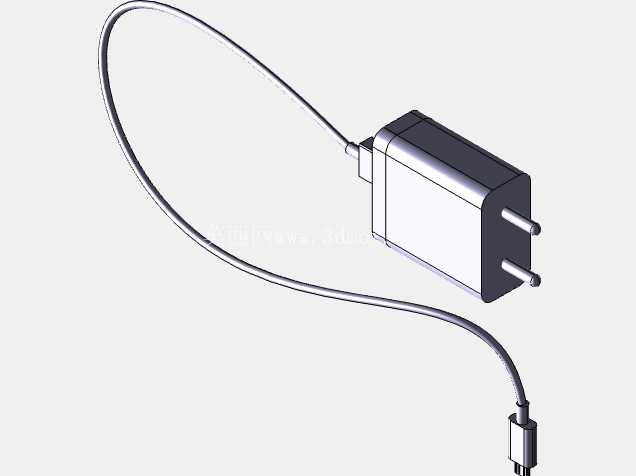

带线一体式USB电源充电器结构设计

　　日常消费电子供电场景中，这类带输出线的一体式USB充电器是覆盖场景最广的小功率供电部件，从桌面小型数码外设、便携智能硬件到居家小型电子装置的供电都能适配，区别于可换线的充电头结构，一体化出线设计能减少接口接触损耗，降低日常使用中接口进灰、松动带来的接触不良问题，在长期固定布设的供电场景下稳定性表现更突出。从结构设计逻辑来看，插脚部分采用国标两扁插的固定结构，插脚与壳体内部的PCB供电模块做了嵌装加固，插脚根部做了凸台限位，避免插脚受插拔侧向力时出现歪斜、内部焊点脱开的问题；壳体采用上下扣合的超声焊接结构，接缝处做了错位止口设计，既可以保证装配后的壳体缝隙均匀，也能提升壳体整体的抗摔抗挤压能力，日常跌落时不容易出现壳体开裂的情况。

　　出线端的线卡位置做了多级防弯折结构，线缆根部做了加长的软胶应力释放段，能承受上万次的弯折拉扯，避免线缆根部线芯断裂的常见失效问题。整体外形做了圆角过渡处理，没有尖锐棱角，握持插拔时的手感更顺滑，壳体尺寸控制在常规墙插、插排的单孔占用范围内，不会遮挡相邻的插座位，适配市面上绝大多数标准插排、墙面插座的安装间距，不会出现插一个充电器占两个插孔的问题。内部结构预留了足够的安规爬电距离，高压输入侧与低压输出侧之间做了隔离挡墙设计，满足小功率电源的安规设计要求，输出线缆的长度适配桌面0.8到1米的常规使用距离，不需要额外延长线就能满足桌面设备的供电连接需求。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm左右，

　　既满足注塑成型的工艺要求，避免出现缩痕、填充不满的注塑缺陷，也能控制整体的重量，不会因为壳体过厚导致产品过重，插拔时对插座产生额外的下坠拉力。插脚的伸出长度符合国标插座的啮合深度要求，插入后接触可靠，不会因为接触面积不足导致发热、打火的问题，输出端的USB接口做了居中定位，和壳体端面的间隙控制在0.1mm以内，装配后没有明显的错位缝隙，外观一致性更好。
