米思米C105-1磁性点击释放铰链结构

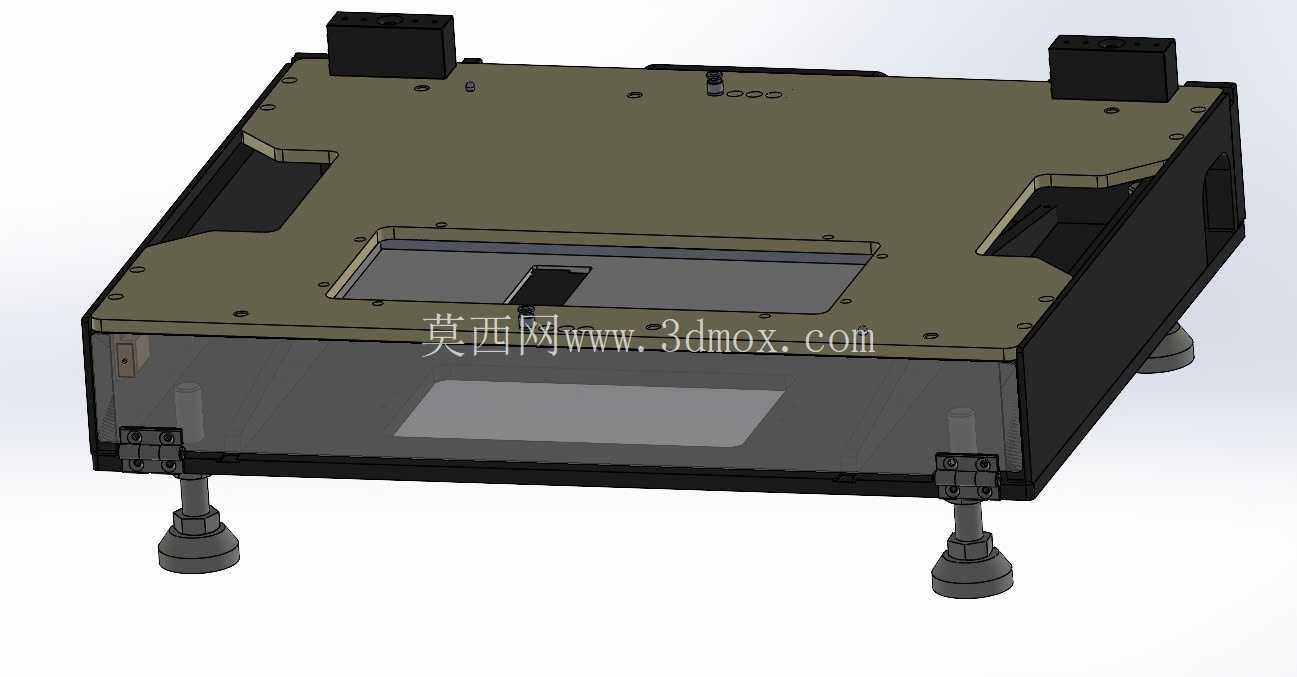

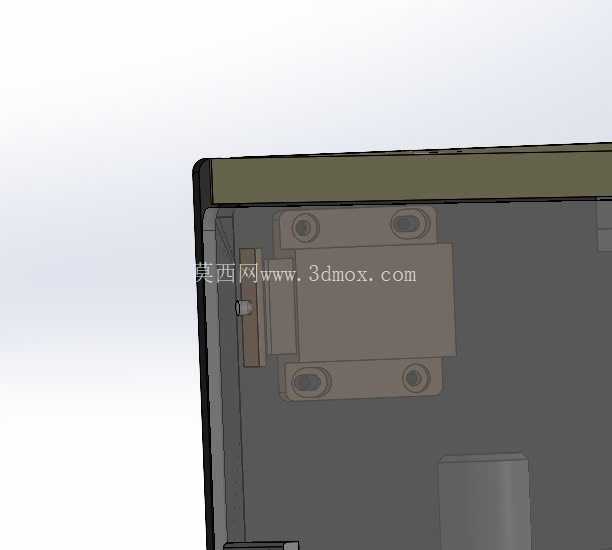

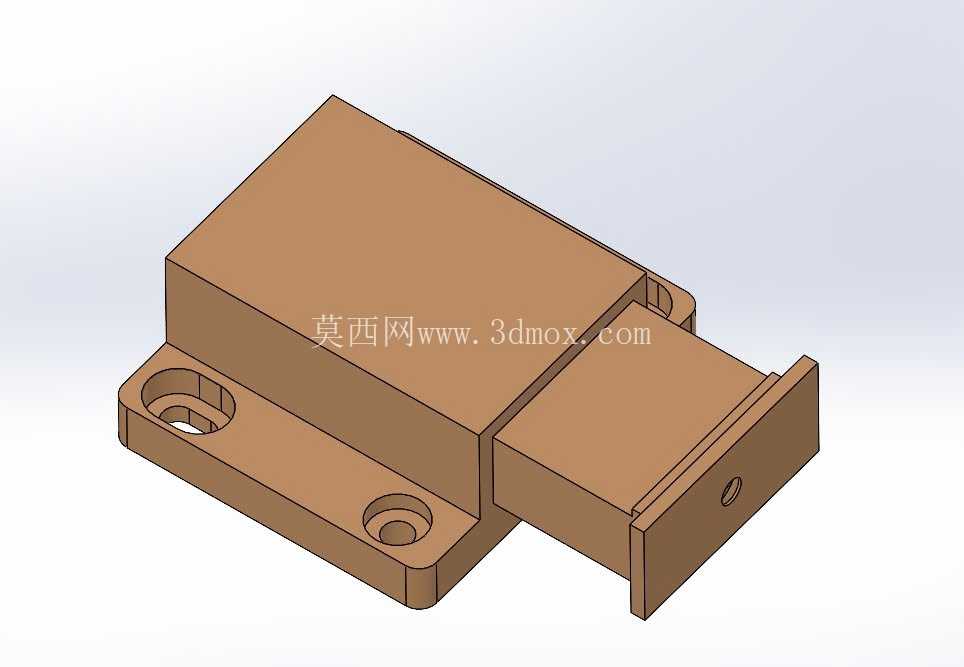

　　这款磁性点击释放铰链常被应用在小型自动化设备的检修门、工装夹具的快开挡板、电子设备的舱门开合场景中，替代传统的卡扣或螺栓连接，实现无额外操作件的快开快合功能。从结构设计来看，整体采用带安装法兰的基座搭配滑动锁止块的布局，基座底部延伸出带两个沉头安装孔的固定翼，安装孔的中心距、沉孔深度都经过适配常用M4/M5内六角螺丝的尺寸校核，安装时可直接将基座贴合在设备框架的安装面上，螺丝沉入孔位后不会突出表面，避免干涉周边部件的运动轨迹。滑动锁止块与基座内部的磁吸组件配合，当外力按压舱门对应位置时，锁止块在内部磁吸与弹性结构的共同作用下完成锁止或释放动作，不需要额外配置把手或者锁具，能让设备外表面保持平整整洁，

　　尤其适合对外观平整度有要求的洁净车间设备、检测仪器外罩使用。设计过程中充分考虑了安装边界的预留，基座主体的矩形轮廓边角做了R2的圆角处理，避免安装时锐边划伤操作人员，锁止块的伸出行程控制在8mm范围内，开合过程中不会超出基座侧边的安装投影范围，在紧凑安装空间内也不会和相邻的管线、其他结构件产生运动干涉。和普通的弹簧卡扣铰链不同，这款结构依靠磁吸提供定位保持力，开合过程的阻尼感均匀，长期使用不会出现弹簧疲劳导致的锁止力下降问题，锁止块端面预留的小孔可用来连接舱门侧的联动件，适配不同厚度的门板安装需求，不需要额外加工定制连接头。在实际选型使用中，这类铰链单组可提供约50N的保持力，

　　单扇检修门对称布置两组即可满足常规1-2kg重的亚克力或薄金属门板的锁止需求，安装时不需要在门板上加工复杂的槽位，只需要对应锁止块的位置预留定位孔即可完成装配，能大幅减少现场安装的加工工作量，也方便后期维护时快速拆卸舱门，不需要借助额外工具就能完成舱门的拆装作业。
