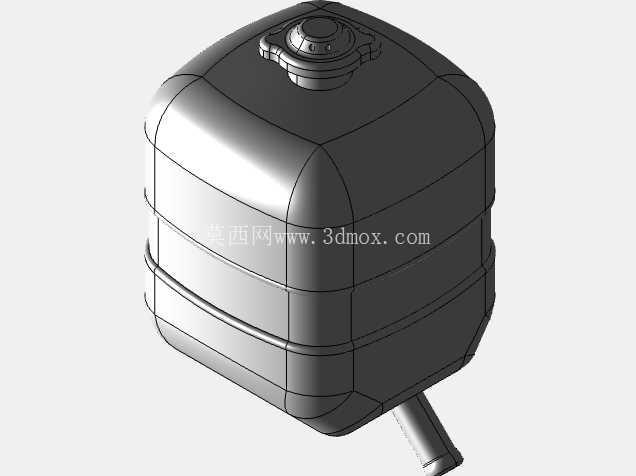

拉达VAZ2101车用膨胀水箱结构设计

　　这款膨胀水箱是适配VAZ2101车型冷却系统的核心辅件，主要承担冷却系统的压力调节、冷却液补偿与气液分离功能，在发动机运行的全工况区间内，平衡冷却回路因温度变化产生的容积波动，避免系统出现气阻、冷却液溢漏或是负压吸瘪管路的问题。从结构设计来看，整体采用近似方倒圆角的罐体造型，区别于传统圆柱形储液罐，这种造型能更好适配VAZ2101发动机舱内的预留安装空间，在有限的舱体布局里最大化储液容积，同时罐体周身设置的多道环形加强筋，既提升了塑料罐体的抗形变能力，能耐受冷却系统正常工作时的正负压力交替变化，也能在车辆行驶过程中降低罐体共振产生的异响。顶部的密封盖集成了压力阀与真空阀结构，建模时还原了盖体的卡扣锁紧结构与密封配合面，

　　保证系统压力超过阈值时能自动泄压，压力过低时能及时导通补气，维持冷却系统压力处于合理工作区间。罐体底部延伸出的连接管路接口，建模时严格匹配实车的管路走向角度，安装时可直接对接发动机冷却回路的溢流管，无需额外调整管路弯折角度，避免管路出现死折影响冷却液流通。从安装边界来看，罐体的外形尺寸完全适配VAZ2101车型翼子板内侧的原厂安装位，罐体侧面的安装固定点位置与原车支架孔位完全对齐，替换安装时无需改动原有支架结构，可直接完成固定。在建模过程中，重点还原了罐体的壁厚分布，尤其是接口位置、加强筋位置的壁厚过渡，避免出现应力集中导致的罐体开裂问题，同时盖体与罐体口部的配合间隙按照实际密封件的压缩量进行预留，

　　保证装配后密封性能符合实车使用要求。这类膨胀水箱的设计核心是在有限的安装空间内平衡储液能力、结构强度与管路对接精度，建模时对各个配合面的公差预留、安装点位的坐标精度都做了精准还原，可直接用于配件复刻、改装方案验证或是冷却系统的仿真模拟分析，能帮助设计人员快速完成相关配件的匹配校核，减少实车试装的调整成本。
