拉达VAZ2123橡胶衬套稳定杆支架

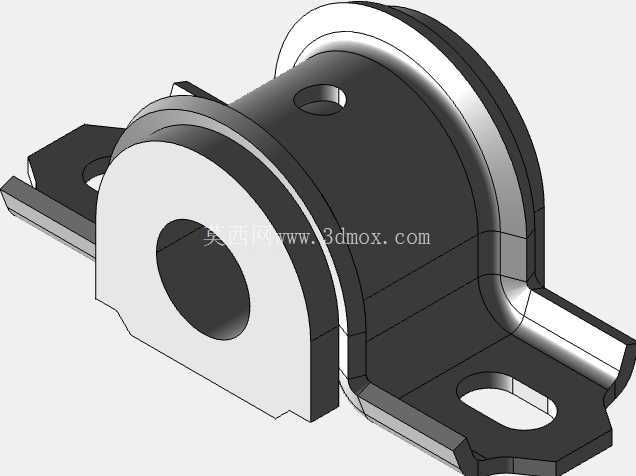

　　这套三维结构对应拉达尼瓦系列VAZ-2123车型前悬架稳定杆的橡胶缓冲固定支座，属于底盘横向稳定杆与车身纵梁之间的柔性连接部件，在实车装配中承担限位、隔振、缓冲侧向载荷的核心作用。横向稳定杆在车辆过弯、单侧车轮颠簸时会产生扭转与小幅位移，若采用刚性铰接，路面冲击会直接传递至车身钣金，既容易造成连接孔位撕裂，也会让底盘异响、操控生硬感明显；带橡胶内衬的套筒式支架正是为解决这一矛盾设计，金属外壳提供刚性安装基准，内部硫化橡胶衬套包裹稳定杆杆身，允许杆体在衬套内做受控转动与微量径向窜动，同时衰减高频振动。

　　从结构布局看，零件主体为中部带贯通圆孔的立式套筒，圆孔轴线水平布置，用于穿入稳定杆杆段；套筒外壁沿径向开设一个小油孔/定位孔，该孔在装配时可用于衬套润滑脂加注或安装定位销，避免橡胶衬套随杆体扭转时发生外圈跟转。套筒两端带有凸起的环形翻边，翻边外径大于筒体，既对内部橡胶衬套形成轴向限位，防止衬套在长期交变载荷下从金属壳体内脱出，也增强了筒体端部的结构刚度，抑制夹紧时壳体发生椭圆变形。套筒底部向左右两侧对称延伸出扁平安装翼板，翼板与筒体为一体冲压焊接成型，每侧翼板上加工一个长圆形腰型安装孔，腰孔的长度方向沿车身前后方向布置，为装配时的孔位公差补偿留出调整余量——整车焊装时车身纵梁上的焊接螺柱位置存在±1.5mm级别的制造偏差，腰孔可让支架在紧固前小幅滑移对位，降低装配应力，避免强行锁紧后支架内部产生残余预应力。

　　建模过程中需重点还原几处工程细节：其一，翼板与筒体衔接的根部采用大圆角过渡，该圆角并非工艺装饰，而是应力释放结构，车辆急转弯时稳定杆传递的侧向力会集中在翼板与筒体的交接焊缝处，直角过渡会在此处形成应力集中峰值，长期使用后易出现焊缝开裂，R3~R5的过渡圆角可将峰值应力降低30%以上；其二，金属壳体为两半冲压扣合结构，分型面沿套筒轴向水平面分布，建模时需保留扣合边的压合搭接余量，对应实际生产中钢板冲压后包覆橡胶衬套再压合锁边的工艺路线；其三，内部橡胶衬套的内孔直径与稳定杆杆径采用过盈配合，过盈量通常控制在0.2~0.4mm，保证杆体与橡胶内圈无相对滑动，所有扭转形变全部由橡胶层的剪切变形吸收，避免金属杆身与橡胶内孔摩擦产生异响。

　　安装边界方面，支架整体高度约为套筒外径的1.2倍，两翼板展开后的总宽度需匹配车身纵梁上的两个安装点间距，翼板底面为完整平面，装配时与纵梁安装面完全贴合，腰孔宽度适配M10或M12的固定螺栓，螺栓拧紧后翼板被压紧在梁面上，依靠摩擦力与螺栓剪切力共同承受横向载荷。套筒内孔的中心高是关键安装尺寸，该尺寸决定了稳定杆装配后的工作姿态，中心高偏差过大会导致稳定杆两端连杆出现别劲，改变悬架侧倾刚度特性。在底盘维保场景中，该零件属于易损橡胶件，车辆行驶数万公里后橡胶会出现老化开裂、弹性下降，表现为过弯侧倾增大、底盘过坑时出现咯噔异响，更换时需将支架整体从纵梁拆下，压出旧衬套后压入新橡胶件，或直接更换支架总成，三维建模时保留的完整安装接口尺寸可直接用于售后替换件的逆向开发与工装夹具设计。
