汽轮机涡轮叶片结构三维设计作品

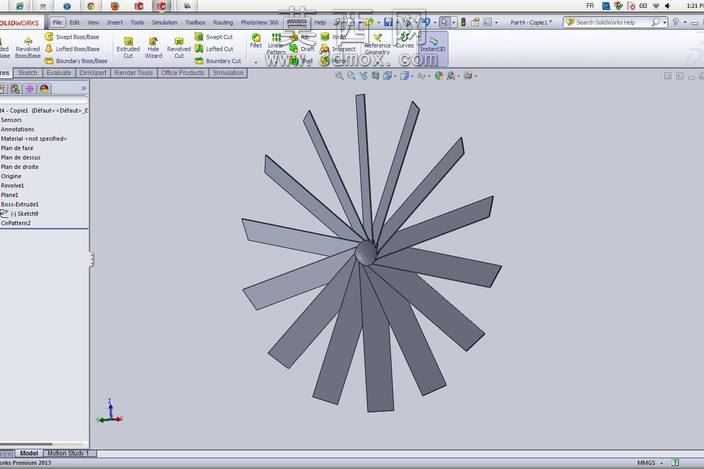

本作品为汽轮机涡轮的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕涡轮的动力转换功能展开结构设计。建模过程首先确定涡轮的中心轮毂基准，以轮毂中心为原点建立圆周阵列基准轴，精准计算每一片叶片的周向分布角度，保证18片叶片沿轮毂周向均匀排布，确保旋转过程中的动平衡性能。叶片部分采用变截面拉伸结合放样特征完成建模，每片叶片从根部到叶顶设置了合理的厚度渐变，根部与轮毂衔接处做了平滑过渡处理，避免应力集中问题，叶片的倾斜角度经过反复调整，匹配汽轮机蒸汽导流的气动需求，能够有效将蒸汽的动能转化为旋转机械能。轮毂部分采用回转体建模方式，中心预留轴孔结构，轴孔边缘设置了定位倒角，方便后续与传动轴的装配配合，轮毂外圆与叶片根部的衔接处做了圆角过渡处理，提升整体结构的结构强度。建模全程采用特征关联设计，叶片的长度、倾斜角度、阵列数量等参数均设置为可编辑参数，后续可根据不同功率的汽轮机设计需求快速调整参数完成改型。材质配置上，整体赋予高温合金钢材质外观，模拟涡轮在高温高压工作环境下的金属质感，渲染阶段调整了金属材质的粗糙度与反光参数，还原金属部件的真实视觉效果，同时对叶片边缘做了细微的倒角处理，避免锐边结构带来的加工与装配隐患。整体结构设计充分考虑了涡轮的工作工况，周向均匀排布的叶片保证旋转时的受力均匀，叶片的曲面造型符合流体力学设计逻辑，能够有效降低蒸汽流动过程中的能量损耗，中心轮毂的轴孔结构满足动力输出的装配需求，各部分特征建模严谨，无冗余几何结构，可直接用于后续的工程图导出、装配模拟以及流体仿真分析，为汽轮机涡轮的结构优化、性能验证提供可靠的三维数字模型基础。
