小型水平轴风力发电机组三维设计作品

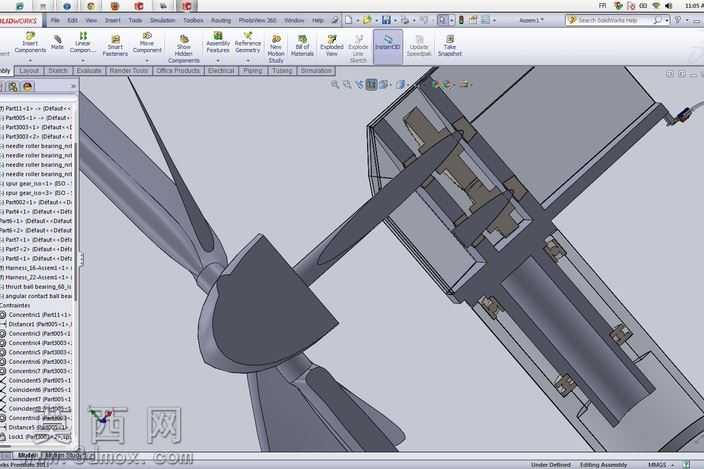

本作品为小型水平轴风力发电机组的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整机气动布局与尺寸链的整体规划，再拆分部件逐一细化建模。首先针对风力发电机组的核心捕风部件叶轮，依据小型风电的气动性能要求，完成叶片翼型的曲面构建，通过放样、曲面剪裁与曲率检查，保证叶片从叶根到叶尖的翼型过渡平滑，扭转角与弦长变化符合气动设计规律，同时完成轮毂与叶片连接结构的建模，还原叶片安装角的可调定位结构，确保叶轮转动的动平衡设计合理性。其次完成导流罩的曲面建模，采用流线型曲面设计降低风阻，与轮毂形成顺滑的气流过渡结构。针对支撑结构塔筒，采用等径直筒的参数化建模方式，还原塔筒与机舱的连接法兰结构，同时细化塔筒底部的安装固定基座结构，保证整机支撑的力学合理性。机舱部分的建模重点还原内部传动与发电单元的布局占位，同时完成机舱外部的防护壳体曲面设计，保证外形与叶轮、塔筒的衔接自然。材质与渲染阶段，叶片与导流罩采用哑光白色复合材料材质，调整材质的粗糙度与反射参数，还原玻璃钢材质的真实质感；塔筒采用浅灰色金属烤漆材质，添加细微的颗粒质感模拟漆面效果；金属连接部件采用金属材质，调整金属度与高光参数还原镀锌金属件的质感。渲染阶段采用柔和的漫反射环境光，搭配主光源模拟自然日光照射，突出整机的曲面轮廓与结构细节，通过多角度渲染展示风力发电机组的整体外观与各部件的装配关系。建模过程中严格控制各部件的装配干涉，通过配合约束完成整机的虚拟装配，还原叶轮转动、机舱偏航的运动自由度，可用于小型风电设备的结构展示、原理演示与前期方案验证，整体模型结构完整，细节还原度高，能够清晰展现水平轴风力发电机组的典型结构组成与外观特征。
