简约红色玩具小车结构设计方案

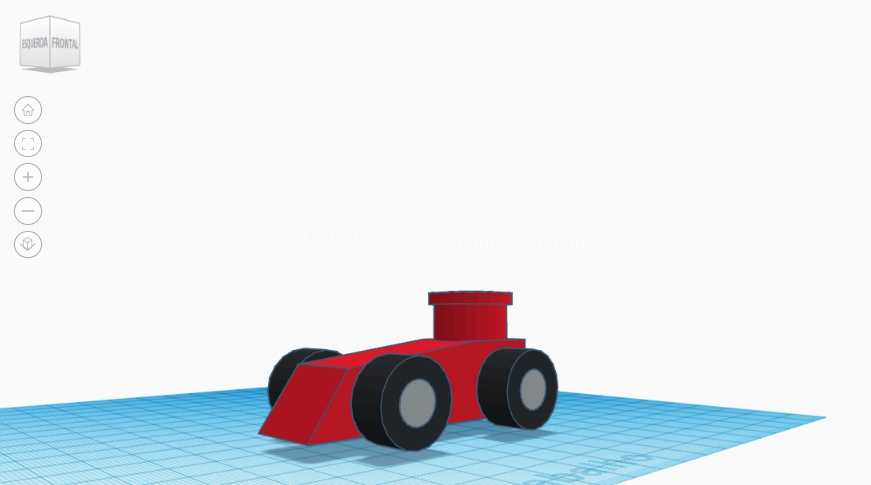

　　这款四轮红色小车的结构设计，最初是面向低龄儿童益智玩具场景做的方案，在做三维结构拆解的时候，首先考虑的是玩具类产品的安全边界，所有外露棱边都做了R2以上的圆角过渡，避免尖锐边角划伤使用者。整体外形采用块面化拼接思路，没有复杂的曲面造型，一方面是降低注塑开模的成本，另一方面也适配小尺寸玩具的装配公差要求，四个车轮采用等直径对称布局，轮距与轴距的比例控制在1:1.8左右，保证推行过程中的稳定性，不会出现侧翻问题。车身主体的红色覆盖件采用一体化壳体设计，顶部预留的凸起结构是模拟驾驶舱的造型，没有额外的活动部件，减少小零件脱落造成的误食风险，这也是儿童玩具设计里必须优先考量的安全指标。车轮部分采用橡胶外圈加硬质塑料轮毂的双层结构，

　　橡胶圈厚度控制在3mm，既可以在木质、瓷砖等光滑地面推行时降低噪音，也能增加摩擦力避免打滑，轮毂中心的轴孔与车身预埋的金属销轴做间隙配合，配合公差控制在H7/g6，保证车轮转动顺畅没有卡滞，同时不会出现松脱晃荡的问题。在实际应用场景里，这类简易小车除了作为儿童桌面玩具，也可以作为自动化流水线里的小型载料托盘载体，只需要把顶部的模拟驾驶舱结构替换成对应尺寸的料槽，就可以承载小重量的电子元器件在轻型流水线上流转，车身底部的平面度控制在0.2mm以内，能够适配常规的皮带输送线平面要求，不需要额外做定位结构调整。设计过程中没有做多余的装饰性结构，所有外露面的拔模斜度统一设置为1.5度，满足注塑生产的脱模要求，壁厚均匀控制在2mm，

　　避免注塑过程中出现缩痕、缺料等问题，四个车轮的安装位置在车身两侧做了内嵌式的限位槽，轮轴安装后不会突出车身外表面，既保证外观的整体性，也避免轮轴剐蹭外物造成转动受阻。整体尺寸控制在掌心可握持的范围，长度约100mm，宽度约60mm，高度约55mm，不管是作为玩具握持还是作为流水线载具使用，都不会占用过多空间，安装边界上没有外凸的安装耳或者固定结构，可直接放置在平面上使用，也可以根据实际使用需求在车身底部粘贴魔术贴或者磁吸片，快速固定在不同的作业台面上。
