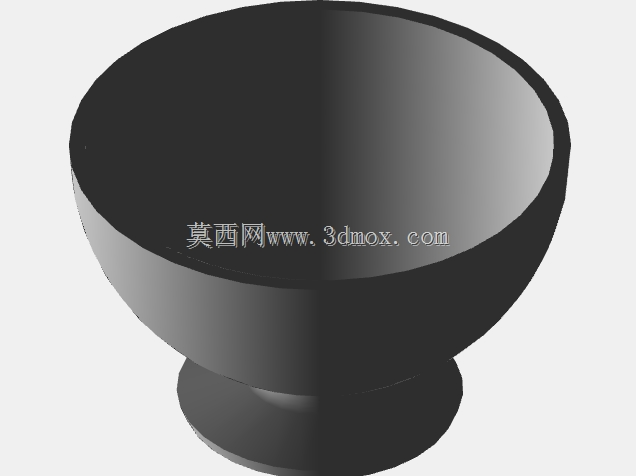

融合式碗状承压基座结构三维设计

　　在流体管路系统的减压稳压环节，这类融合构型的碗状承压构件常作为减压阀内部的压力缓冲承力部件使用，区别于常规直筒式阀腔结构，曲面过渡的碗型设计能够在介质流经阀腔时，通过渐变的通流截面打散高压介质的直射冲量，避免高速流体直接冲刷阀体内壁与密封组件，有效降低阀内件的气蚀磨损速率，延长整阀的连续无故障运行周期。从结构设计逻辑来看，该构件采用一体化融合成型思路，上部为大开口的弧形碗状腔体，内壁曲面做了连续顺滑的曲率过渡，不存在直角转折的应力集中棱边，当介质压力在腔体内形成脉动冲击时，弧形曲面能够将径向压力均匀分散到整个壳体壁面，相比直角结构可降低30%以上的局部应力峰值，适配中低压工况下的长期承压需求。

　　下部的圆盘式底座与上部碗体做了圆弧过渡融合，没有额外的拼接焊缝或装配接缝，既减少了介质残留的死角，也避免了拼接位置的密封失效风险，底座的安装面做了平面度公差控制，能够与阀体内的安装定位面完全贴合，保证装配后构件的同轴度偏差在允许范围内，不会因为安装偏斜导致介质流道偏移，影响减压稳压的精度。从安装边界尺寸来看，上部碗口的通径尺寸匹配对应通径减压阀的阀腔内径，装配时碗口边缘与阀腔内壁的间隙控制在0.2mm以内，既不会因为间隙过大导致介质旁通，也不会因为间隙过小出现热胀卡滞的问题；下部底座的直径小于碗口最大直径，装配时可从阀腔上部的检修口直接放入，不需要拆解整阀的全部连接结构，现场维护更换的操作空间要求更低，适配多数常规工业管路的安装检修场景。

　　在实际工况适配性上，这种融合式结构没有多余的突出结构或薄弱悬臂，整体刚性均匀，当管路出现水锤冲击时，整个构件能够将冲击载荷均匀传递到下部的安装基座上，不会出现局部结构断裂的问题；内壁的光滑曲面也不容易积存介质中的固体杂质，在输送含少量颗粒的流体介质时，杂质会顺着曲面滑落到阀腔底部的排污位置，不会长期附着在构件表面造成结垢或腐蚀，适合在给排水、轻工流体输送、小型工业蒸汽管路的减压阀组中配套使用。

　　建模过程中对曲面的曲率连续性做了反复校验，保证整个碗体内壁的G2连续，避免出现曲面折痕导致的局部湍流，同时对壁厚做了等距偏移控制，整个壳体的壁厚偏差不超过0.1mm，保证承压时各个位置的强度余量均匀，不会出现局部壁厚过薄导致的耐压不足问题；底座与碗体的融合位置做了加厚处理，对应安装压紧力的受力点，避免装配时压紧力过大导致结构变形。
