交流稳压器配套切割工装结构设计

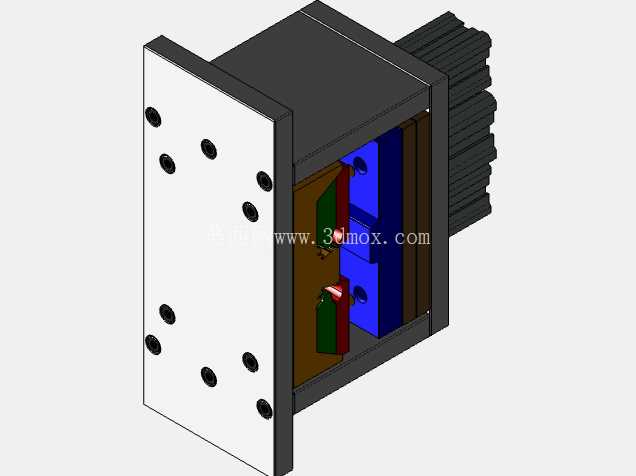

　　这套切割工装主要服务于交流稳压器生产环节中，铁芯叠片、绝缘衬层等片状构件的定尺裁切工序，在中小型电力配件加工车间、稳压器组装产线的前置备料工位应用较多，能替代传统人工划线裁切的作业方式，降低叠片尺寸偏差带来的铁芯装配间隙问题。从结构布局来看，工装采用侧装式安装基准面，安装板上预留了8处对称分布的沉头固定孔，可直接通过内六角螺栓锁紧在裁切设备的滑台端面，安装面平面度公差控制在0.02mm以内，避免长期受冲裁反力出现安装偏移。工装内部的裁切工位做了分层限位设计，针对稳压器铁芯常用的硅钢片、环氧绝缘板两种材质，分别设置了对应的定位挡边，挡边位置可根据裁切料宽做±15mm的微调，适配不同容量等级稳压器的叠片尺寸需求，

　　无需额外更换定位块就能完成多规格料件的裁切切换。设计时优先考虑了冲裁力的传导路径，将裁切动刀的受力方向直接导向后侧的安装基座，避免侧向受力导致的刀座变形，动刀与定刀的配合间隙控制在0.03mm-0.05mm区间，既能保证硅钢片裁切后无毛刺、无层间错位，也能减少刀刃的非正常磨损，延长刀具更换周期。工装后侧预留的散热齿状结构，是针对连续裁切作业时刀座区域的温升问题设计的，长时间批量作业时可通过增大接触面积散掉摩擦产生的热量，避免刀体过热导致的裁切刃口退火变软。从安装边界来看，工装整体横向安装尺寸适配常规200mm行程的气动滑台，纵向伸出长度不会超出稳压器叠片备料台的操作范围，操作人员上下料时无需额外伸展肢体，符合工位操作的人机工程要求。

　　内部的弹性压料结构在动刀下行前会先压紧待裁切料件，避免裁切过程中料件移位导致的尺寸超差，压料力可通过内置的弹簧预紧螺母调节，针对不同厚度的硅钢片、绝缘板匹配对应的压料力度，不会出现压痕过深或者压持不牢的问题。整套结构没有多余的冗余设计，所有部件都围绕裁切精度、安装便捷性、长期作业稳定性三个核心需求布置，日常维护时只需拆开侧面板就能完成刀刃更换、间隙调整操作，无需将整个工装从设备上拆卸，能减少产线停机维护的时间。
