多向孔加工箱式夹持工装

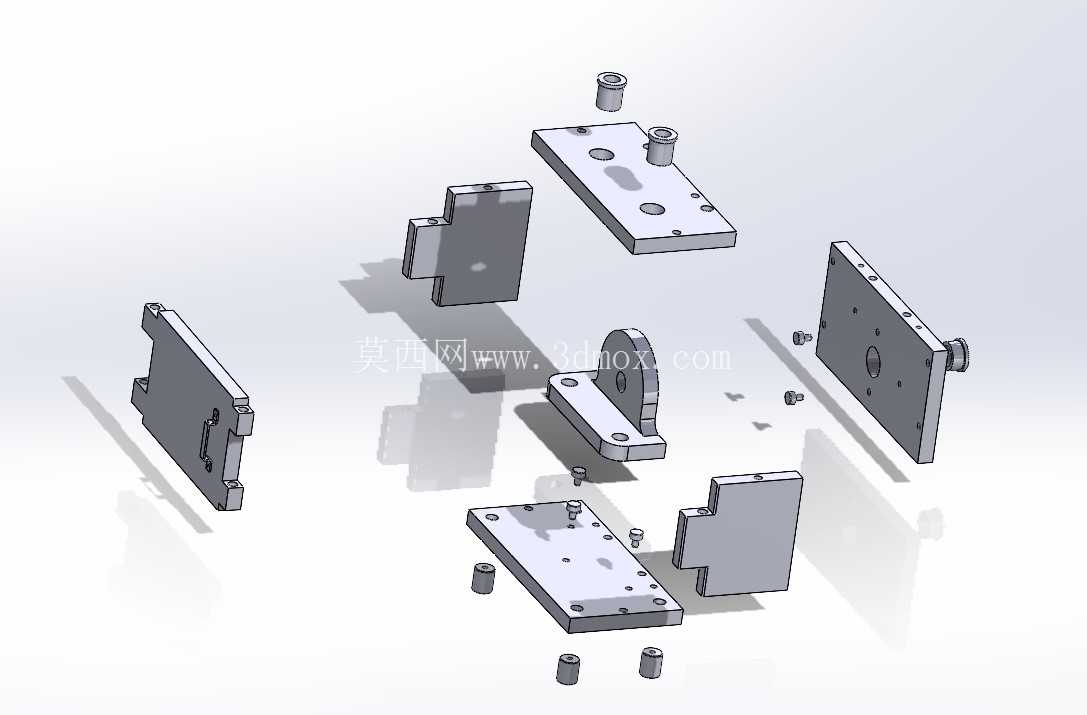

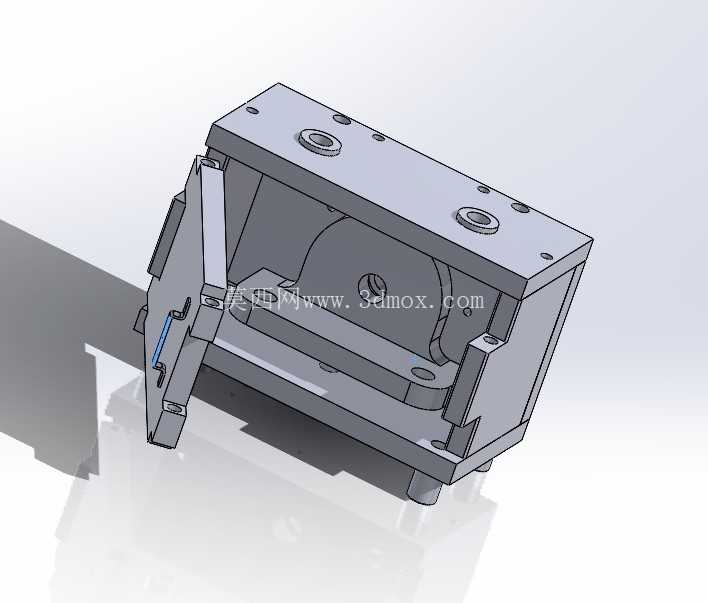

　　在精密零部件的孔系加工场景中，常规平口钳或简易压板往往只能实现单方向的工件压紧，遇到需要从多个立面、斜向同步完成钻孔、铰孔、攻丝工序的箱体类或异形块类工件时，反复拆装找正会带来累计定位误差，也会大幅拉长单件加工的辅助时长，这款多向夹持的箱式夹具正是针对这类加工痛点设计的。从结构布局来看，整体采用框式箱型基体作为承载主体，基体顶面预留了两组带沉台的安装孔位，可直接通过内六角螺栓固定在钻床工作台、加工中心T型槽台面或者专用分度工装的连接板上，安装边界控制在常规小型台钻的工作台行程范围内，不需要额外拓展工作台面即可完成装夹。夹具的侧向设置了可滑移的压紧摆臂，摆臂与基体之间通过精密配合的导向槽连接，

　　配合端面的锁紧螺钉可以根据工件的实际外轮廓尺寸调整压紧行程，不需要更换定制压块就能适配一定尺寸区间内的方形、带局部凸台的工件，摆臂的压紧端面做了防滑齿纹处理，避免加工过程中工件受切削力作用出现位移。基体内部设置了定位支撑台，工件装入后可以先靠住支撑台完成初定位，再调整两侧摆臂的压紧量，确保工件待加工的孔位轴线与刀具进给方向完全重合，不需要反复打表找正。区别于普通的单向压紧夹具，这款箱式结构的夹具在多个立面都预留了刀具避让空间，当工件装夹完成后，刀具可以从顶面、两个侧立面三个方向接近工件完成加工，不需要二次松夹翻转工件，从根源上避免了二次装夹带来的位置度误差。在实际使用场景中，这类夹具多用于小型电子结构件、液压阀块、

　　电源壳体类零件的多孔加工工序，尤其是在小批量多品种的加工场景下，可调整的压紧行程能减少专用夹具的制作成本，框式的基体结构本身具备足够的刚性，即使在硬质合金刀具高速钻削的工况下，也不会出现基体颤振导致的孔壁粗糙度超差、孔位偏移问题。设计过程中特意将压紧机构的操作端设置在夹具的外侧，操作人员在装夹工件时不需要将手伸入框体内部，避免装卸工件时被棱角刮伤，也能缩短单工件的装夹操作时间。基体底部的支撑脚做了等高研磨处理，确保夹具安装到工作台面后整体的水平度误差控制在0.02mm以内，不会因为基体倾斜导致加工出的孔出现轴线倾斜的问题。
