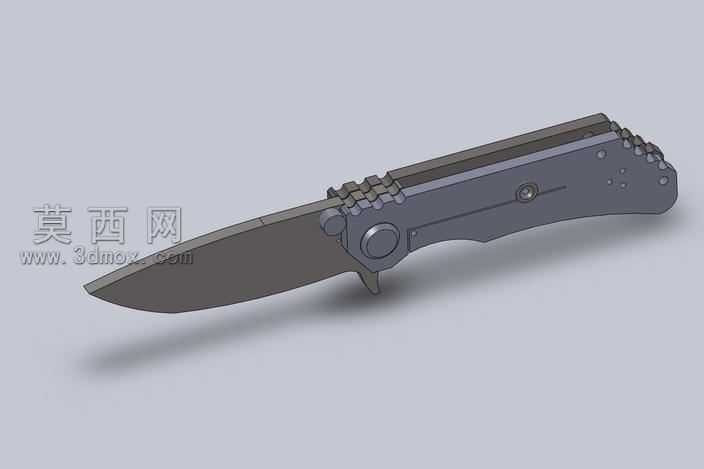

户外便携折叠战术折刀三维结构设计

本作品为户外便携折叠战术折刀的三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，对刀具的每一处结构细节都进行了精准还原。建模阶段首先完成刀片主体的轮廓绘制，采用水滴头刀型设计，通过拉伸、切除、倒角等基础特征构建刀片的基础形态，对刀刃部分做了渐变厚度处理，从刀脊到刀刃逐步减薄，还原真实刀具的刃口切削角度，同时在刀片根部设计了与主轴配合的枢轴孔、定位卡槽以及快开鳍结构，确保折叠展开动作的结构合理性。刀柄部分采用G10贴片搭配金属内衬的双层结构设计，建模时分别构建了金属内衬的骨架结构、外侧防滑贴片的纹理特征，对刀柄表面的防滑凹槽、指位凹陷做了精细化的曲面处理，通过扫描、放样特征还原贴合人手握持的人体工学弧度，避免生硬的直角棱角带来的握持不适感。枢轴结构作为折叠刀的核心功能部件，单独构建了主轴螺丝、止推垫片、锁片的独立零件，通过装配体配合关系实现刀片绕主轴旋转的活动自由度，同时还原了线锁结构的锁定逻辑，刀片展开时锁片可自动卡入刀片根部的锁定槽，保障使用状态下的结构稳定性，刀柄尾部设计了可穿挂伞绳的挂绳孔以及背夹结构，背夹采用弹性金属片形态，通过螺丝孔位与刀柄主体完成装配固定。渲染阶段采用哑光金属材质赋予刀片与金属内衬，模拟不锈钢表面的细腻磨砂质感，对刀刃边缘做了轻微的反光强化处理突出刃口锋利感，刀柄贴片采用深灰色哑光防滑材质，添加细微的颗粒纹理还原真实握持触感，场景搭建采用柔和的漫反射打光，在刀具下方投射出柔和的接触阴影，突出整体结构的立体感与装配精度。整个设计充分考虑了折叠刀具的便携性与实用性，所有结构尺寸均参考量产折刀的真实参数设定，各活动部件之间预留了合理的装配间隙，既保证折叠动作的顺畅度，又避免结构松动带来的安全隐患，完整还原了战术折刀从折叠收纳到展开锁定的全流程结构逻辑。
