导向块组件多视角工程结构设计

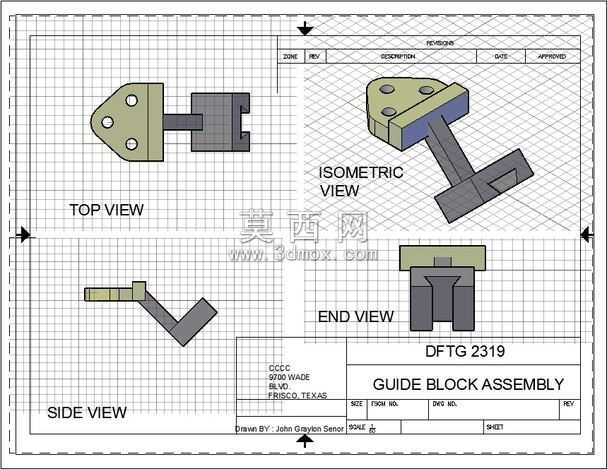

本导向块组件采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械制图投影规范，同步构建了顶视图、侧视图、端视图及等轴测视图四个标准视角的展示结构，确保各视角下的零件轮廓、装配关系完全对应，无投影错位或尺寸矛盾问题。建模阶段首先完成安装基座的特征构建，基座采用带三个定位安装孔的类三角板结构，通过拉伸、倒角、孔特征命令生成实体，安装孔位置严格匹配装配定位需求，孔边做倒角处理避免装配应力集中。随后完成连接臂与导向托架的结构建模，连接臂采用矩形截面杆体结构，一端与基座通过凸台定位结构实现精准对接，另一端连接L型导向托架，托架部分设置有导向限位槽结构，槽体尺寸与被导向件的运动行程完全匹配，可实现对滑动部件的稳定导向与行程限位。材质配置上，安装基座采用哑光金属材质模拟钢制安装件质感，连接臂与托架采用深灰色硬质合金材质，表面做细微磨砂纹理处理，还原真实机械加工零件的表面质感，渲染阶段采用正交投影模式输出工程视图，搭配网格背景与标准工程图标题栏，清晰标注各视图名称与组件编号，完整呈现组件的装配逻辑与结构细节。设计过程中重点考量了组件的导向稳定性与安装便捷性，三个安装孔呈三角形分布可提供稳定的安装固定效果，连接臂的长度与弯折角度经过反复校核，确保导向托架的工作面与被导向件的运动方向完全平行，避免导向过程中出现卡滞或偏磨问题，各零件的衔接处均设置有定位止口，可降低装配难度，提升装配精度，整体结构紧凑，功能明确，可直接用于工装导向机构的配套设计参考。
