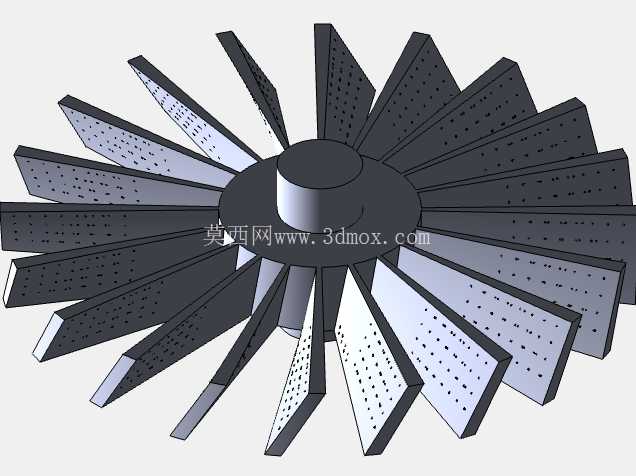

带径向冷却孔的径向式涡轮叶片结构

　　这类带冷却孔的涡轮叶片，主要应用在中小型燃气透平、废气涡轮增压器以及小型工业膨胀机的叶轮组件中，作为能量转换的核心做功部件，直接决定整套透平设备的能量转换效率与高温工况下的运行寿命。实际运行过程中，高温工质会直接冲刷叶片表面，叶片本体需要同时承受高速旋转带来的离心载荷、工质脉动带来的交变振动载荷，以及高温带来的材料蠕变风险，因此在叶片本体上布设密集的径向冷却孔，是兼顾结构强度与散热效率的成熟设计方案。从结构设计逻辑来看，该叶轮采用整体式轮盘结构，叶片沿轮盘周向均匀排布，叶型采用等截面直叶片设计，相较于扭曲叶片，加工难度更低，适配小流量、中等转速的工况场景，叶片根部与轮盘采用一体化衔接，避免了装配式叶片存在的连接间隙与应力集中问题，

　　能够承受更高的旋转线速度。冷却孔沿叶片叶身的弦长方向均匀排布，孔道沿叶片厚度方向贯通，运行时冷却介质可从轮盘中心的导流腔进入，通过叶片内部的孔道直接带走叶身的热量，在叶片表面形成均匀的冷却气膜，降低高温工质对叶片本体的热冲击，相比无冷却结构的涡轮叶片，可耐受的工质温度能提升150-200℃，大幅延长高温工况下的部件更换周期。从安装边界来看，轮盘中心设置有圆柱形定位凸台，凸台外径与配套主轴的安装轴径采用过渡配合，装配时通过端面键或者过盈配合传递扭矩，轮盘的轴向厚度根据转速等级做了等强度优化，靠近中心的轮毂部分厚度更大，向外缘延伸的过程中厚度逐步减薄，平衡旋转过程中的离心应力分布。叶片的安装角经过气动计算优化，

　　在额定转速下能够保证工质顺畅流入叶栅通道，减少气流分离带来的能量损失，叶顶与配套壳体之间预留有合理的径向间隙，既避免运行过程中热胀导致的叶顶刮蹭，又能控制间隙漏气损失在合理范围内。建模过程中需要重点关注冷却孔的排布位置与叶片应力集中区域的避让，孔边需要做微小的倒角处理，减少交变载荷下的裂纹萌生风险，同时要保证所有叶片的周向角度误差控制在极小范围内，避免旋转过程中出现动不平衡量，影响整套转子系统的运行稳定性。
