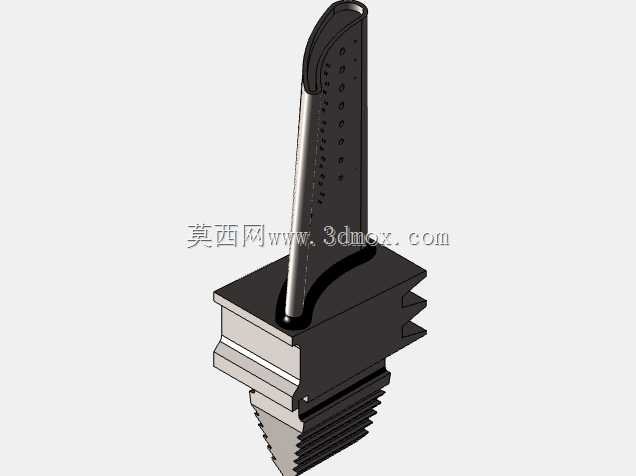

带凹坑结构的涡轮叶片火焰冷却部件

　　该部件属于燃气涡轮类热端装备的核心冷却构件，主要应用在航空发动机、地面重型燃气轮机的涡轮一级导叶与动叶工作段，直接面对燃烧室出口的高温燃气冲刷，工作环境温度往往超过金属基体的耐受极限，因此冷却结构的设计直接决定了部件的服役寿命与整机的热效率表现。从实际工况来看，燃烧室喷出的高温燃气流速可达每秒数百米，不仅携带大量热量，还夹杂有燃烧产生的硬质颗粒，对叶片表面造成持续的冲蚀与热冲击，传统的光滑气膜冷却结构在高湍流度燃气流场下，冷却气膜容易被主流燃气吹散，无法在叶片表面形成连续的隔热层，导致叶片局部温度过高，出现热疲劳裂纹甚至烧蚀失效。这款带凹坑的涡轮叶片冷却结构，在叶片型面沿燃气流动方向排布多组内凹的凹坑结构，凹坑的深度、

　　直径与排布间距经过流场仿真优化，当冷却气流从叶片内部的冷却通道通过表面气膜孔流出后，会在凹坑位置形成局部的低速涡流区，一方面可以延缓冷却气流与高温主流的掺混速度，让冷却气膜更均匀地覆盖在叶片表面，另一方面凹坑结构可以改变边界层的流动状态，降低燃气与叶片表面的对流换热系数，减少热量向叶片基体的传递。从结构设计来看，叶片根部采用带定位台阶的螺纹安装结构，安装时可以通过螺纹段与涡轮盘上的安装座实现可靠连接，根部的定位台阶可以保证叶片安装的周向位置精度，避免工作过程中出现叶片转动偏移，同时根部的密封面可以配合密封件，防止冷却气流从安装间隙泄漏，保证冷却气路的压力稳定。叶片的叶型采用符合气动设计的扭转变截面设计，从根部到顶部的弦长、

　　安装角逐渐变化，匹配涡轮级的流道截面变化，保证燃气在流道内的膨胀做功效率，凹坑结构全部布置在叶片的压力面与吸力面的高温区域，避开了叶片前缘的滞止区与尾缘的薄边区域，不会对叶片的结构强度造成明显削弱。叶片内部设计有蜿蜒的冷却流道，冷却气流从根部的进气口进入后，先在内部流道形成冲击冷却，带走叶片基体的热量，再通过表面的气膜孔流出，配合表面凹坑的气膜强化作用，实现复合冷却效果，相比传统的光滑叶片冷却结构，在相同冷却流量下，可以让叶片表面的最高温度降低数十摄氏度，或者在相同的叶片耐受温度下，允许提高涡轮前温度，直接提升整机的循环效率。在实际装配过程中，该部件的安装边界需要匹配涡轮盘上的螺纹孔深度与定位端面的平面度要求，

　　叶片安装后需要进行力矩校核，保证螺纹连接的预紧力符合设计要求，避免高速旋转过程中出现叶片松动。同时叶片表面的凹坑结构在加工时需要保证凹坑的边缘光滑无毛刺，防止在工作过程中出现应力集中，导致疲劳裂纹萌生，凹坑的排布位置需要与内部的气膜孔位置精准对应，保证冷却气流流出后可以顺利进入凹坑形成稳定的涡流结构。从应用场景拓展来看，这类凹坑强化冷却的结构不仅可以用在航空发动机的涡轮叶片上，也可以推广应用在地面燃气轮机、车用涡轮增压器的涡轮叶轮上，针对不同尺寸的叶片，可以调整凹坑的尺寸、排布密度与深度，匹配不同的流场参数与冷却需求，在不改变叶片主体气动外形的前提下，大幅提升冷却效率，延长部件的服役周期，降低热端部件的维护更换成本。在建模过程中，需要重点保证叶型的曲面精度，凹坑与叶型表面的相切过渡质量，以及根部螺纹与定位台阶的尺寸公差，确保模型可以直接用于后续的流场仿真、结构强度校核以及加工工艺编制，凹坑的阵列排布需要沿叶型的曲面法向进行，保证每个凹坑的深度与开口尺寸一致，避免出现局部凹坑过深削弱叶片壁厚，或者过浅无法起到涡流强化作用的问题。
