V6货车发动机活塞实体还原结构

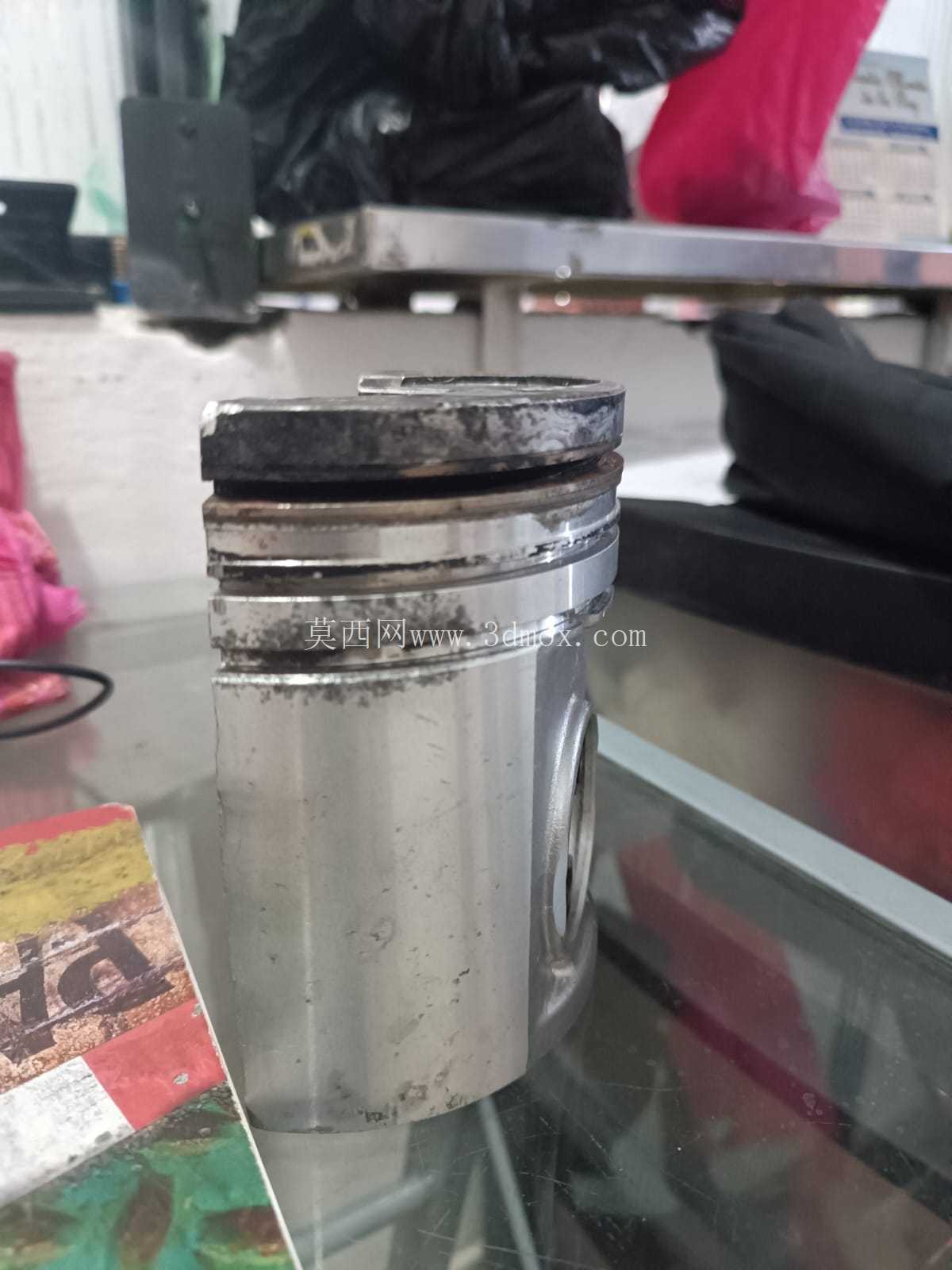

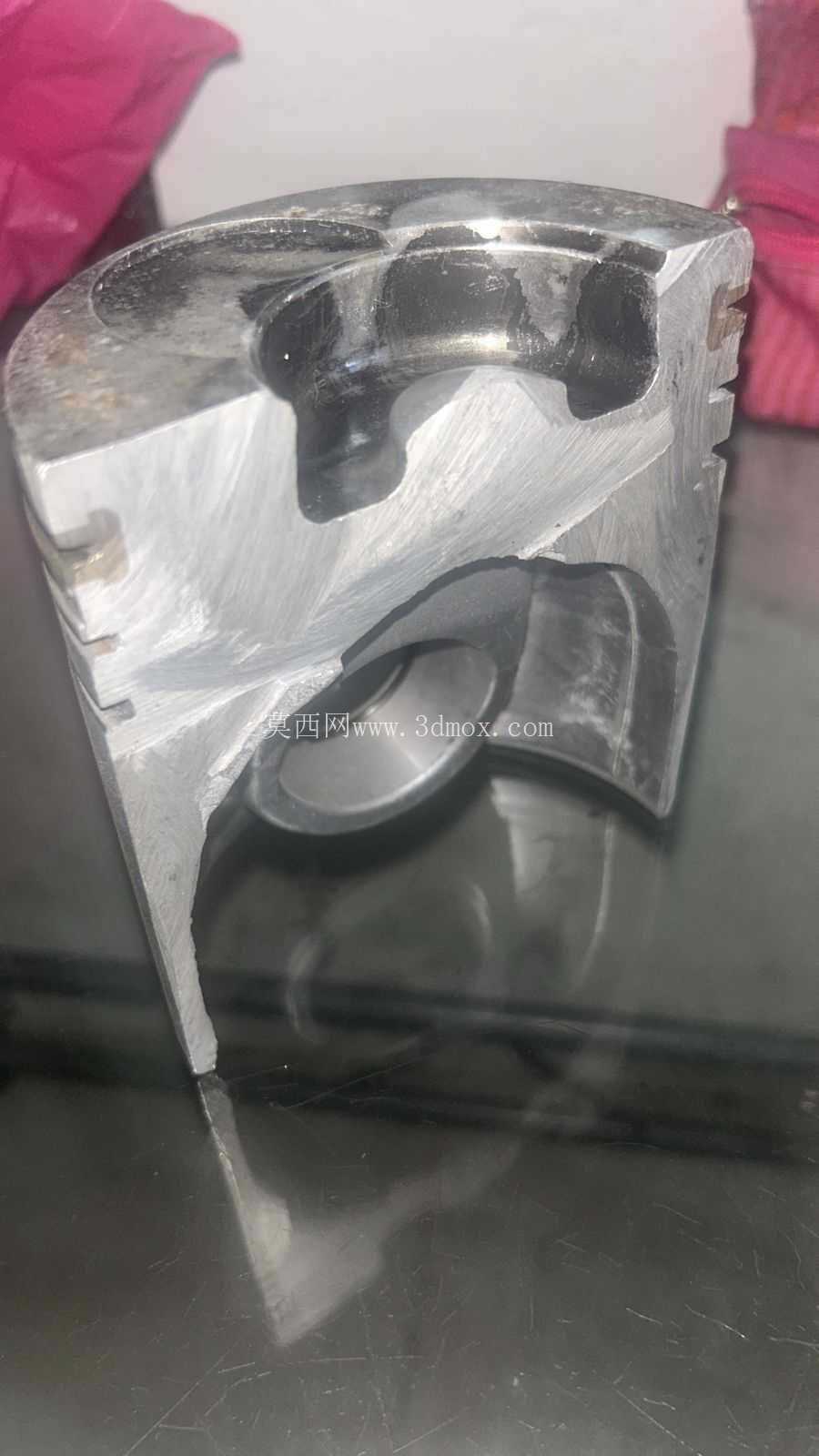

　　这款活塞结构还原自V6货车动力单元的实装部件，在商用车动力总成中，活塞是将燃烧热能转化为机械动能的核心执行件，直接决定发动机的动力输出效率、运行可靠性与服役寿命，广泛适配中型货运车辆的V型六缸柴油动力配置，日常承担高负荷、长周期的往复做功任务，是发动机大修、逆向研发、教学演示环节中重点测绘还原的核心零部件。从结构设计逻辑来看，该活塞完全遵循实车部件的尺寸边界建模，顶部保留了原部件的燃烧室凹坑造型，这一结构直接影响缸内油气混合的涡流走向，匹配V6发动机的喷油夹角与气门避让空间，避免活塞运行至上止点时与进排气门、喷油嘴发生运动干涉。活塞头部的环槽结构完全复刻实车配置，包含两道气环槽与一道油环槽，气环负责密封燃烧室内的高压燃气，

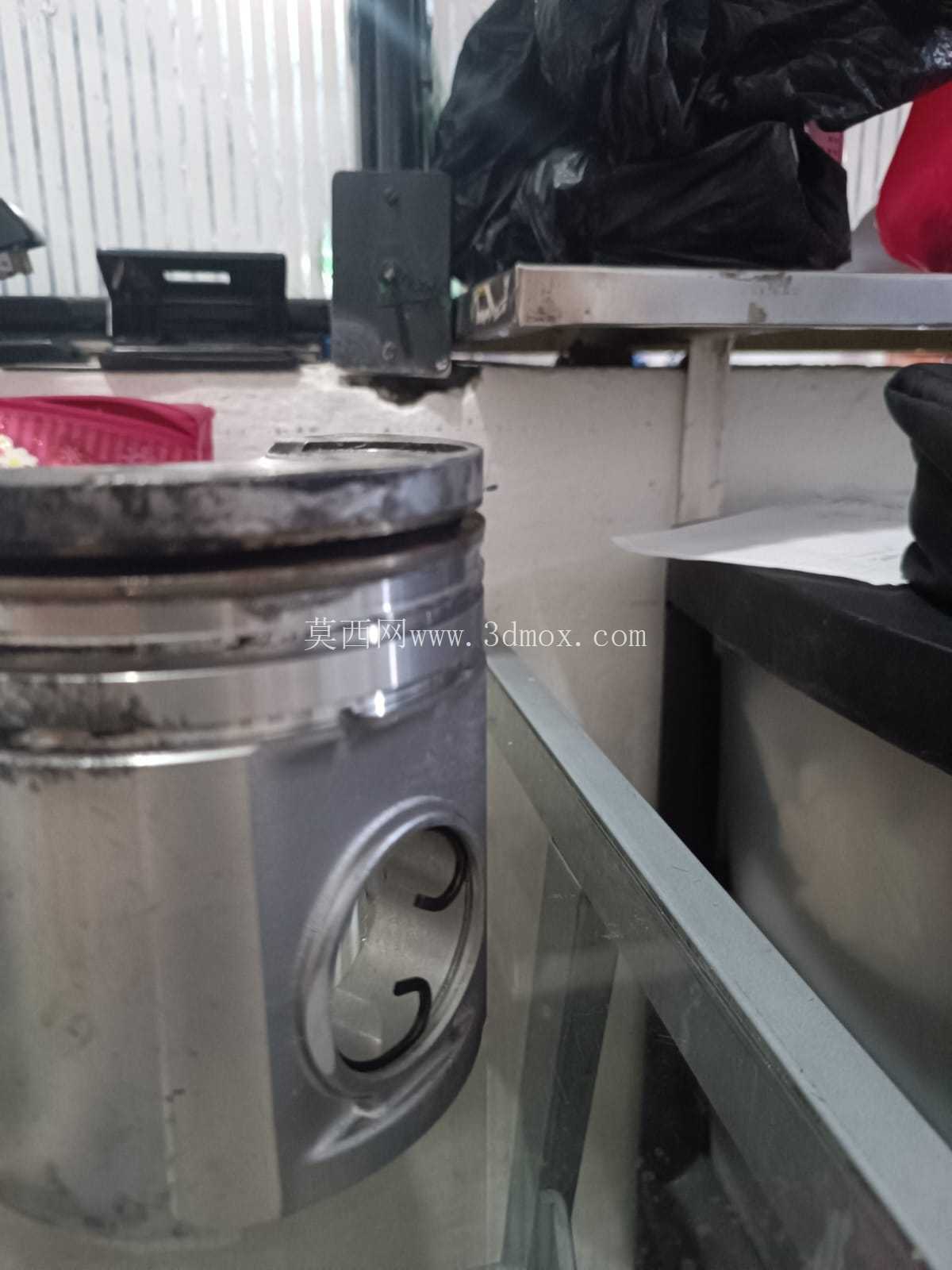

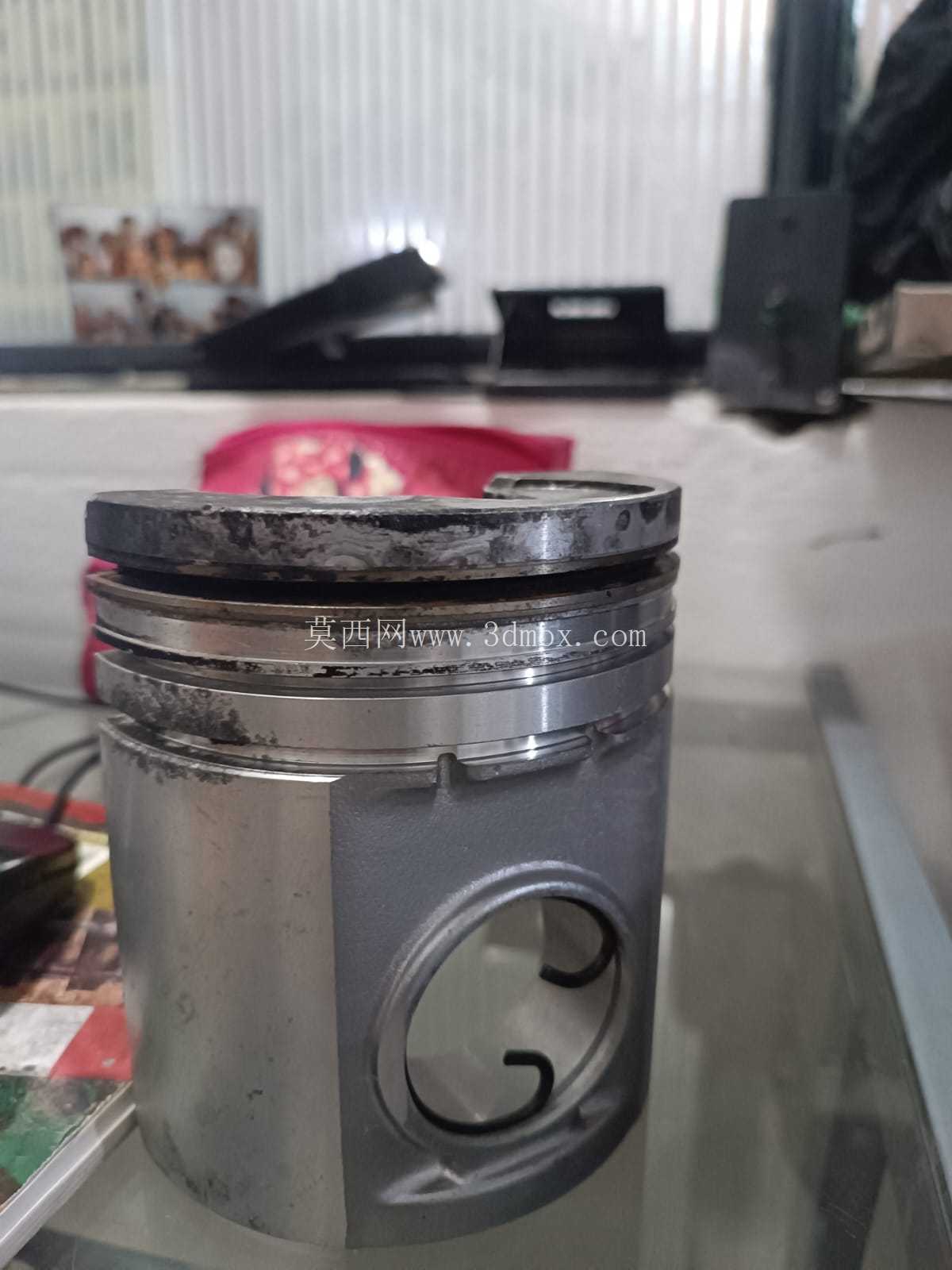

　　油环则负责刮除缸壁多余润滑油，环槽的宽度、深度以及侧隙参数均按照实车测量值还原，可直接用于环组匹配的结构验证。活塞裙部采用了适配缸套的微椭圆型线设计，这一细节是建模过程中重点还原的部分——冷态下裙部的椭圆度可抵消热膨胀带来的形变量，避免发动机热机后活塞在缸套内出现卡滞，同时裙部表面的石墨涂层区域也做了结构区分，对应实车部件的减摩处理位置，可直观展示活塞与缸壁的接触受力区域。活塞销座孔位于裙部两侧，建模时保留了销孔的内倒角与卡簧槽结构，销孔的中心偏移量完全匹配实车设计，这一偏移设计可降低活塞换向时对缸壁的敲击噪声，优化发动机运行的平顺性。从安装边界来看，该活塞的总高度、压缩高度、裙部直径均与原V6货车发动机的缸套参数匹配，

　　活塞销的直径、连杆小头的配合间隙也按照实装标准还原，可直接用于曲柄连杆机构的运动仿真，验证活塞在上、下止点的运动行程，以及与曲轴、连杆的运动干涉情况。在实际工程应用中，这类基于实车逆向的活塞模型，既可以用于职业院校的发动机结构教学，帮助学员直观理解活塞的环组配置、受力特点与装配关系，也可以用于动力改装、零部件国产化替代的结构验证，通过三维模型提前校核活塞与燃烧室、气门、连杆的匹配度，减少实物测绘的反复试错成本，同时也能为发动机故障分析提供直观的结构参考，比如针对活塞环槽磨损、裙部拉伤等常见失效形式，可结合模型结构分析故障产生的受力原因。
