轿车卡车通用直列四缸动力总成结构

　　这套直列四缸动力结构，是目前民用燃油动力领域应用覆盖最广的构型之一，从紧凑级家用轿车到轻型载货卡车，甚至部分小型工程作业机械的动力源，都能见到同构型产品的身影。整套结构的核心做功逻辑，是通过四个活塞在气缸内的往复直线运动，配合曲轴的曲柄相位差设计，将燃油燃烧产生的爆发压力转化为曲轴的旋转扭矩输出，四缸布局的点火间隔均匀，相比三缸及以下缸数构型，运转平顺性有本质提升，同时相比六缸及以上构型，体积控制更具优势，能适配更多前置动力舱的布局需求。

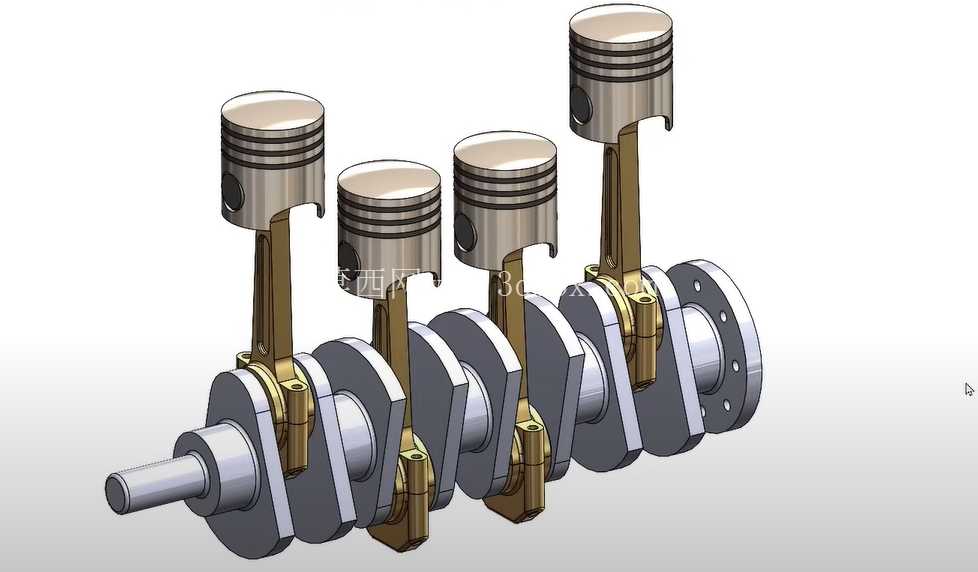

　　从结构设计逻辑来看，整套模型完整还原了曲柄连杆机构的核心配合关系：四个活塞分别对应曲轴上四个错相位的曲柄销，相邻缸曲柄销相位差为180度，保证做功行程交替衔接无动力断档，活塞上的三道环槽结构分别对应气环与油环的安装位，气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆采用小头连接活塞销、大头连接曲柄销的铰接结构，大头处设计有分体式轴瓦安装位，能有效降低运转过程中的摩擦损耗，同时预留了充足的润滑油道通路，保证高转速工况下的润滑可靠性。

　　在安装边界与尺寸适配层面，直列四缸的布局让整机的横向宽度控制在合理区间，曲轴两端分别预留了前端轮系安装位与后端飞轮连接法兰，前端可直接挂载正时机构、水泵、发电机等附件轮系，后端法兰可匹配手动或自动变速箱的输入轴连接结构，整机的缸体安装支点位置，也完全符合主流乘用车与轻型卡车的动力悬置安装标准，可直接用于前置前驱、前置后驱等不同驱动形式的整车动力舱布局匹配。

　　实际应用场景中，这类四缸动力结构可覆盖1.0L到2.5L左右的排量区间，通过调整缸径与冲程参数，可分别偏向低转速扭矩输出或高转速功率输出，适配不同车型的动力需求：偏向低扭的调校版本可满足轻型卡车的载货起步、爬坡需求，偏向高功率的调校版本则可满足家用轿车的加速、高速巡航需求。建模过程中完整还原了各部件的配合公差基准，活塞与气缸壁的间隙、连杆大头与曲柄销的配合间隙、曲轴轴向窜动间隙都符合量产机型的设计标准，可直接用于动力结构教学、整车动力匹配仿真、新机型结构改型参考等场景，能帮助结构设计人员快速理解四缸动力的核心运动逻辑，减少前期构型设计的重复工作量。
