民用航空涡扇喷气式航空发动机外观结构

　　这款航空喷气动力装置的三维结构，核心面向民用支线、干线民航客机的动力系统选型参考、教学演示与结构拆解场景，也可作为航空科普展项、机务维修培训的具象化教具使用。实际工况中，这类大涵道比涡扇结构承担着为飞行器提供核心推进推力的作用，前端大尺寸风扇吸入的气流分为内外两路，外涵道气流直接产生八成以上的巡航推力，内涵道气流经压气机增压、燃烧室喷油燃烧后驱动涡轮做功，带动前端风扇与压气机持续运转，高温燃气从尾喷口排出补充推力，整体热效率与推进效率直接决定飞行器的航程、油耗与巡航速度表现。设计过程中优先还原了真实航发的气动外形逻辑，进气道唇口采用流线型钝头设计，避免大迎角飞行时进气道内出现气流分离，保证压气机进口流场均匀稳定；

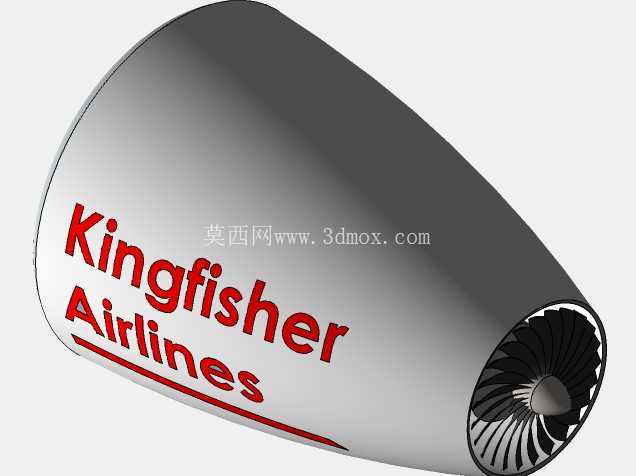

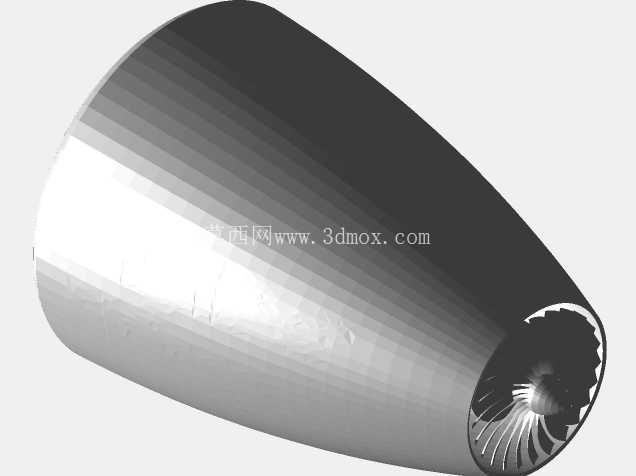

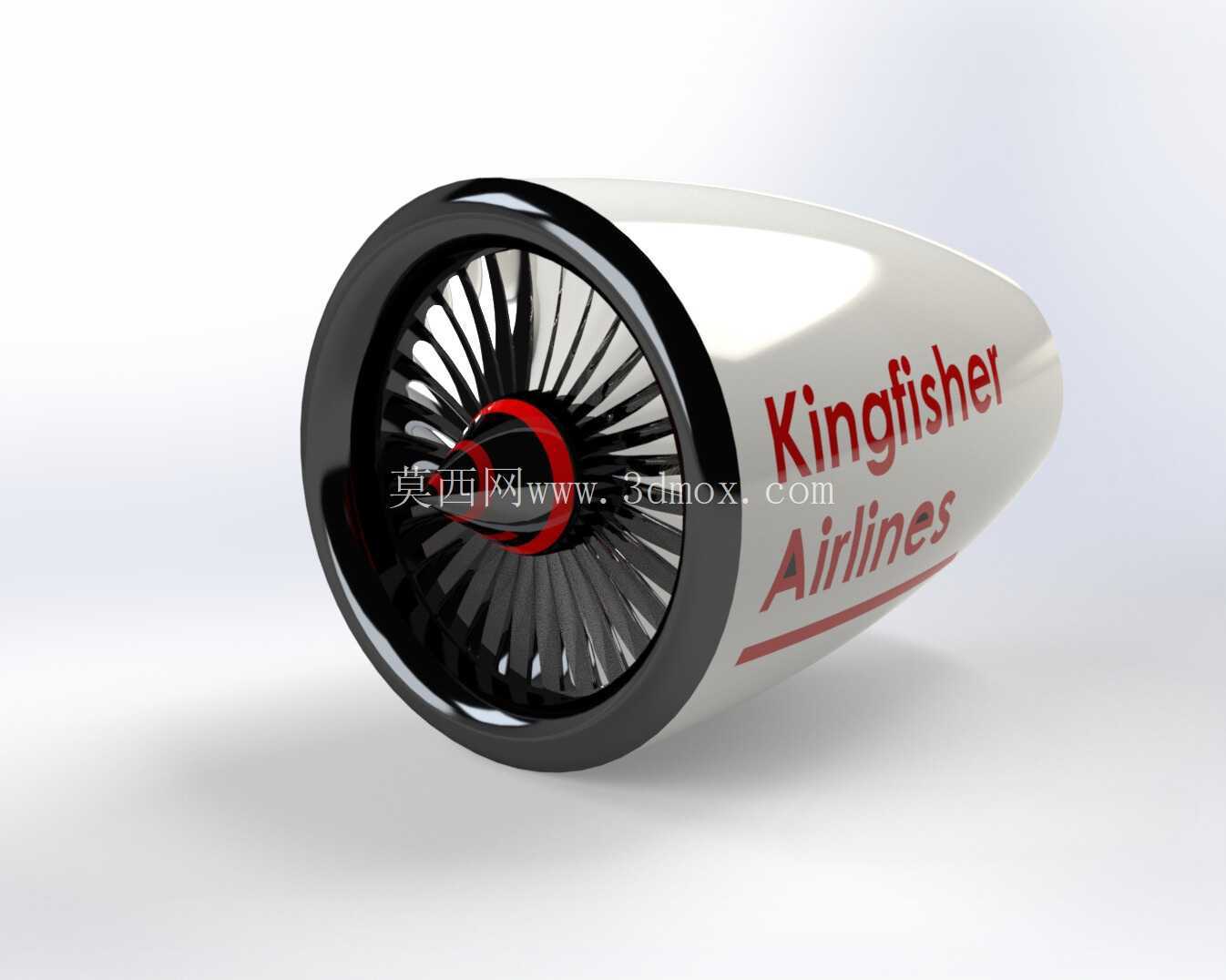

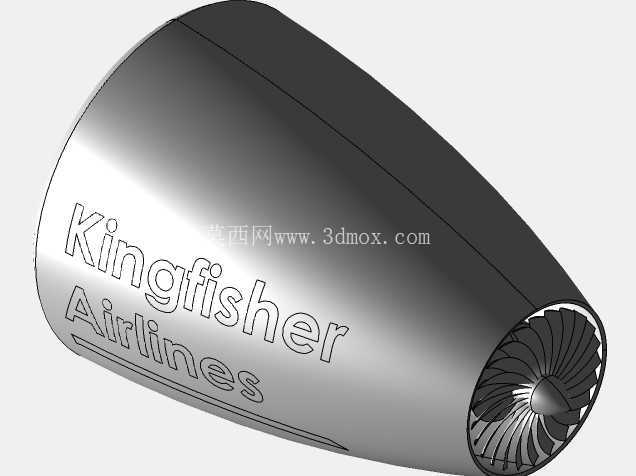

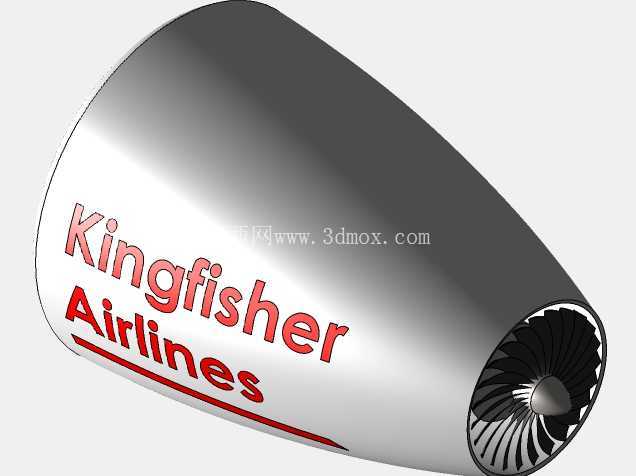

　　风扇叶片采用宽弦后掠构型，既降低叶片工作时的振动应力，也能减少高转速下的激波损失，提升风扇工作效率。外壳短舱采用分段式结构设计，从前往后依次为进气道整流罩、风扇机匣、核心机整流段、尾喷口整流段，各段之间预留了检修口盖的安装边界，方便日常机务检查时快速拆解维护核心部件。从安装边界来看，该结构的短舱最大直径匹配常见窄体客机的翼下吊挂安装间距，前端进气道伸出机翼前缘的距离满足防冰系统的安装空间要求，后端尾喷口与机翼后缘的距离预留了反推装置展开的运动空间，吊挂连接点的位置对应核心机上方的承力机匣位置，可将发动机工作时的推力、振动载荷均匀传递到机翼结构上。结构细节上，风扇叶片与机匣之间预留了合理的叶尖间隙，既避免工作状态下叶片热膨胀刮蹭机匣，也能减少叶尖漏气损失提升压气效率；整流罩表面的标识涂装位置也符合民航运营中的标识规范，可直观区分发动机的维护分区与操作点位。
