商用涡扇喷气发动机剖视结构组件

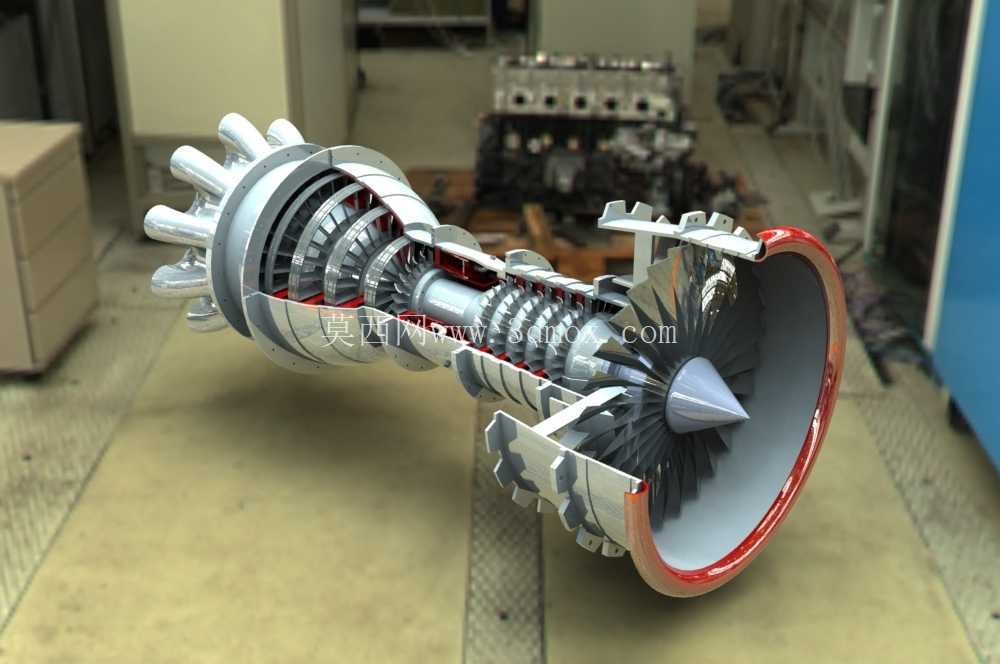

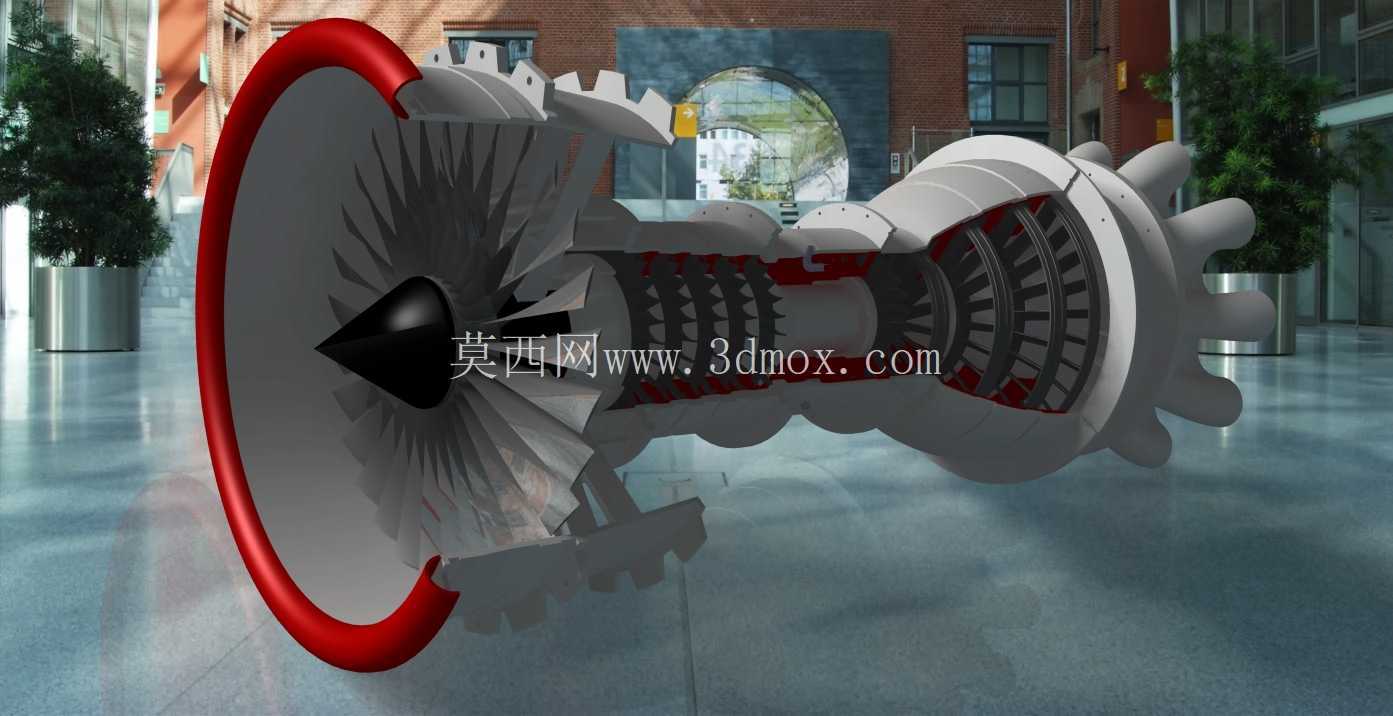

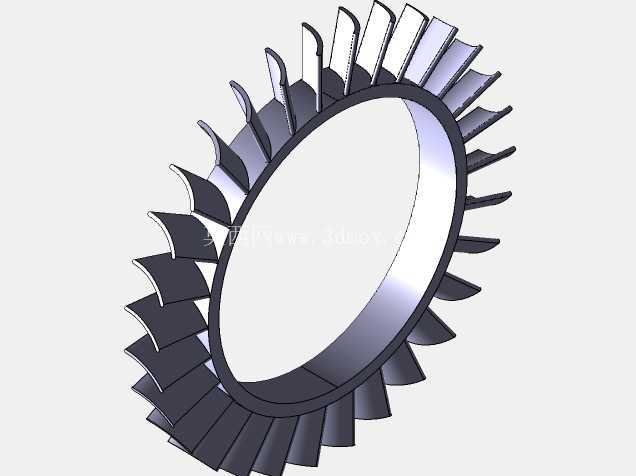

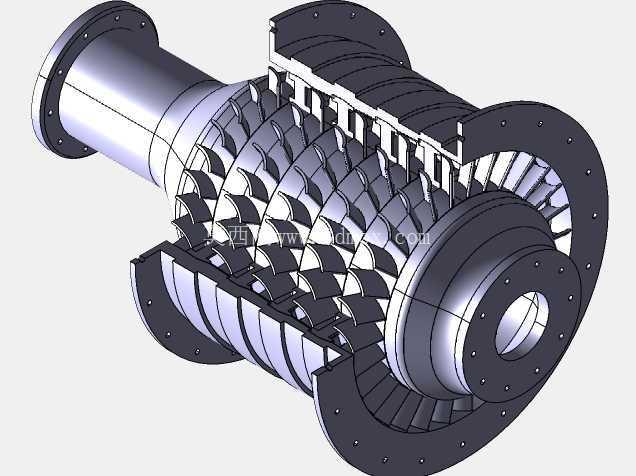

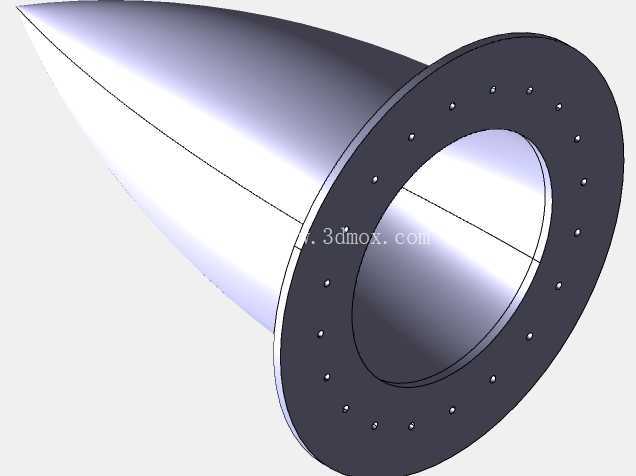

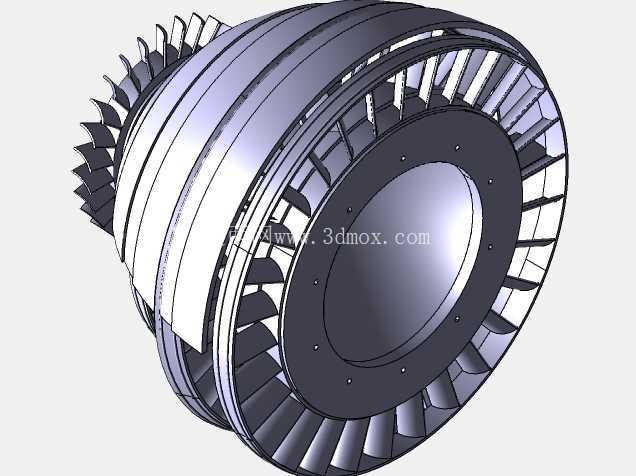

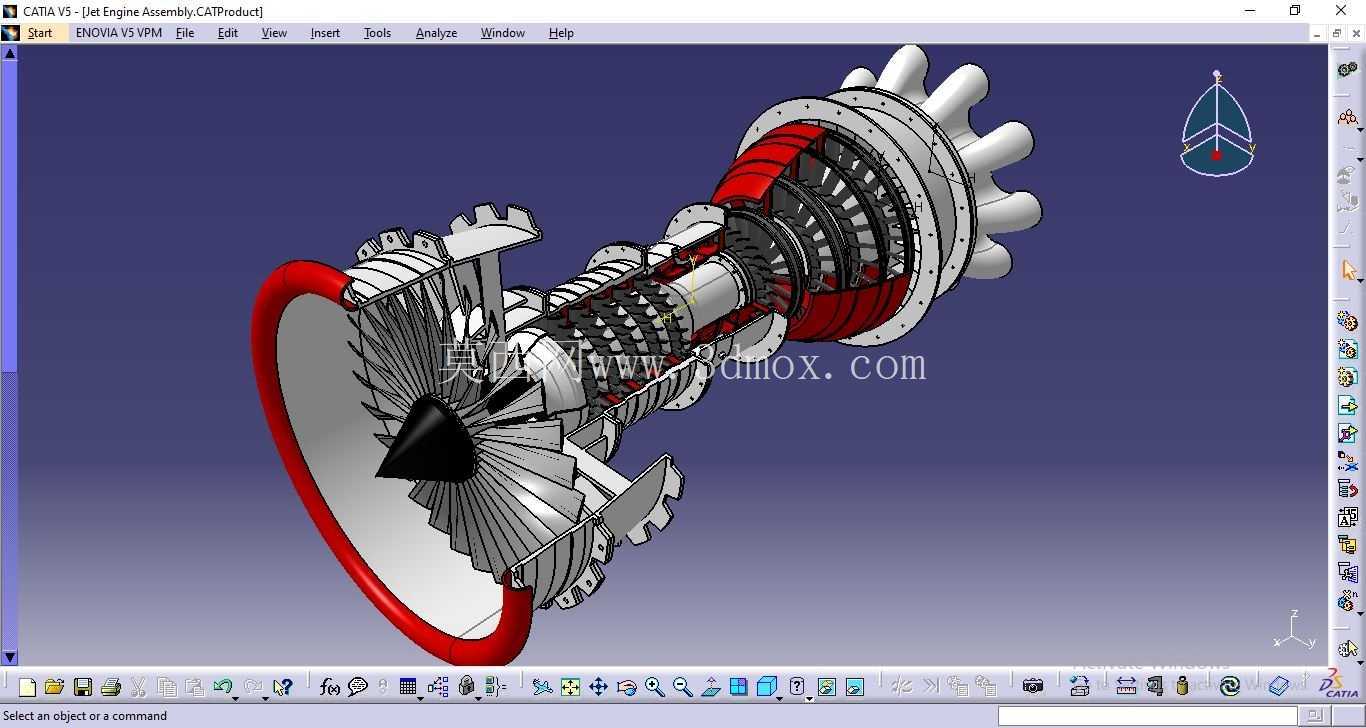

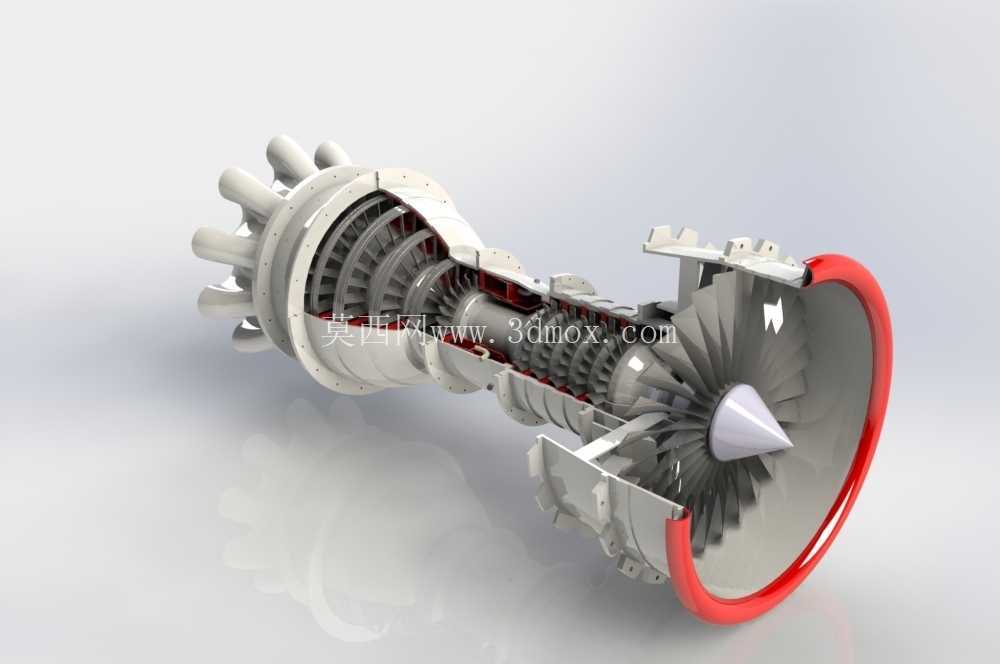

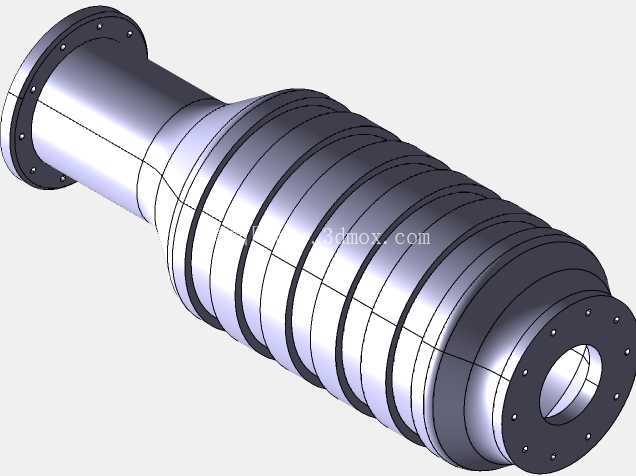

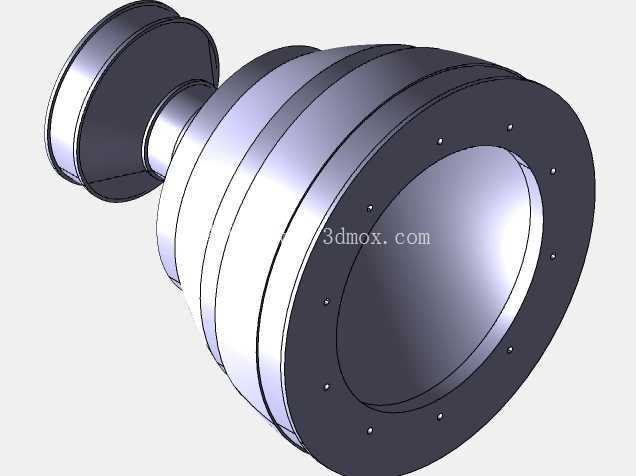

　　该剖视结构组件还原了大涵道比涡扇发动机的核心流道布局，日常应用于干线客机、中型商用运输机的动力系统选型阶段，可直接用于动力舱匹配校核、教学演示或结构原理展示场景。从实际用途来看，这类动力装置承担着飞行器起飞、巡航阶段的全部推力输出，同时可从高压压气机级引气为飞机空调、机翼防冰系统提供高压气源，附件机匣输出的轴功率还能驱动机载发电机、液压泵等附属设备，是整架飞机的动力核心。从功能特性上看，模型完整呈现了进气道、大直径风扇、多级低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管的全流道结构，外部的安装节、附件传动机匣、管路接口也做了等比例还原，剖视切面清晰展示了高低压转子的同轴套轴布局，叶片的叶型扭转角度、

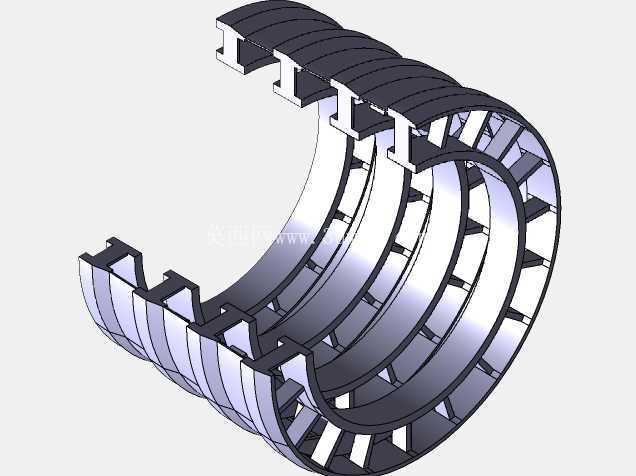

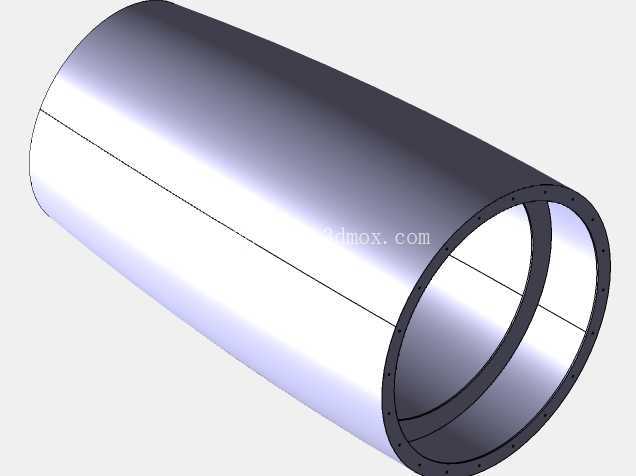

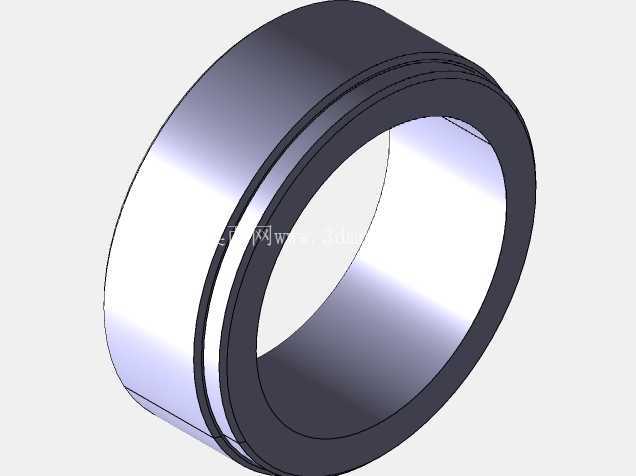

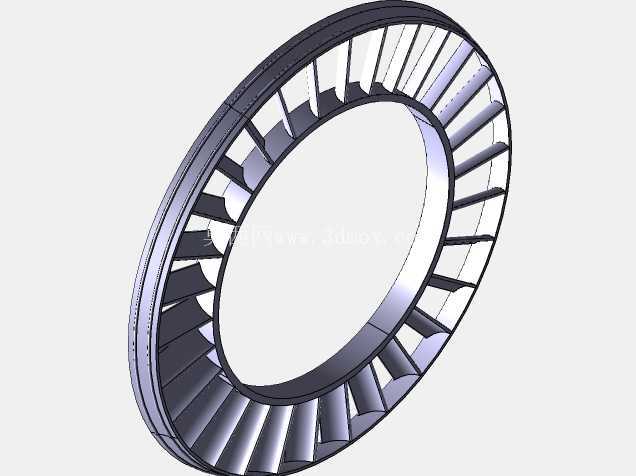

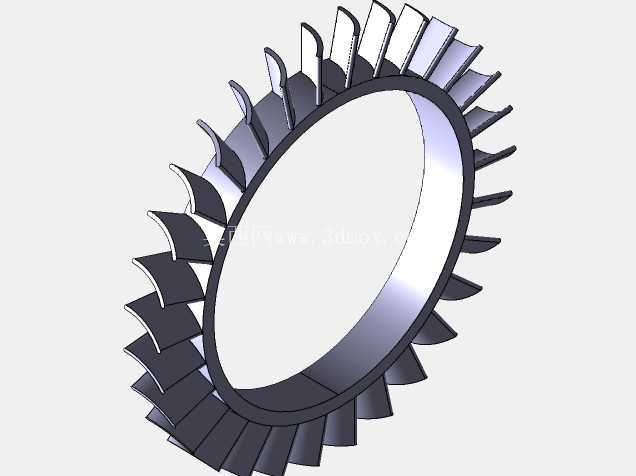

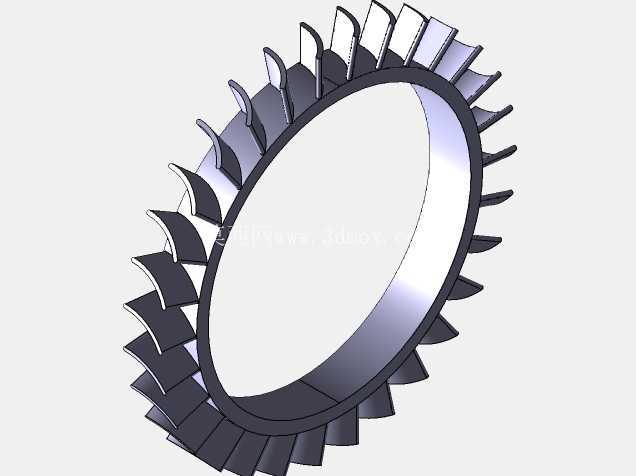

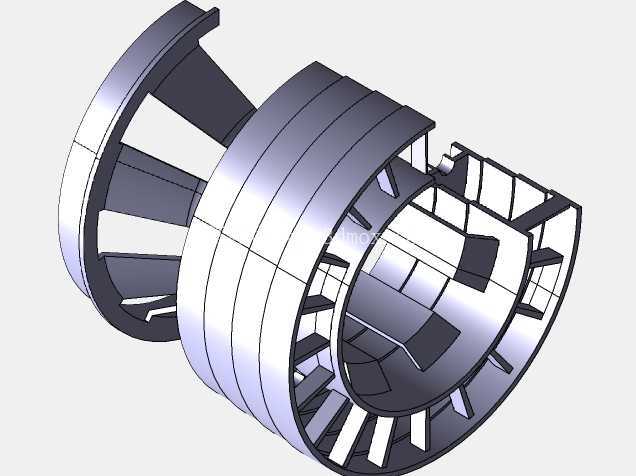

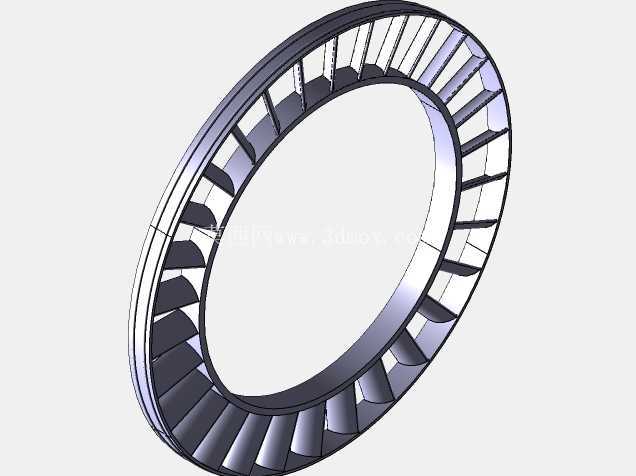

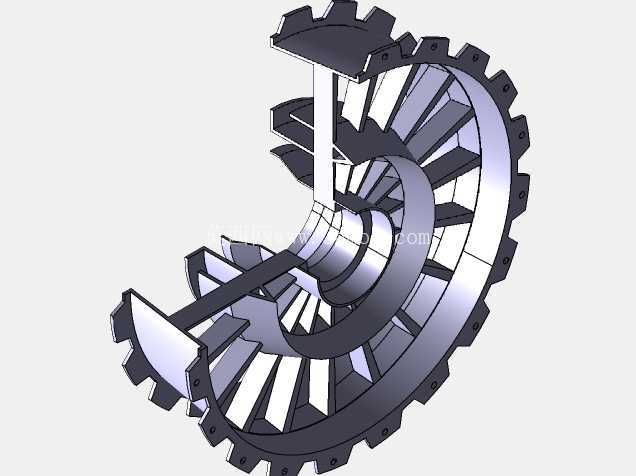

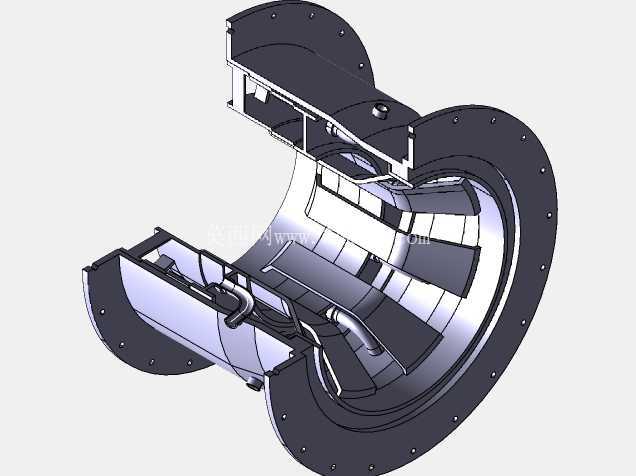

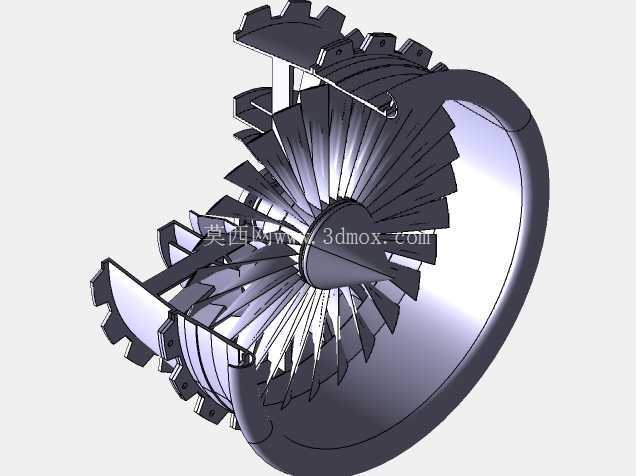

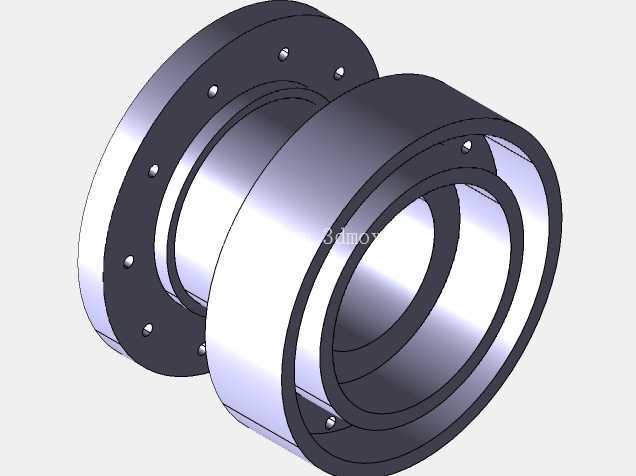

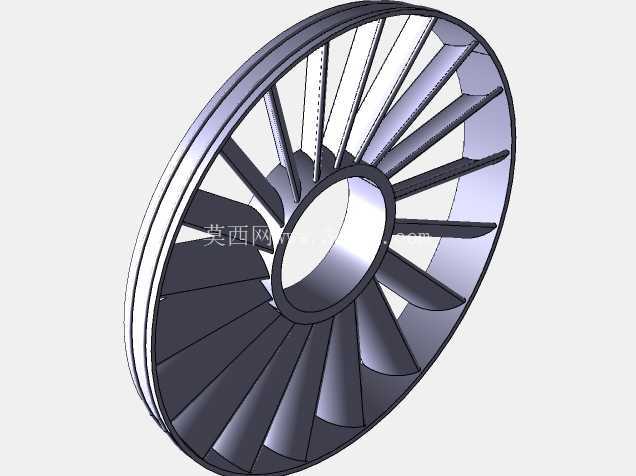

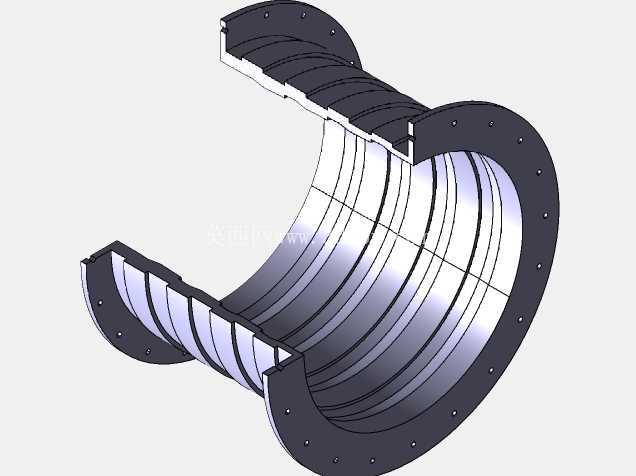

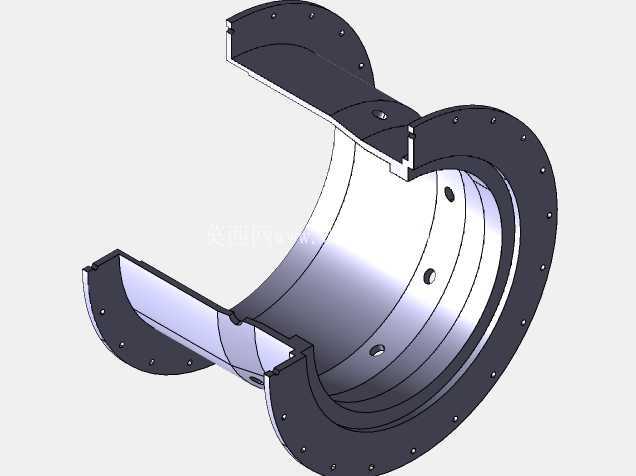

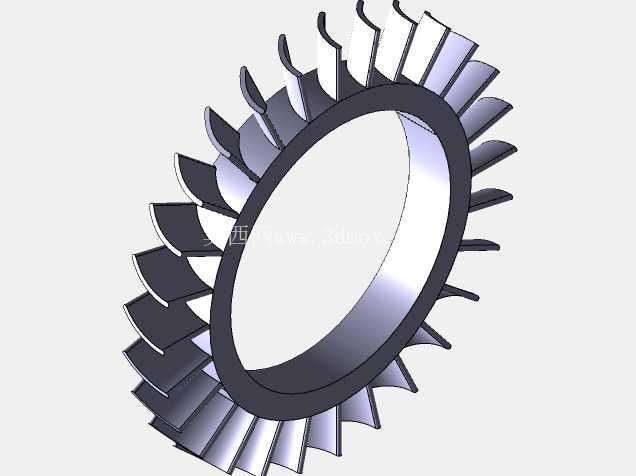

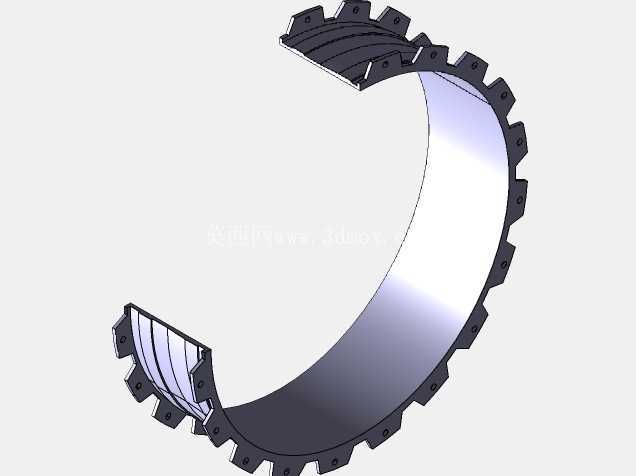

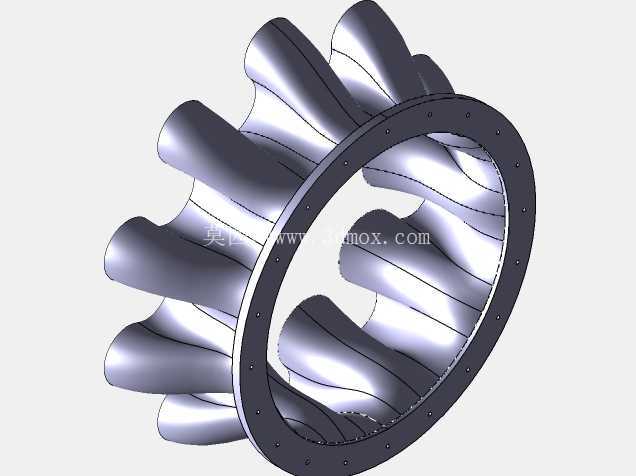

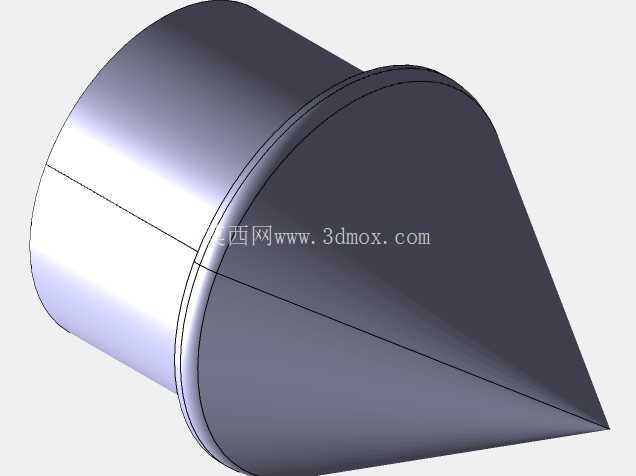

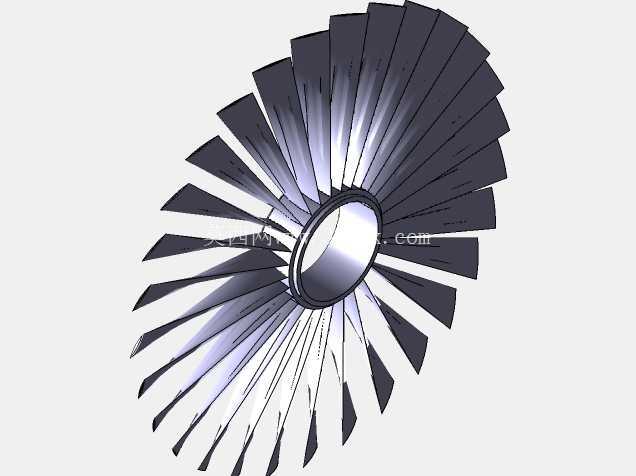

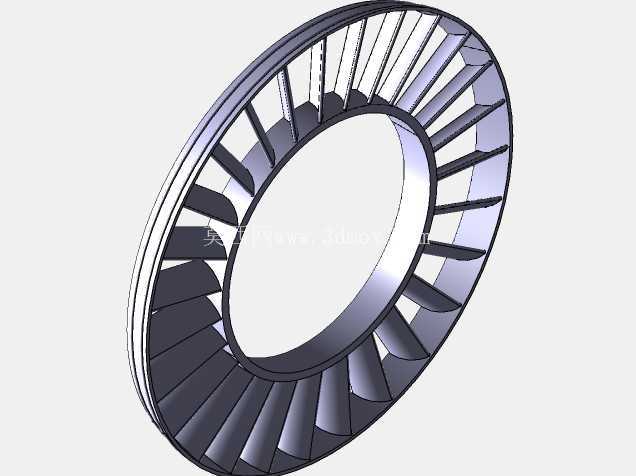

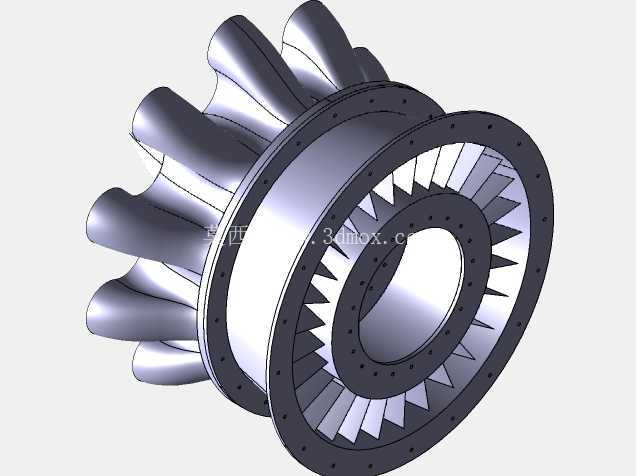

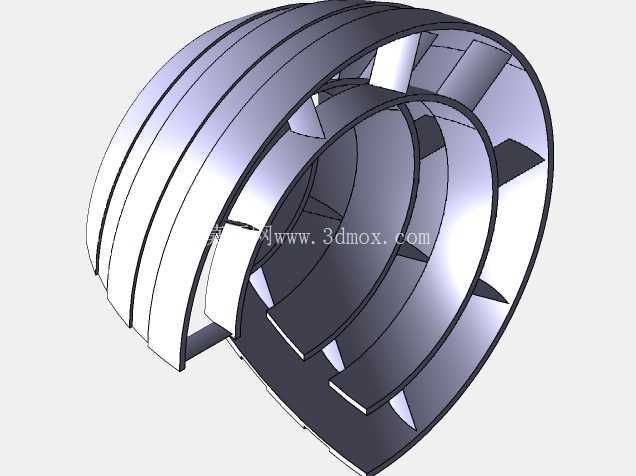

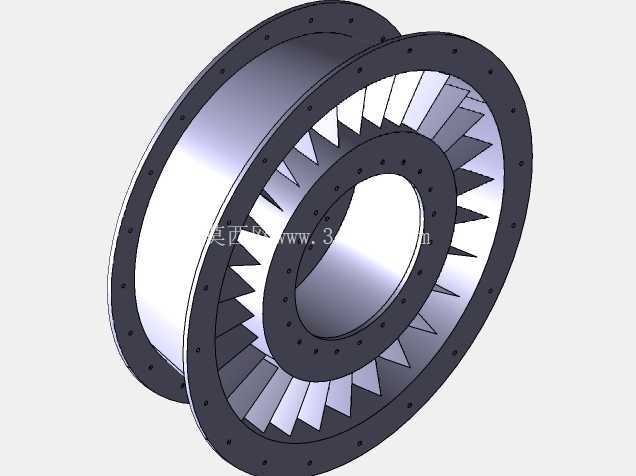

　　轮盘的榫槽连接结构、燃烧室的火焰筒开孔细节都做了写实还原，能直观看到空气从进气道进入后，经风扇分流为外涵道冷流和内涵道热流，最终在尾喷管混合喷出产生推力的完整路径。设计思路上完全遵循现役商用涡扇的工程逻辑，风扇段采用宽弦叶片设计提升抗外物损伤能力，压气机段逐级减小流道截面积实现空气增压，燃烧室采用短环形结构缩短整机长度，涡轮段的导向叶片和工作叶片对应高低压转子分别布置，通过热端部件的气膜冷却结构预留设计，匹配高温燃气的工作环境，外部机匣的分段法兰连接结构也完全按照实际维修拆分逻辑设计，可单独拆解风扇机匣、核心机机匣、涡轮后机匣段，满足维护场景的演示需求。外形尺寸与安装边界方面，模型按照1:20的缩放比例制作，

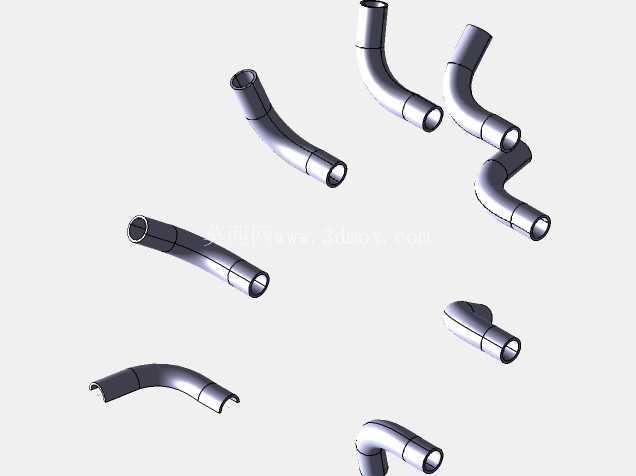

　　最大外轮廓为风扇段的红色进气唇口，直径对应实际机型约2米级尺寸，核心机段直径约为风扇直径的二分之一，整机长度对应实际机型约3.5米级缩放尺寸，前后安装节的位置分别设置在风扇机匣后侧和涡轮后机匣上方，安装接口的孔位间距按照标准吊架匹配尺寸设计，外涵道机匣的外表面预留了管路、传感器的安装凸台，可直接匹配飞机吊架、短舱的装配校核需求，不会出现安装干涉问题。
