工业用快速压紧式门锁夹结构设计

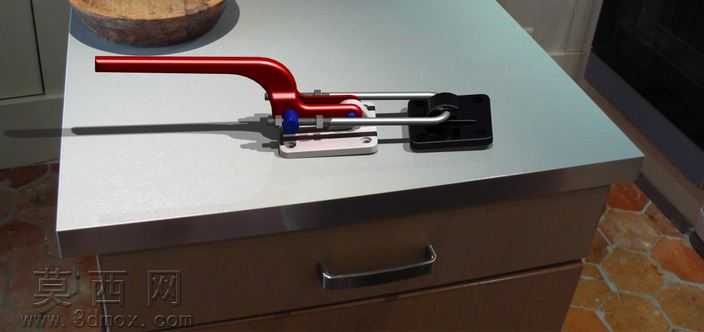

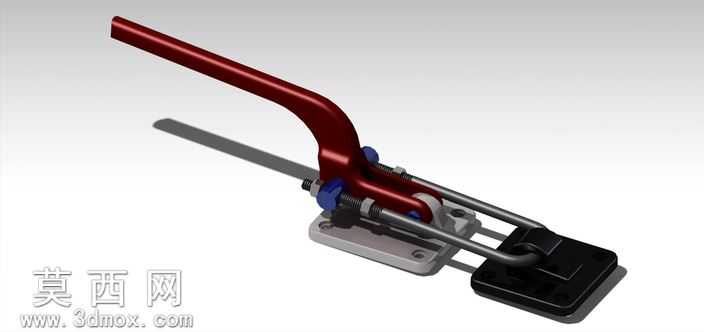

本作品为工业场景使用的快速压紧式门锁夹三维建模作品，整体采用参数化建模思路完成全结构构建，建模过程中严格遵循机械加工的公差配合要求，对每一处装配间隙、零件干涉情况做了全面校验，确保模型可直接用于后续的工程出图、3D打印验证或者虚拟装配仿真。模型渲染阶段采用写实工业质感表现方案，操作手柄部分赋予酒红色金属烤漆材质，调整材质的粗糙度、反射率参数模拟真实漆面的哑光金属质感，底座、锁紧挂钩等受力结构件赋予银灰色金属材质，添加细微的拉丝纹理表现机加工金属的表面质感，连接销轴、调节螺栓等标准件做了发黑处理的材质表现，橡胶缓冲部件赋予黑色哑光橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性。结构设计上采用杠杆式快速锁紧原理，长弯柄操作杆作为力臂输入部件，通过中部的铰接销轴连接两组对称布置的连杆传动结构，将手柄的扳动行程转化为锁紧挂钩的直线拉紧动作，底座采用带安装孔的平板式设计，可通过螺栓直接固定在设备门框或者机架表面，挂钩部分设置了可调节的u型螺栓结构，可根据实际安装的门体厚度、密封压缩量需求调整锁紧行程，铰接位置添加了耐磨衬套结构，减少反复开合操作带来的磨损，提升整体构件的使用寿命。设计过程中充分考虑了人机操作需求，手柄的弯曲弧度贴合人手握持的形态，末端做了圆滑过渡处理避免操作时划伤手部，锁紧状态下连杆结构处于过死点位置，可实现无额外锁止的自锁效果，避免设备运行过程中因为振动出现意外松脱的情况，解锁时仅需向上扳动手柄即可快速解除锁紧状态，操作便捷省力，适合各类工业设备舱门、防护门、工装夹具的快速锁紧场景使用。建模过程中对所有零件做了独立的参数化特征保留，可根据实际使用需求调整手柄长度、底座安装尺寸、挂钩锁紧行程等核心参数，快速衍生出不同规格的同系列产品模型，各零件的建模特征均遵循机械加工的工艺要求，避免出现无法加工的异形结构，确保模型具备实际生产指导价值。
