5寸定向固定工业脚轮三维设计模型

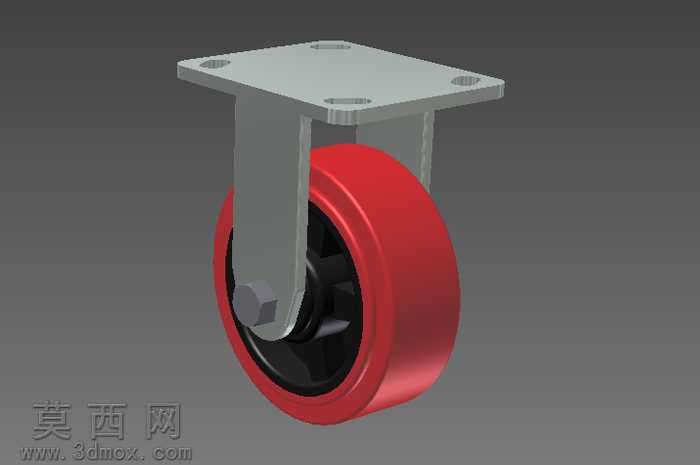

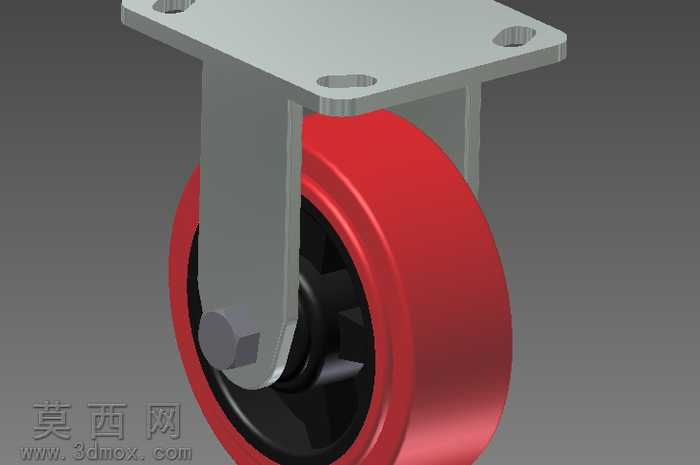

本款5寸固定脚轮采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对脚轮的各个组成部件进行了独立建模与装配约束，完整还原了固定脚轮的真实结构与装配关系。模型整体分为顶部安装法兰板、L型固定支架、轮轴紧固件、滚轮组件四大核心部分，其中顶部安装法兰板采用方形钢板结构，预留四个对称分布的沉头安装孔，可适配标准工业设备的底部安装工位，建模时对法兰板的折弯圆角、孔位倒角都做了精细化处理，还原了冲压钣金件的工艺特征。L型固定支架采用加厚钢板折弯成型，建模时通过钣金模块完成折弯、冲孔工序的特征还原，支架与轮轴配合的位置做了同轴度约束，保证轮轴安装后的转动顺畅度，支架与顶部法兰板采用刚性焊接约束，符合固定脚轮不可转向的结构特性。滚轮部分采用三层结构设计，外层为红色聚氨酯包胶层，建模时通过曲面偏移完成包胶层的厚度设置，还原了聚氨酯材质的弹性包覆特征；中层为黑色聚丙烯轮芯，轮芯内部做了辐条式加强筋结构，在保证结构强度的同时降低整体重量；中心位置设置金属轴套，与轮轴采用间隙配合约束，模拟真实转动的摩擦特性。渲染阶段采用工业产品级渲染参数，金属部件赋予哑光冷轧钢材质，调整粗糙度参数还原冲压钢板的细微磨砂质感；聚氨酯包胶层赋予半哑光弹性体材质，添加轻微的反射效果还原聚氨酯轮面的真实触感；轮芯部分赋予硬质塑料材质，调整漫反射颜色为纯黑色，区分不同部件的材质差异。场景采用三点布光方案，主光从侧上方45度照射，突出脚轮的结构轮廓与材质层次，辅光补充暗部细节避免阴影死黑，顶光勾勒顶部法兰板的边缘轮廓，最终渲染效果清晰展现脚轮的各个结构细节。设计过程中参考了工业脚轮的额定承重参数，将额定承重设定为595磅，各部件的厚度、尺寸都经过强度校核，保证结构设计的合理性，模型可直接用于工业设备的配套选型展示、装配模拟以及工程图纸导出使用。
