手转机器用三爪式夹持掠手机械结构

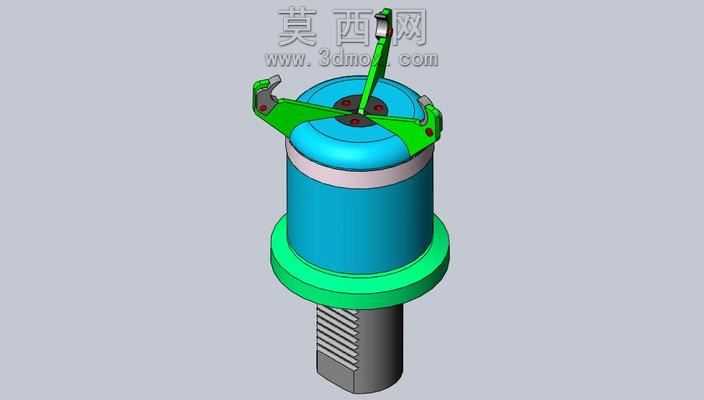

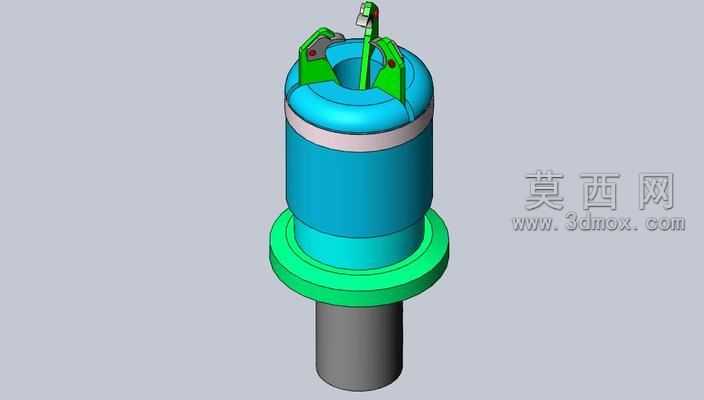

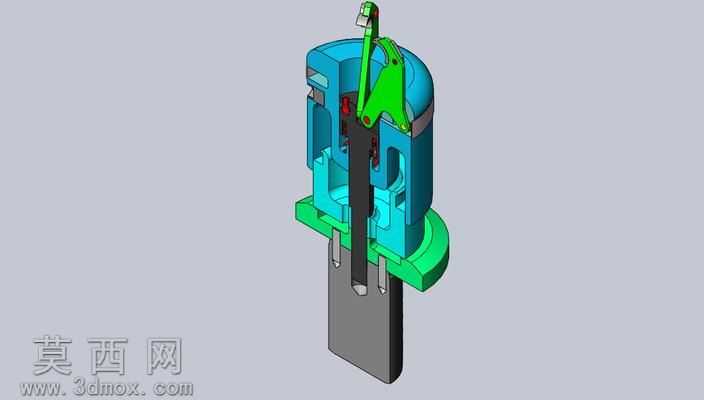

本模型为手转动机器配套使用的三爪式掠手夹持机构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工的装配公差要求，对每一处配合面都做了间隙预留设计，确保各活动部件可实现顺畅的相对运动。模型整体采用分层式结构设计，底部为带防滑齿纹的安装柄部，用于将整个机构固定在设备的安装工位上，齿纹结构可有效提升安装后的抗扭性能，避免工作过程中出现打滑偏移的问题；柄部上方设置有环形限位凸台，凸台采用亮绿色工程塑料材质渲染，既可以起到安装定位的作用，也能缓冲工作过程中产生的轴向冲击力。中部主体为圆柱形腔体结构，采用亮蓝色金属漆材质渲染，表面做了光滑抛光处理，腔体内部预留了驱动构件的安装空间，可容纳传动杆件与复位弹性元件；腔体中部设置有一圈浅粉色的密封环槽，用于安装密封胶圈，阻挡加工过程中产生的碎屑、切削液进入腔体内部，保护内部传动构件不受磨损与腐蚀。顶部为核心的三爪夹持执行结构，三个夹爪呈120度均匀分布，夹爪根部与腔体顶部做铰接配合，可绕铰接轴实现开合动作，夹爪的夹持面做了仿形防滑设计，可稳定夹持不同直径的工件；夹爪同样采用亮绿色工程塑料材质渲染，与中部凸台材质保持统一，铰接位置设置有红色的限位挡块，可限制夹爪的最大开合角度，避免夹爪张开过度出现脱落问题；中心位置设置有竖直的驱动拨杆，拨杆采用亮绿色与金属撞色设计，拨杆转动时可同步驱动三个夹爪完成收拢与张开动作，实现工件的夹紧与松脱。建模过程中对所有活动铰接位置都做了运动仿真验证，确保拨杆转动时三个夹爪的运动轨迹同步无干涉，夹持动作平稳可靠；渲染阶段针对不同部件的使用场景匹配了对应的材质属性，金属部件添加了细微的磨砂质感与环境反射效果，塑料部件添加了轻微的漫反射质感，密封胶圈添加了橡胶材质的哑光弹性质感，整体渲染效果真实还原了实物的材质特征。整个结构设计紧凑，零部件数量少，装配逻辑清晰，既可以直接用于手转动设备的夹持工位改装参考，也可以作为教学案例帮助学习者理解三爪夹持机构的传动原理，所有特征均做了可编辑参数化处理，使用者可根据实际的工件夹持尺寸需求，对夹爪长度、腔体直径、安装柄尺寸等参数进行调整修改，适配不同的使用场景。
