铝合金防滑自行车脚踏结构设计

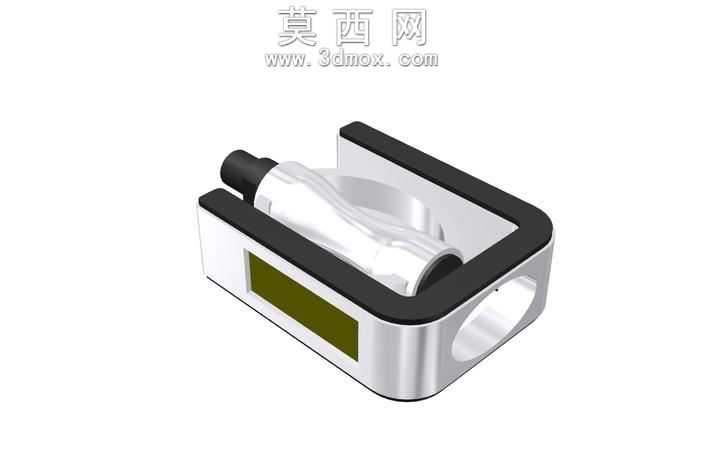

本作品为自行车铝合金脚踏的三维结构设计，建模过程中采用参数化建模思路，先通过草图绘制脚踏主体的外轮廓基准，以中心轴安装位为定位基准，依次构建脚踏的主体框架、轴套安装腔、防滑边框以及踩踏接触面的结构特征。建模阶段严格遵循实际五金加工的工艺逻辑，主体部分采用拉伸凸台构建基础铝制基体，对边角位置做等半径圆角处理，既避免应力集中问题，也匹配实际压铸成型的工艺要求；踩踏面的防滑嵌槽采用切除拉伸命令完成，预留防滑贴片的安装位，边框的黑色防滑包边采用包覆特征构建，精准匹配主体的外轮廓弧度，保证装配后无错位间隙。材质渲染阶段，铝制主体部分赋予磨砂铝合金材质，调整金属粗糙度参数模拟真实阳极氧化后的哑光金属质感，边框防滑部分赋予硬质橡胶材质，调整漫反射颜色与凹凸贴图模拟橡胶的磨砂防滑纹理，轴芯部分赋予镀铬金属材质，通过高反射参数体现金属轴的光洁加工表面，嵌槽内的标识区域采用半透明深色材质，模拟实际产品的反光标识效果。结构设计上，该脚踏采用中空框架式结构，在保证整体结构强度的前提下尽可能降低自重，中心轴孔位置做加厚处理，提升轴套安装位的结构刚性，避免长期踩踏受力出现形变；主体侧面的镂空减重孔经过受力仿真优化，在不降低抗扭强度的前提下减少材料用量，边框的U型凸起结构能够在骑行过程中卡住鞋底边缘，避免湿滑环境下脚部滑脱，轴套内部预留轴承安装位，可适配标准的自行车脚踏轴承组件，保证转动顺畅度。整体建模过程中所有装配间隙均按照实际五金配件的公差标准设置，各部件之间无干涉问题，可直接用于后续的工程图导出、开模验证以及产品渲染展示，完整还原了铝合金自行车脚踏的结构细节与材质表现，兼顾轻量化设计与实用防滑性能，符合城市通勤与运动骑行的使用需求。
