自行车横向稳定杆连接支架结构设计

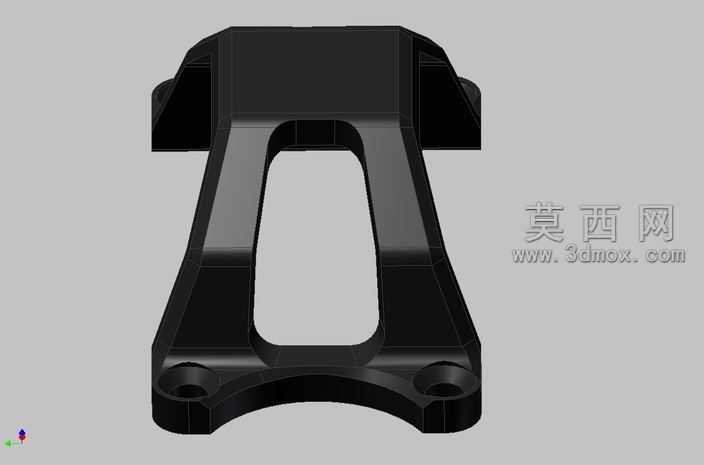

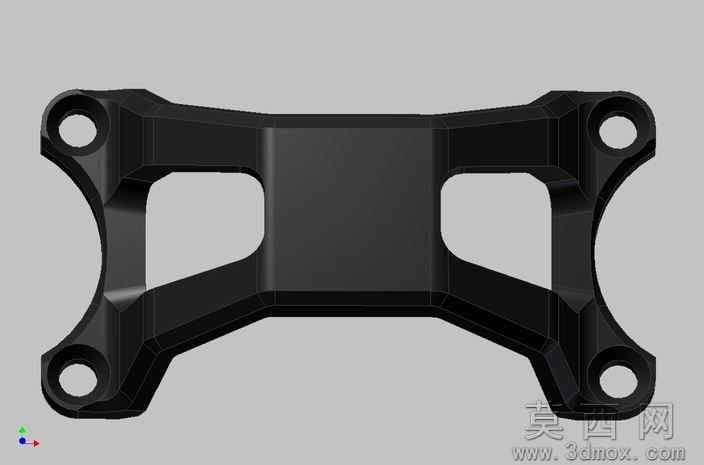

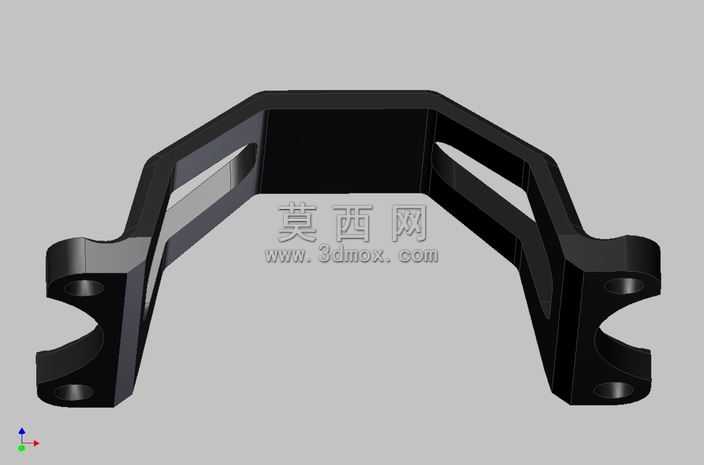

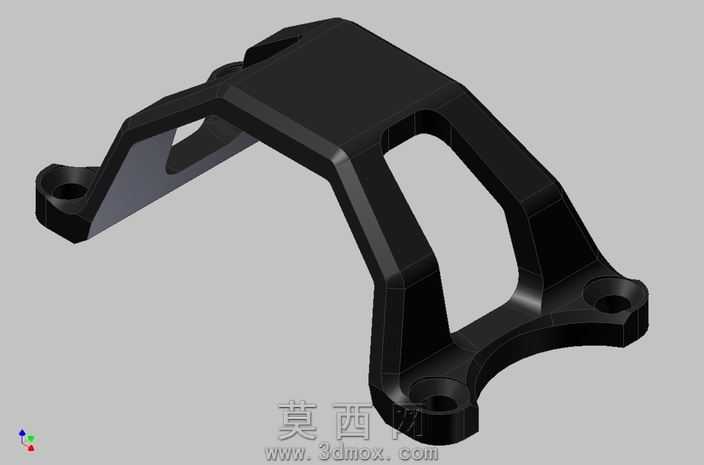

本作品为自行车横向稳定杆配套的连接支架三维模型，建模阶段采用参数化特征构建逻辑，先以草图绘制主体截面轮廓，通过拉伸、拔模、倒圆角等基础特征搭建主体毛坯结构，再针对安装定位需求，精准切削出两端的螺栓过孔，同时对支架中部的镂空区域做等壁厚处理，在保证结构强度的前提下尽可能降低构件自重，适配自行车轻量化的设计需求。材质渲染阶段选用哑光黑色工程塑料材质，模拟玻纤增强尼龙的表面质感，对支架的棱边做微小圆角过渡处理，还原注塑成型零件的真实工艺特征，同时通过环境光遮蔽效果凸显结构的层次感，让支架的加强筋、安装面、过渡曲面的结构关系清晰呈现。结构设计上，支架顶部采用平面贴合结构，用于和稳定杆主体做刚性连接，底部两个带沉台的安装孔用于将支架固定在自行车车架对应位置，中部的开放式镂空结构既可以避让车架上的管线布局，也能减少骑行过程中的积灰积水问题，两侧的斜向加强筋从顶部连接面延伸至底部安装座，形成稳定的三角受力结构，可有效分散骑行过程中稳定杆传递的横向载荷，避免支架在颠簸路况下出现应力断裂问题。设计过程中充分考虑零件的可制造性，所有拔模角度统一设置为1.5度，无倒扣结构，可直接通过注塑工艺批量生产，安装孔的位置公差按照自行车行业通用装配标准设定，可适配多数常规规格的横向稳定杆改装需求，整体结构无冗余设计，每一处曲面和特征都服务于受力传导与装配定位的核心功能，在保证结构可靠性的同时兼顾了外观的整体性，没有突兀的凸起或尖锐棱角，能和自行车车架的整体造型风格自然融合。
