星型布局航空动力径向发动机结构

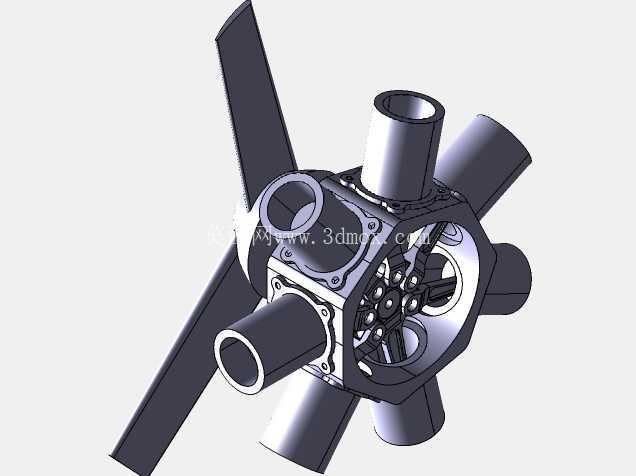

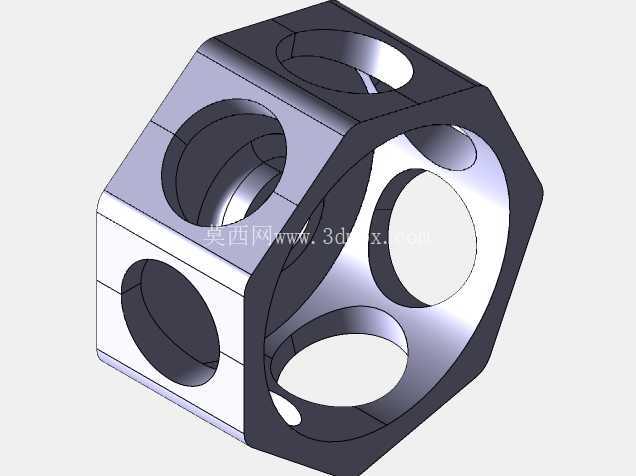

　　这款径向发动机采用经典的星型气缸排布设计，气缸围绕中心曲轴箱呈放射状均匀分布，这种布局最早广泛应用于早期螺旋桨飞行器的动力系统，相比直列或V型排布，径向结构能在更小的迎风面下实现更大的排量输出，同时风冷散热效率更高，不需要额外布置复杂的水冷管路，非常适合轻型通航飞机、航空运动类飞行器的动力需求，部分小型无人靶机、航改型小型动力单元也会采用这类结构的简化版本。从设计逻辑来看，建模时优先保证了中心曲轴箱的承力结构合理性，曲轴箱作为整台动力装置的核心承载部件，集成了曲轴安装位、气缸连接法兰、前输出轴安装座、后附件传动接口，所有气缸的连接端面都做了同轴度公差匹配设计，保证各缸活塞运动轴线交汇于曲轴中心，避免运转时出现偏磨卡滞。

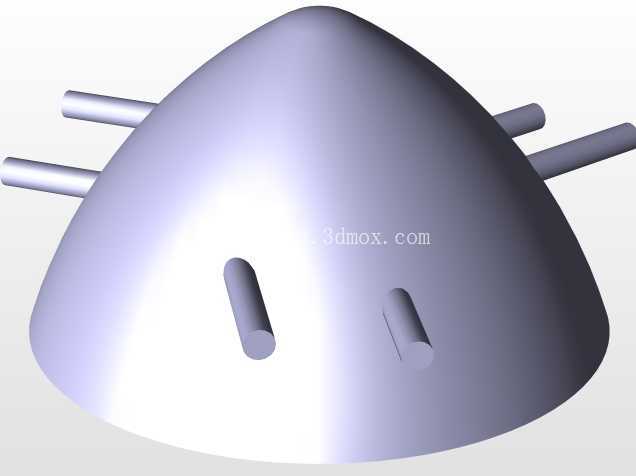

　　每个气缸体都设计有独立的散热鳍片结构，鳍片的排布方向顺着飞行时的迎面气流方向，能最大化利用飞行冲压空气带走气缸燃烧产生的热量，不需要额外加装散热风扇，降低了动力系统的自重和附属结构复杂度。前部集成的螺旋桨安装座直接与曲轴输出端刚性连接，安装法兰上预留了标准的螺栓孔位，匹配通用的轻型航空螺旋桨安装尺寸，安装边界上整台发动机的径向最大尺寸控制在适配轻型飞机机头整流罩的范围内，轴向长度紧凑，不会过度占用机身前部的设备安装空间。设计过程中对各缸的进排气通道做了简化集成，中心曲轴箱内部预留了混合气分配的腔体空间，能保证各个气缸的进气均匀性，排气口统一朝向气缸外侧排布，方便后续对接排气集管，将废气导出至机身侧面排出。

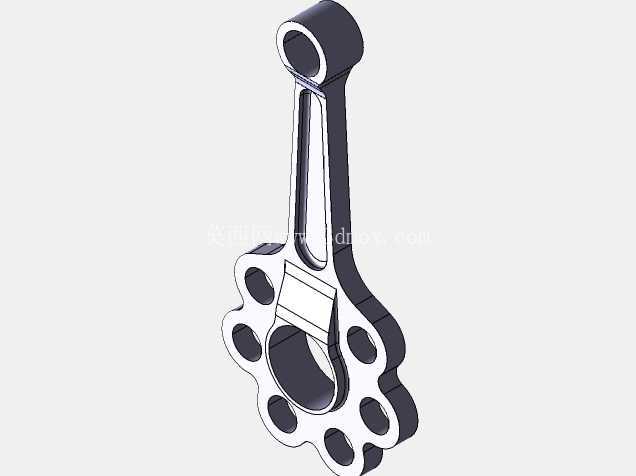

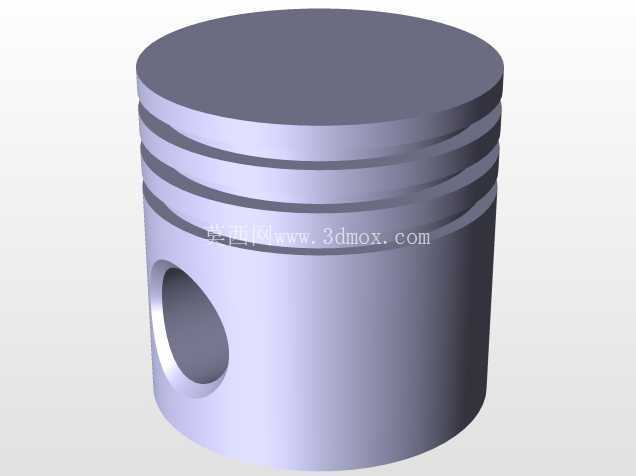

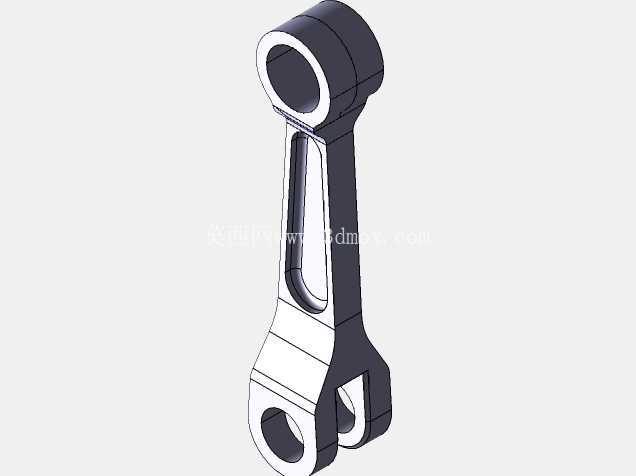

　　这类径向结构的动力装置相比同功率的直列发动机，曲轴长度更短，整体刚性更好，运转时的动平衡更容易调校，多缸交替做功的输出特性更平顺，能降低螺旋桨运转时的振动传递，提升飞行器飞行时的稳定性。建模时还原了活塞、连杆、曲轴的运动配合关系，每个连杆都通过关节轴承与中心曲轴的曲柄销连接，能直观演示径向发动机的运转逻辑，对于航空动力类的结构教学、原理演示场景，这类模型能清晰展示星型发动机的动力传递路径，帮助设计人员快速理解这类特殊布局动力装置的结构特点，在做小型航空动力选型、轻型飞行器动力舱布局设计时，也能作为结构参考，核对动力单元的安装空间、接口位置是否匹配整体设计要求。
