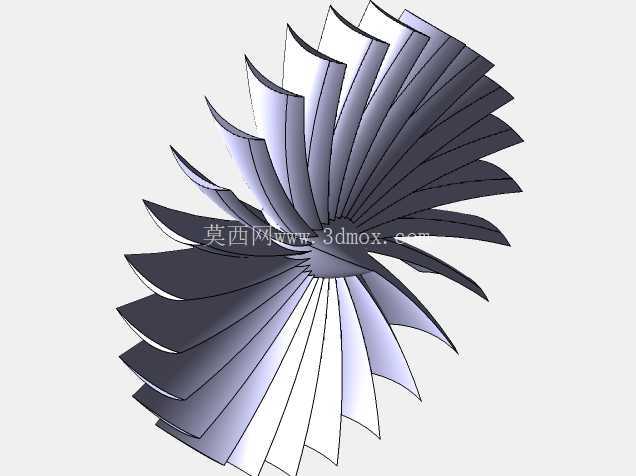

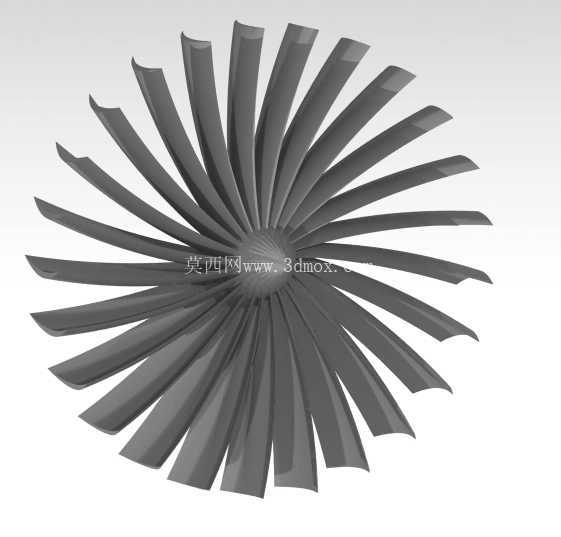

航空喷气式发动机涡轮风扇结构设计

　　该风扇部件作为喷气式发动机的核心前端气动做功组件，直接决定发动机进气压缩阶段的气流导入效率，在航空推进、地面燃气轮机等需要大流量空气压缩的动力场景中承担核心功能。从实际工况适配角度看，这类径向排布的扭曲叶片结构，需要在高速旋转状态下完成大流量空气的轴向导入与初步增压，每一片叶片的翼型扭转角度都经过气动参数匹配，从叶根到叶梢的弦长、安装角连续变化，避免不同半径位置的气流出现分离失速，同时兼顾旋转过程中的动平衡特性，减少高速运转下的振动载荷传递到主轴结构。设计过程中优先考虑叶片的气动外形连续性，所有叶片沿轮毂周向均布，相邻叶片间的流道截面沿气流方向平滑过渡，保证进气过程中气流不会出现局部涡流，降低不必要的流动损失。

　　轮毂部分采用与叶片一体化的衔接结构，叶根与轮毂的过渡区域做了大圆角顺滑处理，避免高速旋转时应力集中导致的结构疲劳，轮毂中心预留的安装轴孔可与发动机前端主轴直接配合，安装定位面的同轴度公差需要严格控制，保证整套叶轮旋转时的端面跳动量在允许范围内，不会与机匣内壁发生刮蹭。从安装边界来看，叶轮的整体外径需要匹配发动机进气道的内壁尺寸，叶片梢部与机匣之间预留合理的冷态间隙，兼顾运转时的热膨胀余量与气流泄漏损失控制，轴向安装尺寸需要与后端压气机级的位置匹配，保证气流从风扇流出后可以平顺进入下一级压缩结构。这类风扇结构的建模过程需要兼顾气动外形与结构强度的双重要求，叶片的曲面造型需要保证光顺度，避免出现局部曲率突变影响气流走向，同时周向均布的阵列结构需要严格控制每个叶片的位置精度，保证整体动平衡性能满足高转速运转的要求，在实际装配中，这类叶轮通常需要做单独的动平衡校正，抵消加工与造型带来的微小质量偏差，保障发动机长时间运转的稳定性。
