台式手摇进给小型钻床支撑夹具结构

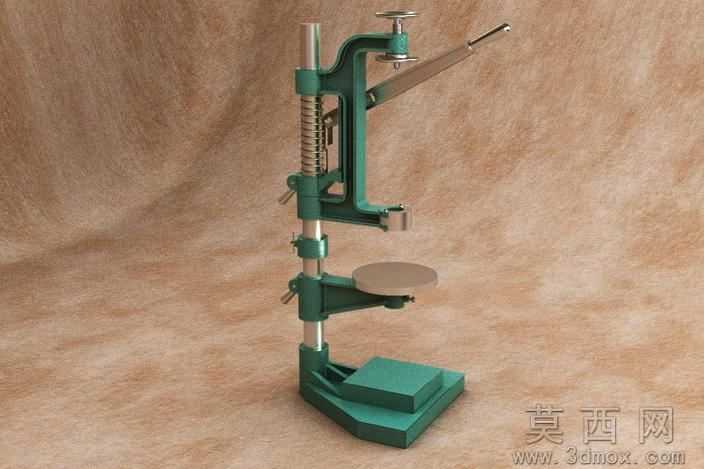

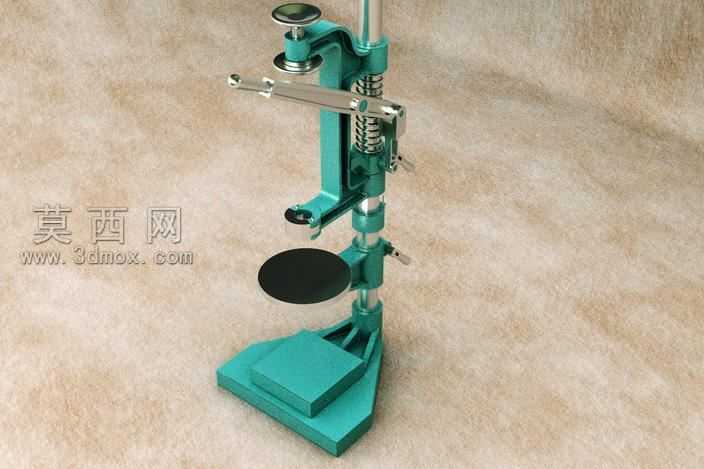

本模型为台式小型钻床的配套支撑钻夹结构，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处装配结构都做了精准的几何约束，确保各运动部件不存在干涉问题。模型整体以立式布局为核心设计思路，底部采用带加强筋的方形铸铁式底座，保证设备放置的稳定性，底座上方设置可升降调节的圆形工件承托台，承托台通过侧方的锁紧旋钮与立柱连接，可根据待加工工件的高度灵活调整支撑位置，适配不同尺寸的小型零件钻孔作业需求。立柱部分采用分段式结构设计，集成了弹簧复位的进给机构，操作手柄通过杠杆结构与主轴滑套连接，摇动手柄即可带动主轴实现竖直方向的进给运动，松开手柄后内置的复位弹簧可带动主轴自动回位，操作手感顺滑符合实际手动钻床的操作逻辑。模型的材质渲染贴合真实工业设备的视觉表现，主体结构采用青绿色锤纹漆的金属材质效果，操作手柄、锁紧旋钮、调节手轮等操作件做了镀铬亮面金属的材质区分，工件承托台采用哑光黑色磨砂金属材质，底座部分做了轻微的铸造质感纹理处理，各部件的材质边界清晰，装配缝隙的表现符合实际机械产品的装配公差要求。结构设计上充分考虑了小型钻孔作业的支撑需求，顶部设置的深度调节手轮可精准控制主轴的下钻深度，避免钻孔过深损伤工件或钻头，侧方的主轴锁紧结构可在需要时固定主轴位置，适配不同的加工场景。整体模型完整还原了手动台式钻夹的全部功能结构，各运动副的连接关系清晰，可直接用于机械原理演示、工装结构参考或者相关教学场景使用，建模过程中对螺纹、弹簧等标准特征都做了符合机械设计规范的简化表达，既保证了结构展示的完整性，也兼顾了模型的轻量化需求，不会出现过多冗余面影响浏览或二次编辑使用。
