五缸星型径向活塞发动机结构设计

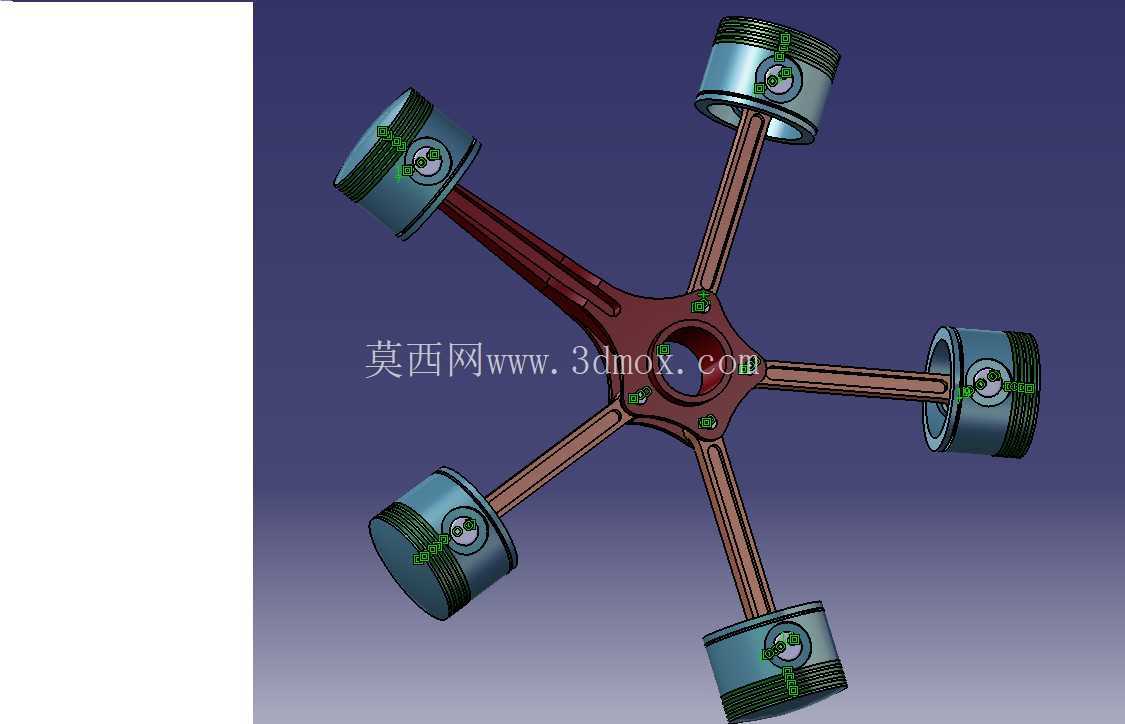

　　这类星型布局的径向活塞发动机，最早广泛应用于航空活塞动力领域，凭借单曲轴多缸环绕的紧凑布局，在相同排量下能获得更短的整机轴向尺寸，适配早期轻型飞机、小型通航飞行器的机头安装空间需求，部分小型农用机械、特种作业动力单元也会采用该类结构，利用其风冷散热效率高的特性，减少复杂水冷管路的布置冗余。从结构设计逻辑来看，五个气缸以曲轴中心为原点呈等角度放射状分布，每个气缸的连杆共同铰接在中心曲柄销上，这种布置能让各缸做功行程均匀错开，曲轴运转时的动平衡表现优于同缸数直列机型，不需要额外加装大尺寸平衡轴就能抵消大部分往复惯性力，降低整机运转振动。建模过程中需要重点匹配活塞行程与曲柄半径的对应关系，连杆小头与活塞销的配合间隙、

　　连杆大头与曲柄销的铰接公差都需要按照通用内燃机设计规范预留合理范围，避免运动干涉。缸体部分采用等长独立缸筒设计，每个缸筒的散热鳍片沿轴向均匀排布，保证各缸散热条件一致，不会出现局部缸体过热的问题。中心曲轴的支撑位采用双轴承跨距布置，能承受五个活塞交替做功带来的交变径向载荷，输出端的连接法兰预留标准键槽尺寸，可直接匹配减速器或螺旋桨连接接口。安装边界上，整机径向轮廓以曲轴中心为基准，各缸最外侧端面到中心的距离一致，安装支架可直接固定在中心机匣的预留安装点位上，不需要针对单个缸体做额外支撑，整机装配时可先将曲柄连杆组件预装在中心机匣内，再逐个套装缸筒、活塞组件，装配工序比直列多缸机更简便，后期维护单缸时不需要拆解全部缸体，

　　仅需拆卸对应故障缸的缸盖、缸筒即可完成检修。这类结构的动力输出特性偏向中低转速大扭矩，在额定转速下能稳定输出持续动力，且因为径向布局的进气歧管可围绕中心机匣环形布置，各缸进气均匀性更好，能有效降低各缸工作的一致性偏差，减少整机运转的不均匀度。
