大涵道比航空涡轮风扇发动机结构设计

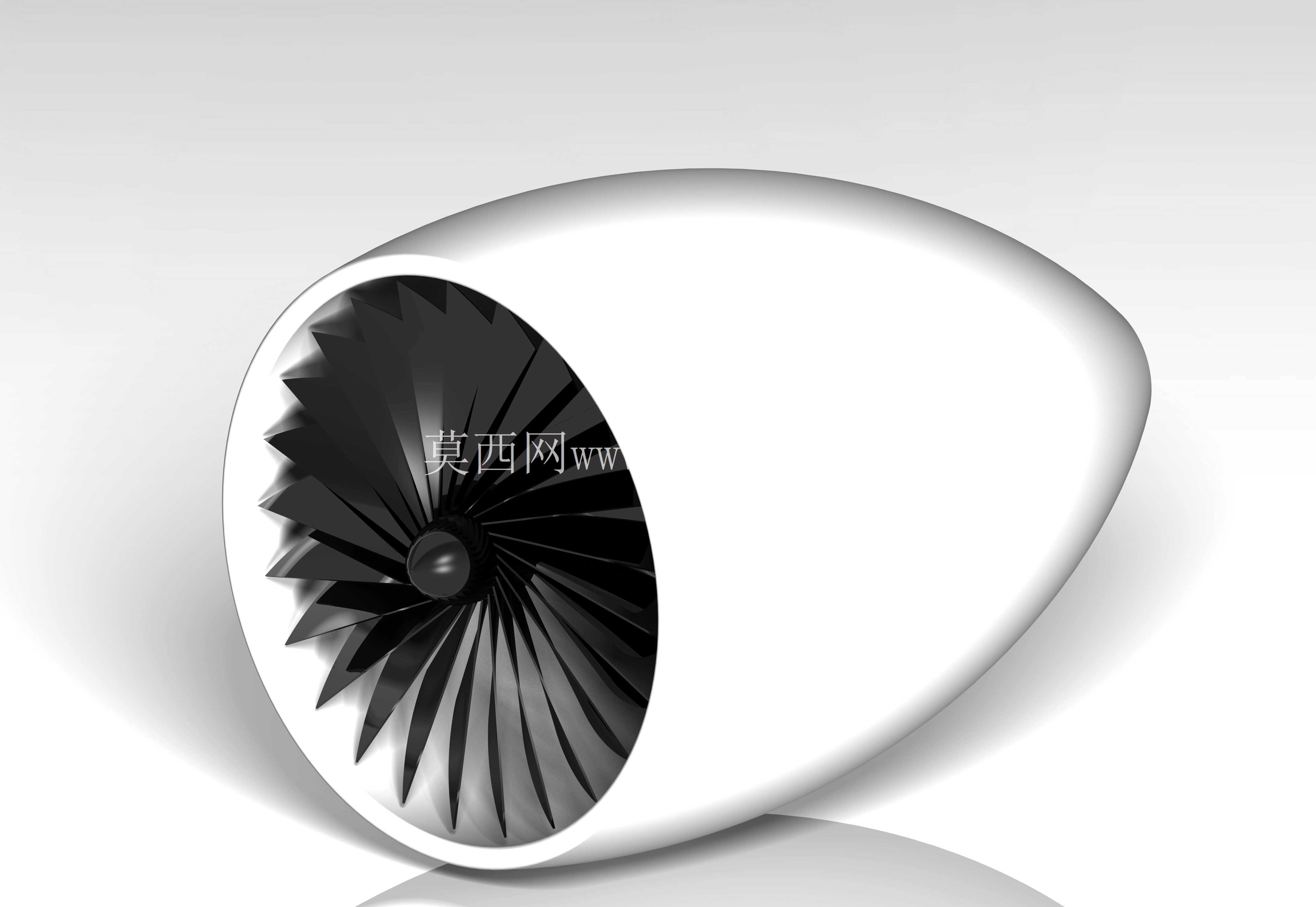

　　本次呈现的大涵道比涡轮风扇发动机结构，核心面向民用干线客机、大型军用运输机的动力配套场景，这类动力装置是当前亚音速航空飞行器的主流动力选型，直接决定飞行器的巡航效率、航程载荷与运营经济性。从实际用途来看，该结构覆盖了发动机进气端核心功能段，承担来流减速增压、风扇级做功输出的核心作用，外涵道气流直接产生80%以上的巡航推力，内涵道气流则驱动核心机完成热力循环，匹配亚音速飞行阶段的低油耗、大推力需求。

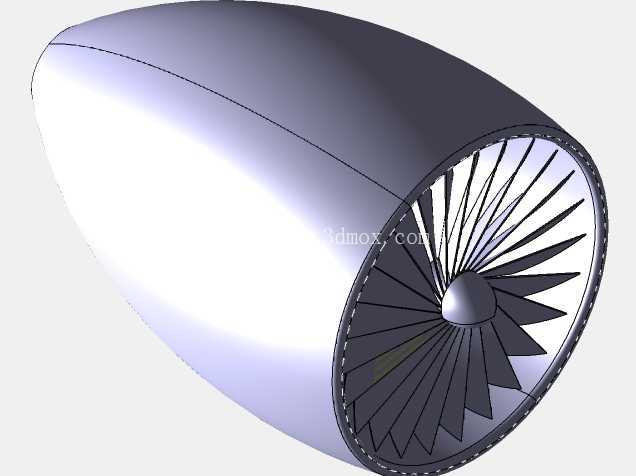

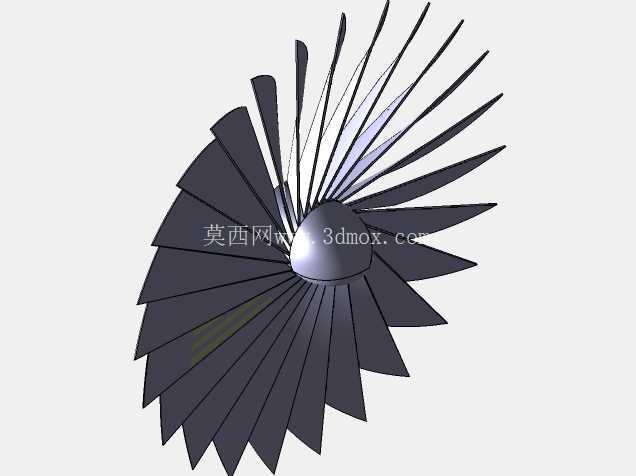

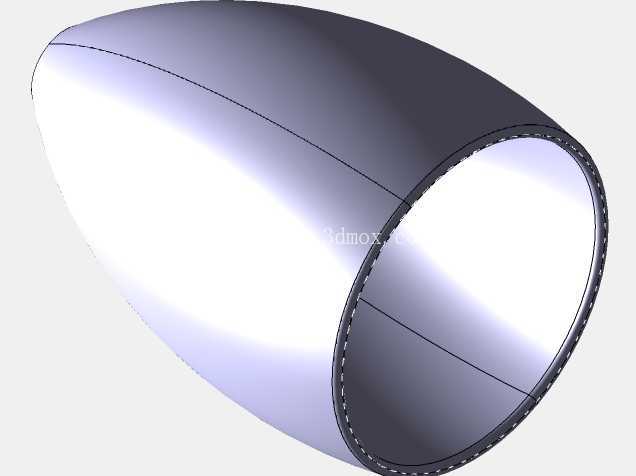

　　从功能特性维度拆解，该结构的进气整流罩采用流线型椭球构型，曲面曲率沿轴向连续渐变，能够在0.8马赫左右的巡航速度下，将高速来流均匀导入风扇级，避免进气畸变引发的叶片振动、喘振等故障；风扇段采用宽弦掠形叶片设计，叶片沿径向存在明确的扭转角分布，叶尖位置的后掠设计能够降低跨音速流动下的激波损失，提升风扇级的做功效率，每片叶片的叶根采用燕尾型榫头结构，与轮盘的榫槽精准配合，能够承受高转速下的离心载荷与气动交变载荷。

　　设计思路上，该结构优先保障气动效率与结构可靠性的平衡，进气整流罩的壁厚沿轴向做了梯度设计，前缘位置壁厚较薄以降低结构重量，靠近风扇轮盘的位置壁厚逐步增加，预留了安装边的连接空间，能够通过快卸螺栓与风扇机匣完成装配；风扇轮盘采用整体盘式结构，轮心位置设计有与低压涡轮轴连接的安装法兰，法兰上的连接孔采用铰制孔设计，保证扭矩传递的同轴度与可靠性；机匣段与叶片叶尖预留了合理的径向间隙，既避免高转速下叶片热胀、离心伸长引发的碰磨故障，又控制间隙过大导致的气流泄漏损失。

　　从安装边界来看，该结构段的后端安装边与核心机机匣的连接止口采用H7/h6的配合精度，能够保证整台发动机的装配同轴度，进气整流罩前缘的外径尺寸匹配对应机型的短舱内径，外涵道的流道外壁与短舱内壁之间预留了附件安装空间，可布置防冰管路、传感器线缆等附属构件，整体结构的重心沿发动机轴线分布，能够降低运转过程中的不平衡振动量。这类结构设计需要反复迭代气动仿真与结构强度校核，既要满足气动性能要求，也要兼顾疲劳寿命、维修可达性等实际运营需求，比如风扇叶片的单块可拆卸设计，能够在叶片出现外物损伤后单独更换，降低维护成本。
