工业人机界面操作终端三维建模作品

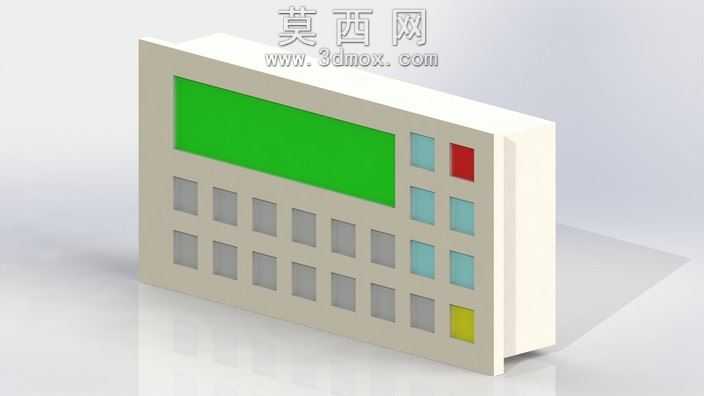

本作品为工业人机界面操作终端的三维建模成果，建模阶段以工业现场常用的小型文本式人机交互终端为原型参考，先通过基准面定位确定产品的整体长宽高比例，采用拉伸凸台命令构建设备的主体壳体结构，壳体边缘做了微小的圆角过渡处理，还原真实工控设备外壳的注塑工艺特征，避免尖锐棱角带来的违和感。显示区域部分单独拆分建模，采用凹陷式结构设计，模拟真实产品的液晶屏安装位，建模时预留了屏幕与壳体的装配间隙，还原实际产品的装配逻辑。按键区域按照工业设备常用的功能分区进行布局，左侧为规整排列的数字功能按键，采用统一的方形按键造型，每个按键都做了轻微的凸起结构与壳体区分，右侧为功能操作按键，通过不同的色彩区分按键属性，红色按键对应急停功能、蓝色按键对应方向操作、黄色按键对应确认功能，建模时每个按键都单独构建实体，还原按键与面板的装配间隙，避免一体化建模带来的失真感。材质渲染阶段，主体壳体采用米白色哑光塑料材质，调整材质的粗糙度参数模拟工控设备常用的ABS工程塑料质感，避免过度反光带来的塑料廉价感；显示屏幕部分采用深绿色半哑光材质，模拟单色液晶屏的显示面质感，调整材质的透明度与反光度，还原液晶屏未点亮时的真实视觉效果；按键部分根据功能区分赋予不同的材质色彩，红色按键采用高饱和度的哑光红材质，蓝色按键采用清新的浅蓝哑光材质，黄色按键采用醒目的明黄哑光材质，数字按键采用浅灰色哑光材质，与壳体形成柔和的色彩区分，同时保证整体视觉风格统一协调。结构设计上充分考虑工业人机界面的实际使用场景，壳体背部预留了安装卡扣的结构位，侧面做了轻微的拔模斜度处理，还原注塑壳体的生产工艺特征，整体模型结构拆分合理，各个部件之间的装配关系清晰，既可以用于产品外观展示，也可以用于工控场景的装配模拟、教学演示等用途。建模过程中对细节进行了反复调整，比如按键的大小比例符合人体工程学操作尺寸，屏幕的长宽比例适配常用的文本显示需求，壳体的厚度符合工业设备的防护设计要求，整体模型还原度高，细节表现到位，能够直观展现小型工业人机界面操作终端的外观特征与结构特点。
