正交传动90度斜齿轮啮合组件设计

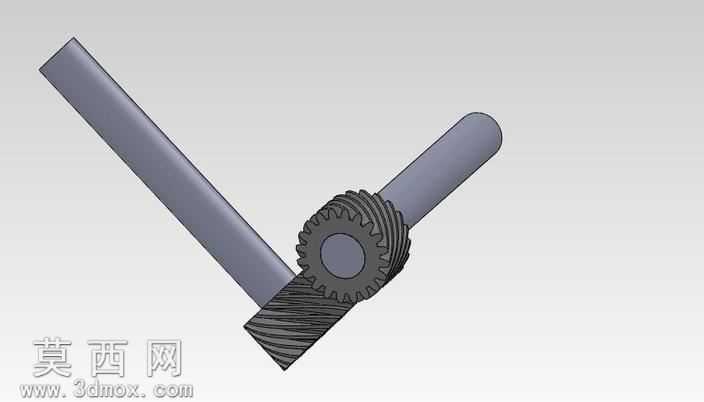

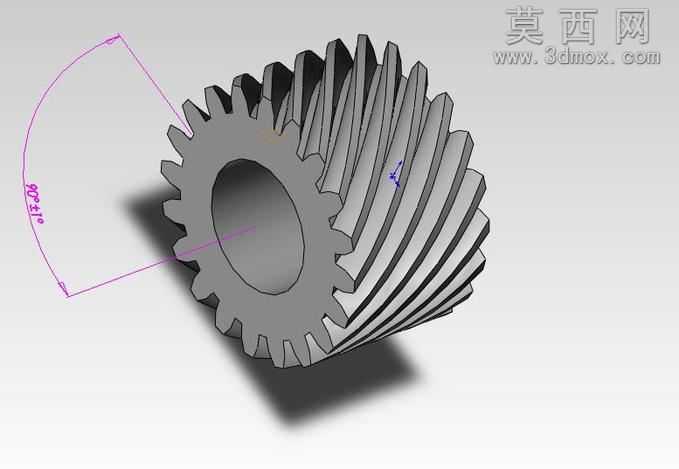

本作品为正交布置的90°斜齿轮传动组件三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定两轴空间垂直的装配基准，分别建立水平、竖直方向的传动轴基体，轴体采用等直径圆柱结构设计，保证与齿轮内孔的同轴度装配要求。齿轮部分采用斜齿齿形建模逻辑，先通过齿廓渐开线方程生成单个齿的截面轮廓，沿螺旋角路径进行扫掠成型，再通过圆周阵列完成整圈轮齿的排布，啮合区域严格按照90°交错轴斜齿轮的啮合原理设置齿面接触参数，确保两齿轮轮齿可实现顺滑交错啮合，无结构干涉问题。材质渲染阶段，对传动轴部分赋予哑光金属材质，模拟普通结构钢的表面质感，对齿轮啮合区域赋予带有细微纹理的深色金属材质，区分轮齿与轴体的视觉层次，同时还原实际加工中齿轮啮合面的热处理表面特征。结构设计上重点考量交错轴传动的受力特性，轮齿螺旋角参数经过匹配计算，保证两轴垂直状态下传动的平稳性，降低传动过程中的冲击与噪音，齿轮与轴的连接部位采用轴肩定位结构，确保装配后齿轮不会发生轴向窜动，整体装配体添加了同轴度、垂直度等配合约束，完全还原实际机械结构中的装配关系。设计过程中优先保证传动结构的合理性，所有齿形参数、轴径尺寸、齿轮啮合中心距均参照通用机械传动设计规范设定，既满足90°转向传动的功能需求，也兼顾了结构的加工工艺性，可直接用于正交传动机构的结构验证、装配模拟以及相关教学演示场景，模型结构完整，各部件可单独拆分编辑，能够适配不同的设计调整需求。
