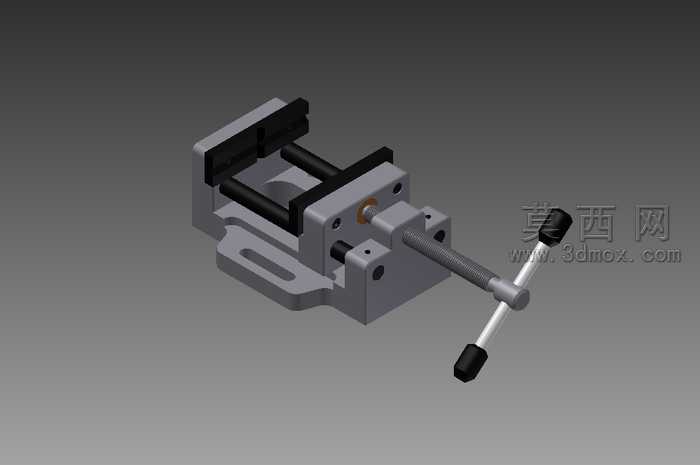

快动式机用台虎钳精密三维结构设计

本作品为快动式机用台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸比例，完整还原了台虎钳从固定钳身、活动钳身到传动丝杠、导向光杆、夹紧手柄、防滑钳口板的全部零部件结构。建模阶段采用自底向上的装配设计思路，首先对单个零件进行特征化建模：固定钳身部分通过拉伸、切除、倒角等基础特征构建出带安装槽的底座结构，预留的螺栓安装孔位完全匹配常规机床工作台的装夹尺寸，钳身的导轨滑槽采用等截面扫描特征生成，保证与活动钳身的滑动配合精度；活动钳身部分重点还原了与丝杠配合的螺母安装位、与导向光杆配合的滑动轴孔，以及钳口板的固定沉孔结构，所有孔位的同轴度、配合面的平面度均在建模阶段通过几何约束进行了控制。传动结构部分，丝杠采用梯形螺纹特征建模，还原了手动台虎钳的传动自锁特性，手柄部分通过旋转特征构建出两端的防滑握头，与丝杠端部的连接采用四方配合结构，还原真实的扭矩传递逻辑；两块钳口板分别通过沉头螺钉装配在固定钳身与活动钳身的工作面，表面的交叉防滑齿纹通过阵列切除特征实现，还原装夹工件时的防滑咬合效果。材质与渲染阶段，针对不同零部件的实际材质进行了区分设置：钳身、活动体等铸铁材质部件采用亚光灰铸铁材质，添加细微的铸造颗粒质感，还原铸件的表面肌理；丝杠、光杆、手柄杆等钢制传动部件采用抛光钢材材质，添加轻微的金属反光与边缘倒角高光，突出机加工零件的精密质感；手柄握头、钳口防滑垫等非金属部件采用黑色硬质橡胶材质，调整粗糙度参数模拟橡胶的哑光防滑特性；整体渲染采用中性灰色渐变背景，搭配45度斜向主光源与底部补光，清晰展现台虎钳的装配层次与结构细节，避免阴影遮挡关键配合部位。设计过程中重点验证了活动钳身的全行程滑动逻辑，通过装配体的干涉检查确认所有运动部件在开合全行程内无结构干涉，丝杠转动带动活动钳身进给的传动比符合手动工装的操作力设计要求，整体结构既满足钳工装夹、机加工定位的实际功能需求，也通过精准的建模还原了台虎钳这类通用工装的经典机械结构逻辑，可作为机械原理教学、工装设计参考的数字化三维样例。
