Z型弯折安装固定金属弹片结构设计

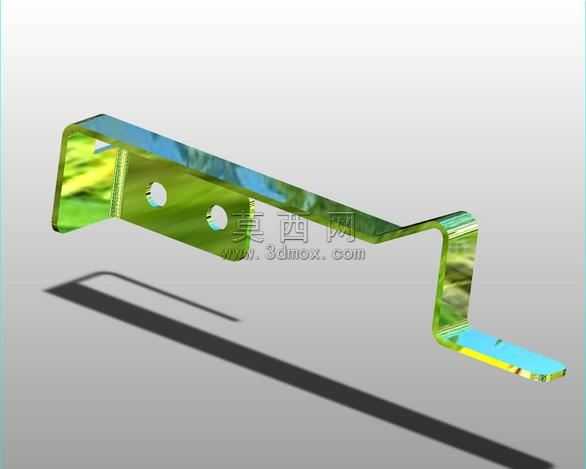

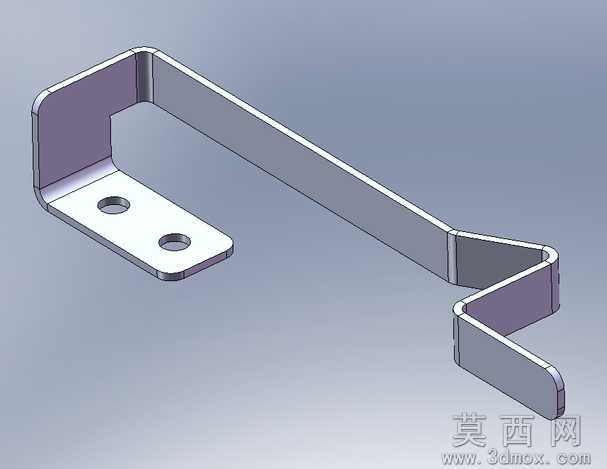

本作品为Z型多段弯折结构的金属安装固定弹片，采用三维参数化建模方式完成全流程设计，建模阶段优先以钣金设计模块为核心，先绘制带双安装孔的平直安装段草图，精准定位两个圆形安装孔的中心距与孔径参数，保证后续安装适配性，再依次按照功能需求逐段绘制折弯轮廓，每一段折弯的角度、折弯半径、延伸长度都经过尺寸校核，既保证弹片整体的结构强度，又预留出合适的弹性形变空间，避免使用过程中出现应力集中导致的断裂问题。建模过程中严格遵循钣金冲压加工的工艺规范，所有折弯处都添加了符合常规钣金加工的内R角，避免直角折弯造成的板材开裂隐患，同时对板材厚度进行统一参数化设置，方便后续根据实际使用需求调整板材规格。渲染阶段采用金属哑光镀锌材质，还原常规五金冲压件的真实表面质感，对边缘处添加轻微的倒角光影效果，突出钣金件的裁切、折弯工艺特征，整体渲染视角选择等轴测视角，能够完整展示弹片从安装段到卡接端的全部弯折结构，清晰呈现每一段结构的形态与衔接关系。结构设计上，平直安装段的双孔设计用于通过螺丝完成基座固定，后续多段Z型弯折一方面可以延伸卡接端的工作位置，另一方面利用金属板材的弯折弹性提供合适的抵紧力，末端的平直段用于抵接待固定部件，整体结构无多余冗余设计，所有弯折角度都服务于安装空间避让与弹性抵紧的功能需求，设计阶段充分考虑了实际装配场景的空间限制，通过多段弯折的形态避开装配路径上的干涉结构，同时保证弹片安装后能够提供稳定持续的弹性压力，避免使用过程中出现松动、移位问题。建模完成后对整体结构进行了干涉检查与壁厚一致性校验，确保所有结构都符合钣金加工的工艺要求，不存在无法冲压成型的倒扣、极端窄边等不合理结构，可直接导出加工图纸用于冲压模具开发或小批量试样生产。
