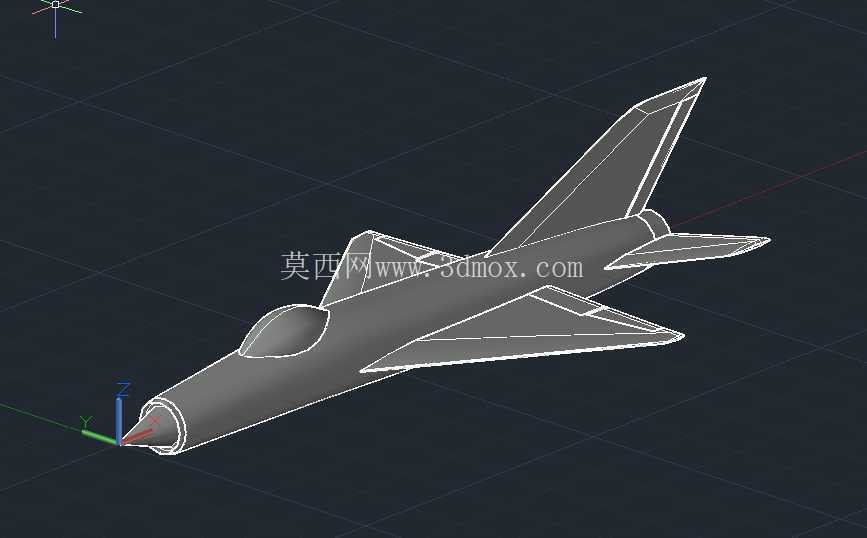

米格21战机仿真三维结构设计

　　本次完成的米格21战机三维结构设计，核心面向航空装备教学演示、仿真模拟训练、航模改装开发等实际应用场景，在建模阶段完全遵循实机的结构比例与气动布局逻辑，没有做夸张的艺术化变形，能够直接对接后续的气动仿真验证、结构强度校核、实体航模加工等工作环节。从实际用途来看，该模型既可以作为航空类专业课程中讲解二代喷气式战机结构的具象教具，帮助学员理解机头进气布局、三角翼构型、全动平尾等经典设计的结构逻辑，也可以作为仿真训练系统中的数字样机载体，支撑起降、机动飞行等场景的可视化渲染，还能为航模爱好者提供精准的结构参考，减少自行测绘的误差。在功能特性还原上，模型完整复刻了米格21的核心结构特征：机头进气道的唇口曲率、

　　激波调节锥的安装位置完全匹配实机的气动设计要求，机身中段的截面变化遵循面积率设计逻辑，能够直观展现跨音速飞行阶段的减阻设计思路；三角翼的前缘后掠角、翼型厚度分布都按照实机参数还原，机翼与机身的连接过渡区域做了连续曲面处理，没有出现生硬的拼接棱角；垂直尾翼与水平尾翼的相对位置、舵面的分割边界都清晰呈现，能够直观展示战机的气动操纵面布局。设计过程中优先考虑了结构的可拆分性，机身沿航电舱、燃油舱、发动机舱的实际分段位置做了结构分割，每个分段的连接法兰位置都做了预留，方便后续做内部结构的拓展建模，比如加装航电设备模型、发动机管路模型、起落架收放机构等细节。外形尺寸方面，模型严格按照实机1:1比例构建，机身总长、翼展、

　　机高的尺寸边界完全符合公开的实机参数，安装边界上预留了起落架舱的安装空间、外挂点的接口位置，机翼下方的武器挂点位置、尺寸都做了标准化预留，能够直接匹配常见的航空弹药、副油箱模型的装配需求。建模过程中对曲面质量做了严格控制，所有气动面的曲面G2连续，没有出现曲面褶皱、法线反向的问题，能够直接导入渲染软件做材质贴图、光影渲染，也可以导出为通用格式对接3D打印、数控加工等实体制作环节，不需要做额外的曲面修复工作。针对航空仿真场景的需求，模型的重心位置、气动焦点位置都按照实机的配平逻辑做了参考标记，方便后续做飞行动力学仿真时设置参数，尾喷口的结构也做了细节还原，能够对接发动机尾焰的特效渲染需求。
