航空起落架支柱机轮结构设计

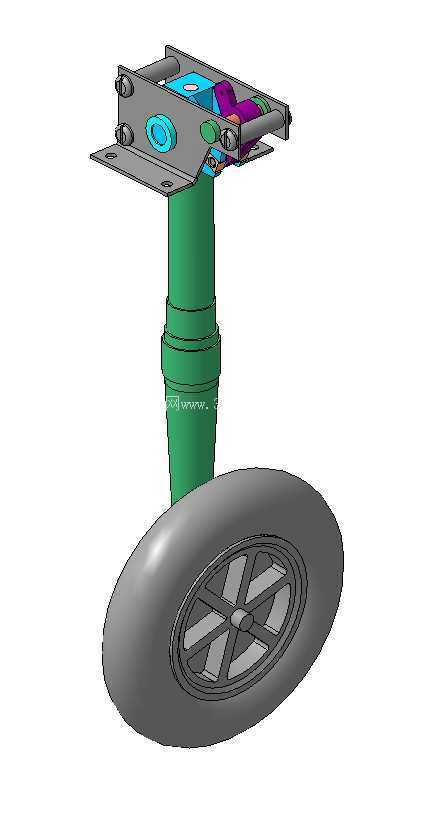

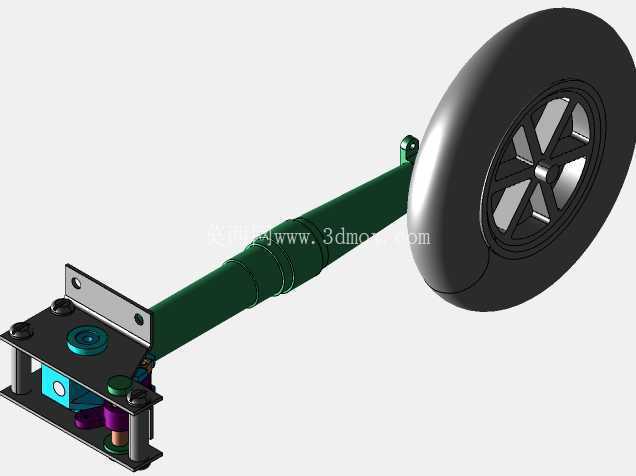

　　该结构为小型飞行器配套的起落架支柱机轮总成，主要应用于轻型固定翼飞机、小型无人机的地面滑跑、起降支撑场景，承担飞行器地面停放、滑跑转向、着陆冲击缓冲的核心功能，是飞行器地面运行阶段的关键承载部件。从结构设计逻辑来看，上部安装座采用带多组安装孔的平板法兰结构，可直接通过螺栓与机身下部的承力框连接，安装面预留的定位凸台能快速完成装配对位，避免安装过程中出现错位偏差，法兰面的孔位公差按照航空装配标准设定，可适配多数轻型飞行器的机身接口尺寸，无需额外做转接结构修改。支柱部分采用多级阶梯式柱体结构，内部集成缓冲吸能结构，外层柱体做了等直径分段设计，既保证轴向承载强度，也为缓冲行程预留足够的伸缩空间，柱体表面的环形凸台一方面用于强化结构刚性，

　　另一方面可作为缓冲密封件的安装定位基准，避免缓冲介质在往复运动过程中出现泄漏。下部机轮采用辐条式轮毂结构，轮毂中心预留轴承安装位，可适配标准规格的深沟球轴承，保证机轮转动过程中的同轴度，降低滑跑过程中的滚动阻力，轮胎部分采用圆弧面外形设计，可适配不同平整度的跑道表面，在草地、硬化铺装跑道上都能保证足够的接触面积，避免滑跑过程中出现侧滑。上部连接结构内部集成了转向联动接口，可与飞行器的转向操纵机构连接，实现地面滑跑过程中的方向控制，连接部位设置的耐磨衬套可降低操纵过程中的摩擦损耗，延长部件的维护周期。整个总成的安装边界充分考虑了机身下部的空间限制，支柱的伸缩行程经过匹配计算，既可以吸收着陆过程中的垂直冲击载荷，

　　也不会因为行程过长导致收放过程中与机身结构发生干涉，机轮的外径尺寸经过核算，可保证在最小离地间隙要求下，满足滑跑过程中的越障能力，避免地面凸起物磕碰机身下部结构。结构各部件的连接方式均采用可拆卸设计，日常维护过程中可单独更换磨损的机轮、密封件等易损部件，无需整体拆解总成，降低地面维护的工作量。
