钻削加工用跳汰机配套夹紧固定装置

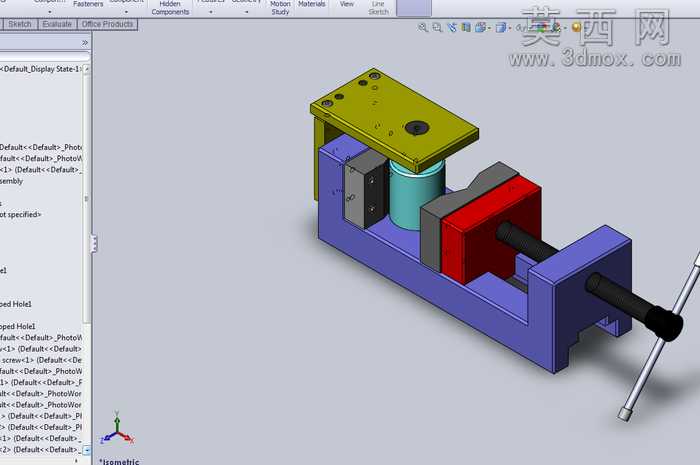

本套固定装置为跳汰机配套的钻削加工专用夹具，整体采用三维参数化建模完成全结构设计，建模过程中对各零部件的装配公差、运动干涉进行了全程校验，确保各活动部件行程顺畅无卡滞。装置主体采用框架式基座结构，基座选用高强度铸铁材质模拟，表面做哑光氧化蓝紫配色处理，兼具结构刚性与视觉辨识度；上方配置可调式定位顶板，顶板表面开设多组定位销孔与安装沉孔，可根据待加工缸类工件的尺寸规格快速调整装夹位置，顶板表面做军绿色喷塑质感渲染，还原实际工装的表面处理效果。装置中部设置工件承托工位，搭配青蓝色的工件定位衬套，可对圆柱形待加工缸体实现径向定位，避免钻削过程中工件发生径向窜动；侧方配置丝杠进给式夹紧机构，夹紧块采用红黑撞色材质区分，红色部分为与工件直接接触的夹紧压块，做防滑纹理处理增大接触摩擦力，黑色部分为滑动导向座与操作手柄，手柄末端做滚花防滑设计，模拟实际操作时的握持手感，操作杆采用金属镀铬质感渲染，还原金属杆件的光亮反光特性。整套装置的设计思路围绕钻削加工的定位精度与装夹效率展开，通过丝杠传动的增力特性实现稳定夹紧，搭配多位置可调的顶板结构适配不同规格的缸类工件钻削需求，建模过程中对所有配合面做了贴合度校验，对螺纹连接、销定位等细节结构做了完整还原，各零部件可单独导出用于工程图生成与加工生产，整体结构紧凑，装夹操作便捷，可有效引导钻头精准进给进入工件，避免钻削偏斜、工件移位等加工问题，满足小批量缸类零件的钻削加工装夹需求，装置的各活动部件均设置了合理的运动行程限位，避免操作过程中出现部件脱出、超程碰撞等问题，整体结构兼顾刚性与操作便利性。
