平方切模刀模工装结构三维设计

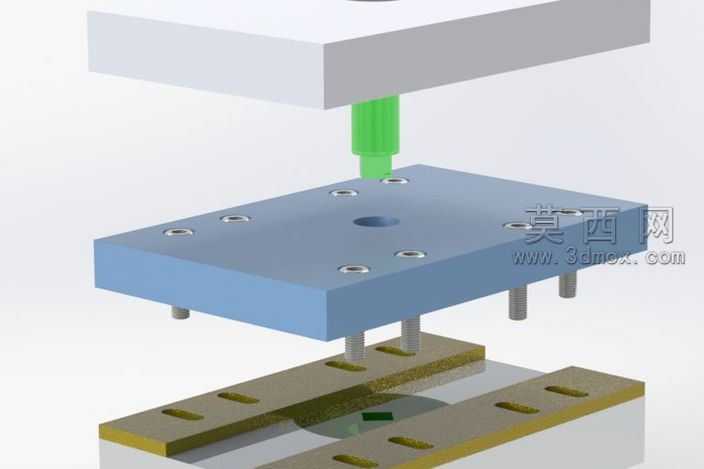

本套平方切模刀模三维模型采用SolidWorks软件完成全参数化建模，整体结构遵循冲压裁切类工装的标准设计逻辑，自上而下完成各零部件的尺寸关联与装配约束。模型整体分为上模座、导柱导套组件、裁切执行组件、下模定位组件四大核心模块，上模座采用标准平板式模架结构，表面均匀布置安装沉孔，用于与冲压设备的滑块端完成刚性连接，中心位置预留模柄安装孔，可适配不同吨位的通用冲压设备。导柱导套组件采用对称式四导柱布局，导柱与下模座过盈配合，导套嵌入上模座对应安装位，合模过程中可提供高精度的垂直导向，避免裁切过程中出现上下模错位的问题，有效提升裁切刃口的使用寿命与裁切精度。裁切执行端的刀模采用整体式镶装结构，刃口轮廓与待裁切工件的平方外形完全匹配，刀体安装位设置定位销孔与锁紧螺丝孔，可快速完成刃口的更换与调试，无需拆解整套模架。下模座上方设置带长条形调节槽的定位托架，托架可沿槽位调整横向与纵向的安装位置，适配不同尺寸规格的待裁切工件，托架表面做耐磨处理，减少裁切过程中工件移位带来的精度偏差。建模过程中对所有配合面做了公差适配设置，导柱与导套的配合间隙、刃口与下模让位槽的间隙均符合冲压裁切类工装的行业设计标准，渲染阶段对不同零部件赋予了差异化的材质表现：模座部分采用45号钢的哑光金属材质，导柱导套采用抛光轴承钢材质，刀体部分采用高速钢的亮面金属材质，托架部分采用黄铜合金材质，各部件的材质区分清晰，可直观展示整套工装的结构层次与装配关系。整套模型的结构设计兼顾了通用性与可调性，既可以直接用于同类裁切工装的设计参考，也可通过修改参数快速适配不同裁切尺寸的生产需求，所有零部件均设置了可编辑的参数化特征，方便设计人员根据实际生产工况调整尺寸参数。
