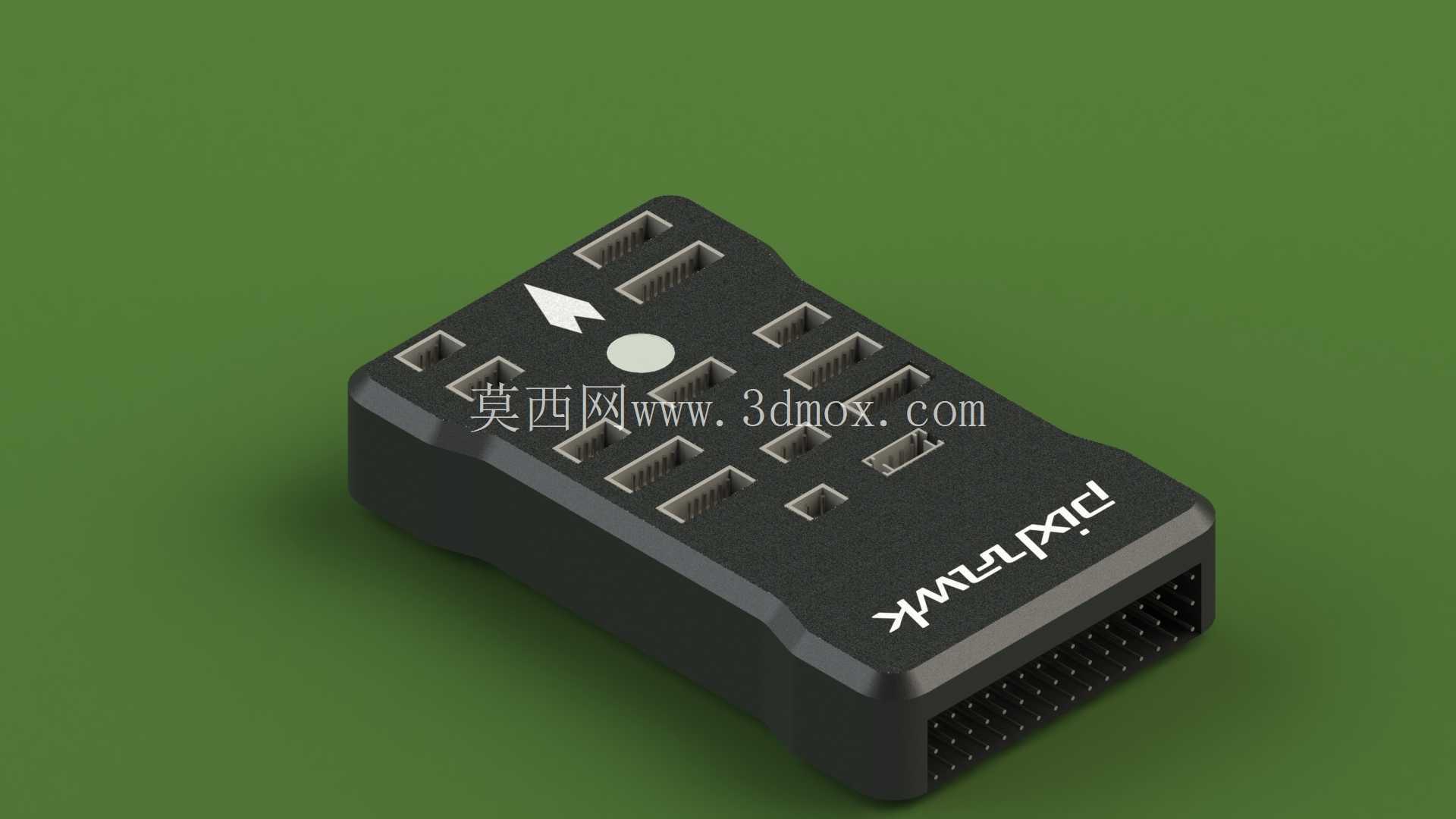

Pixhawk飞控板多旋翼无人机控制硬件

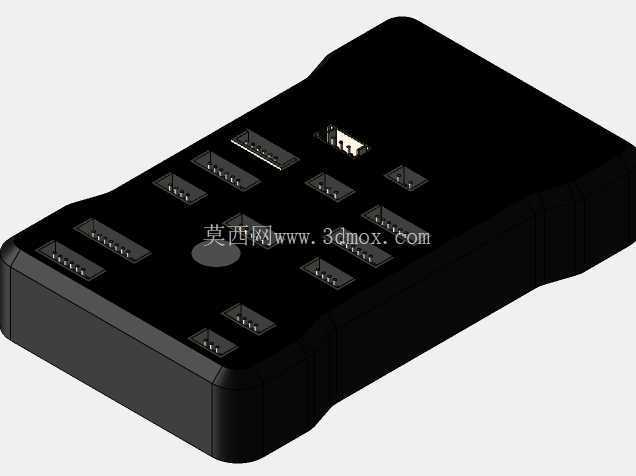

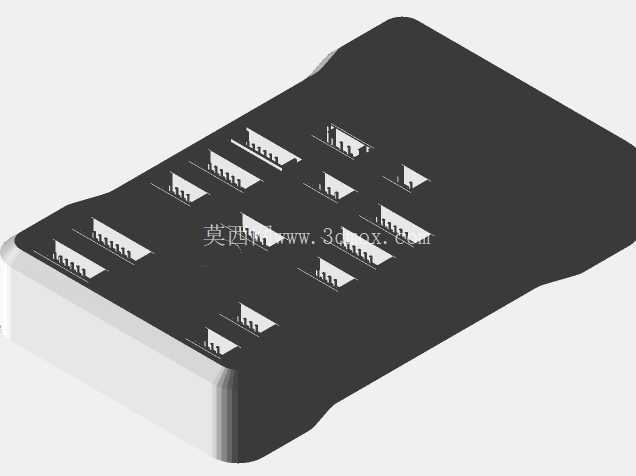

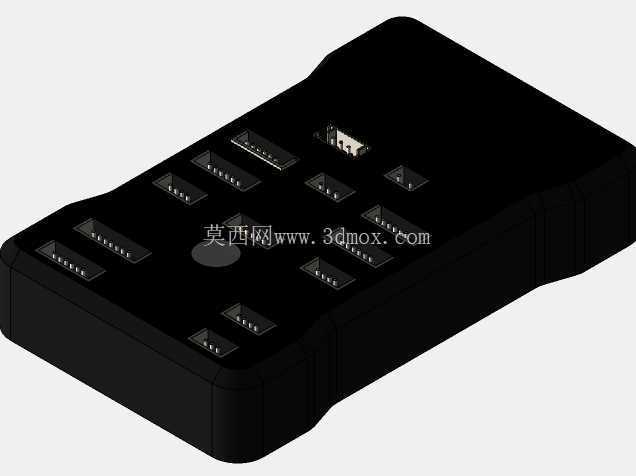

　　在多旋翼航模、小型工业无人机的机架结构设计环节，飞控的安装适配是整机结构布局的核心节点之一，这款Pixhawk飞控的三维结构数据，能直接为机架安装位设计、线束排布提供精准的参考依据。从实际工程应用来看，这类飞控是多旋翼飞行器的核心控制单元，负责整合陀螺仪、加速度计、气压计等传感数据，输出电机控制信号实现飞行器的姿态稳定、航线飞行等功能，广泛应用在消费级航拍无人机、教学实训航模、小型行业巡检无人机的整机开发中。做结构设计时，首先要关注的是飞控本体的安装边界，这款飞控外壳做了圆角切边处理，整体为方正的块状结构，侧面排布的多组接插件端口位置做了精准还原，设计机架安装仓时，要在端口外侧预留足够的线束插拔空间，

　　避免装机后线束弯折过度导致接触不良，同时要注意接插件的朝向，尽量和机架上电调、GPS、接收机等外设的排布方向匹配，减少线束交叉缠绕的问题。建模过程中优先保证了外部安装尺寸、端口位置的精度，完全能满足结构适配的需求，内部引脚部分未做细化还原，因为结构设计阶段不需要涉及内部电路的干涉校验，这样的处理也能降低模型复杂度，提升装配时的软件运行效率。外壳上的固定孔位位置、外壳表面的防滑纹理、品牌标识区域都做了还原，设计减震安装座时，可以直接参考孔位间距匹配减震球的安装位置，避免出现孔位对不上需要二次改模的问题。飞控侧面的排针接口间距、接口数量都和实物一致，设计机身走线槽时，可以根据接口位置规划线束走向，让整机内部走线更规整，

　　减少线束对飞控传感单元的信号干扰。另外飞控顶部的状态指示灯位置也做了对应还原，设计上机壳时可以在对应位置预留指示灯观察窗，方便装机后快速查看飞控的工作状态，不需要拆开外壳就能完成基础的故障排查。对于做RC机架改装、定制无人机结构的从业者来说，这个模型可以直接导入装配环境，和机架、电调、电池等部件做干涉检查，提前验证安装布局的合理性，减少实物打样后的反复修改次数，缩短整机开发的周期。
