四旋翼航拍作业无人机结构设计方案

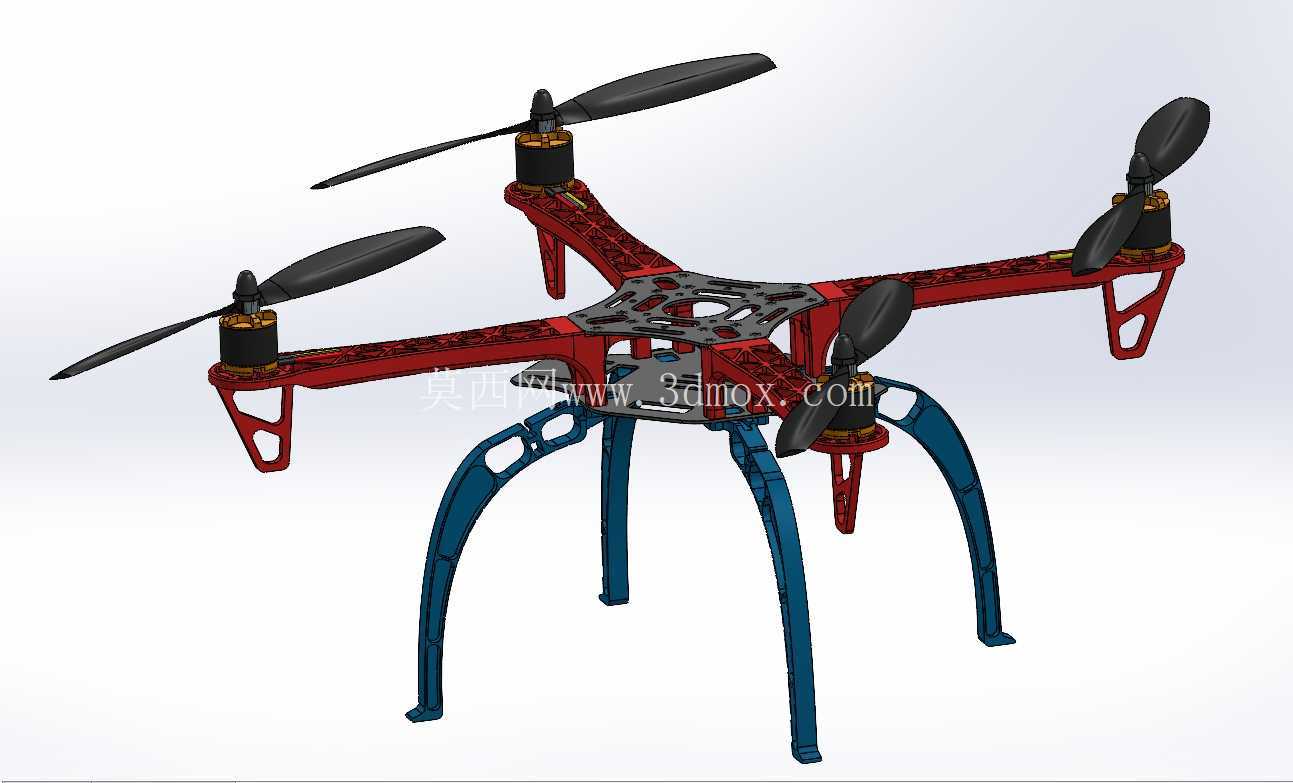

　　这套四旋翼飞行器结构，核心面向低空航拍、小范围场地测绘、轻量载荷巡检类作业场景设计，整体采用X型机架布局，能在保证飞行姿态稳定性的同时，预留出中心区域的载荷安装空间，适配运动相机、小型测绘模块等常见挂载设备。从结构设计逻辑来看，机臂采用镂空式桁架结构，在保证臂身抗弯强度的前提下，尽可能削减非必要的结构重量，降低飞行过程中的动力负载，四个机臂与中心安装板采用快拆式定位连接结构，既可以保证装配精度，也能在机臂出现碰撞损坏时快速替换备件，减少维护耗时。起落架采用高置弓形设计，安装位置避开机臂下方的旋翼下洗气流区域，避免飞行过程中起落架结构扰动气流影响姿态控制精度，同时起落架的离地高度预留了足够的挂载空间，

　　可容纳常规尺寸的航拍云台与相机组件，不会在起降过程中出现挂载设备磕碰地面的问题。旋翼组件的安装座做了同轴度定位设计，保证动力电机输出轴与旋翼桨面的垂直度，减少飞行过程中的桨叶振动，提升飞行稳定性。中心安装板区域分层设计，上层预留飞控模块、GPS模块的安装位，下层预留电池、电调的布线空间，所有走线槽位都做了圆角处理，避免飞行振动过程中线束被结构棱边磨损。从安装边界来看，机臂展开后整体外接圆直径控制在常规消费级作业无人机的通用尺寸范围内，可适配市面上多数同规格的螺旋桨、动力电机配件，机架的安装孔位兼容主流飞控硬件的固定尺寸，不需要额外做转接件即可完成整机装配。结构设计过程中针对机臂的受力工况做了优化，

　　在机臂与中心板连接的根部做了局部加厚处理，应对飞行过程中机动动作带来的弯折应力，起落架的支脚位置做了弧形过渡，在硬着陆时可以通过微小形变吸收冲击能量，避免冲击力直接传递到中心板的电子元器件上。整套结构的各个部件拆分逻辑清晰，既可以用于3D打印制作原型机验证飞行性能，也可以作为量产机型的结构参考，适配日常低空作业的各类使用需求，在结构重量、强度、安装兼容性之间做了平衡，能够满足多数轻量作业场景的使用要求。
